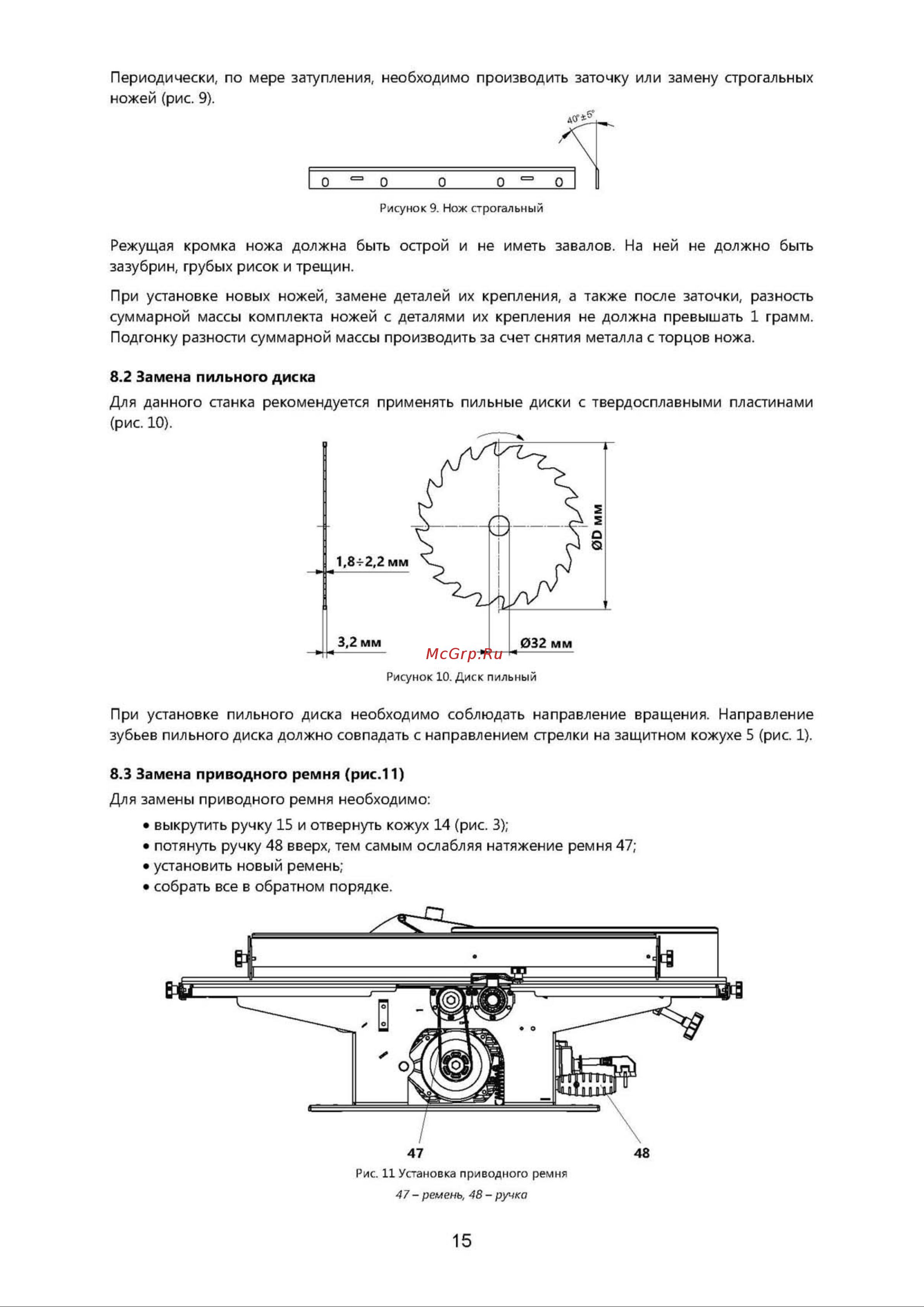

Периодически по мере затупления необходимо производить заточку или замену строгальных ножей рис 9 Рисунок 9 Нож строгальный Режущая кромка ножа должна быть острой и не иметь завалов На ней не должно быть зазубрин грубых рисок и трещин При установке новых ножей замене деталей их крепления а также после заточки разность суммарной массы комплекта ножей с деталями их крепления не должна превышать 1 грамм Подгонку разности суммарной массы производить за счет снятия металла с торцов ножа 8 2 Замена пильного диска Для данного станка рекомендуется применять пильные диски с твердосплавными пластинами рис 10 При установке пильного диска необходимо соблюдать направление вращения Направление зубьев пильного диска должно совпадать с направлением стрелки на защитном кожухе 5 рис 1 8 3 Замена приводного ремня рис 11 Для замены приводного ремня необходимо выкрутить ручку 15 и отвернуть кожух 14 рис 3 потянуть ручку 48 вверх тем самым ослабляя натяжение ремня 47 установить новый ремень собрать все в обратном порядке 47 48 Рис 11 Установка приводного ремня 47 ремень 48 ручка 15
