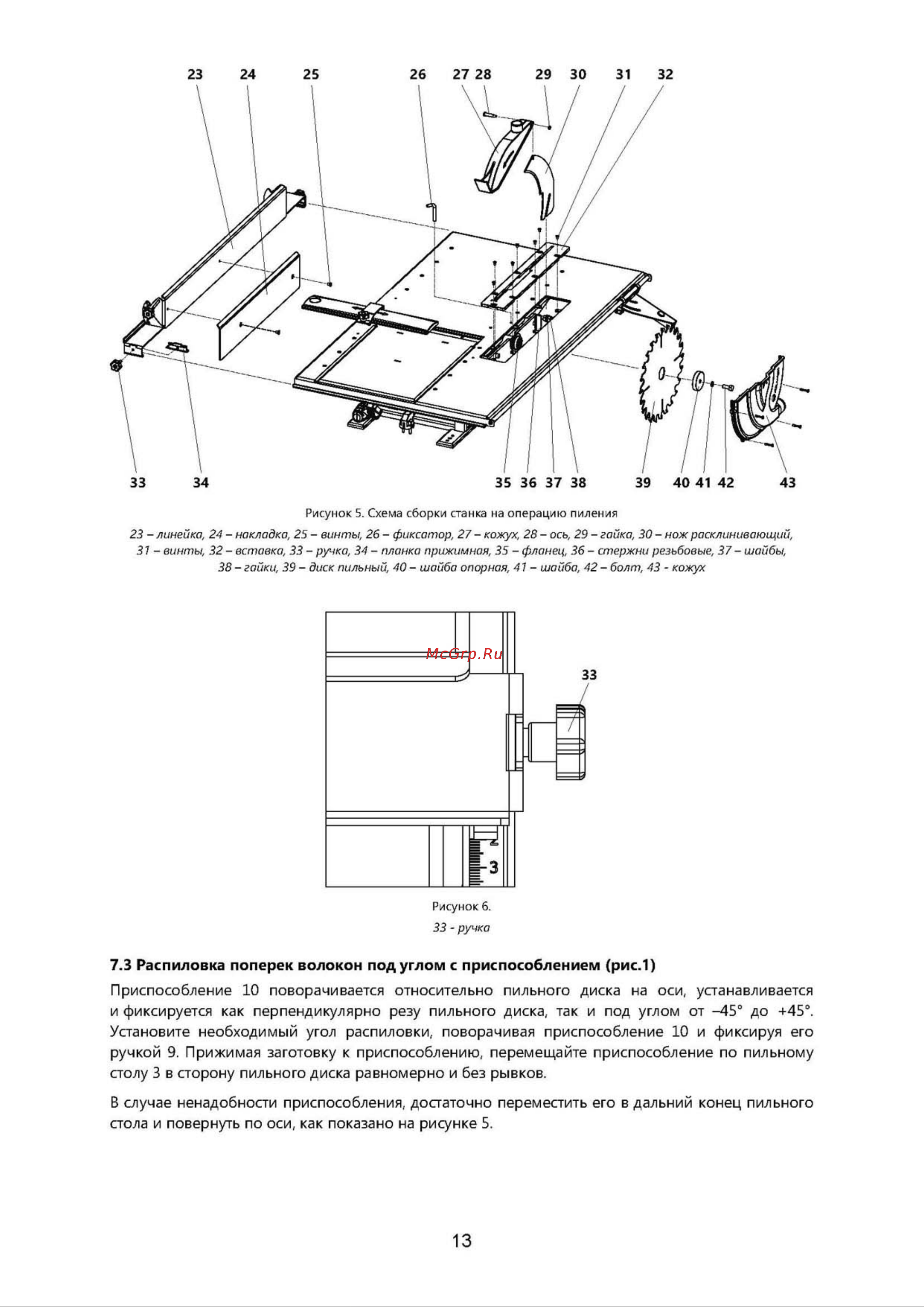

Рисунок 5 Схема сборки станка на операцию пиления 23 линейка 24 накладка 25 винты 26 фиксатор 27 кожух 28 ось 29 гайка 30 нож расклинивающий 31 винты 32 вставка 33 ручка 34 планка прижимная 35 фланец 36 стержни резьбовые 37 шайбы 38 гайки 39 диск пильный 40 шайба опорная 41 шайба 42 болт 43 кожух 33 Рисунок 6 33 ручка 7 3 Распиловка поперек волокон под углом с приспособлением рис 1 Приспособление 10 поворачивается относительно пильного диска на оси устанавливается и фиксируется как перпендикулярно резу пильного диска так и под углом от 45 до 45 Установите необходимый угол распиловки поворачивая приспособление 10 и фиксируя его ручкой 9 Прижимая заготовку к приспособлению перемещайте приспособление по пильному столу 3 в сторону пильного диска равномерно и без рывков В случае ненадобности приспособления достаточно переместить его в дальний конец пильного стола и повернуть по оси как показано на рисунке 5 13
