10
2.5.2 Использование удлинительного кабеля
При необходимости используйте удлинительный кабель с заземляющим проводом, соответству-
ющий номинальной мощности станка. При использовании катушек обязательно полностью
разматывайте кабель.
При значительной длине удлинительного кабеля и малом поперечном сечении подводящих
проводов, происходит дополнительное падение напряжения, которое может привести
к неустойчивой работе электродвигателя станка.
3. СБОРКА, РЕГУЛИРОВКА И ИСПОЛЬЗОВАНИЕ СТАНКА
3.1 Распаковка и установка
Масса станка составляет более 25 кг. Соблюдайте осторожность при его
перемещении.
Аккуратно распакуйте и достаньте станок и отдельные детали из упаковки, осмотрите изделие на
наличие повреждений. О любых повреждениях следует немедленно сообщить дистрибьютеру.
Перед сборкой и использованием станка внимательно изучите инструкцию для
выполнения надлежащей сборки, технического обслуживания.
Удалите защитную смазку с поверхности всех
неокрашенных деталей. Для ее снятия используйте
мягкую ткань, смоченную керосином (не приме-
няйте для этой цели ацетон или разбавитель лака).
После очистки покройте поверхности воском.
Излишки воска удалите для предотвращения его
попадания на заготовки.
В целях безопасности не подключайте
станок к источнику подачи питания до
полного окончания его монтажа.
3.2 Сборка станка

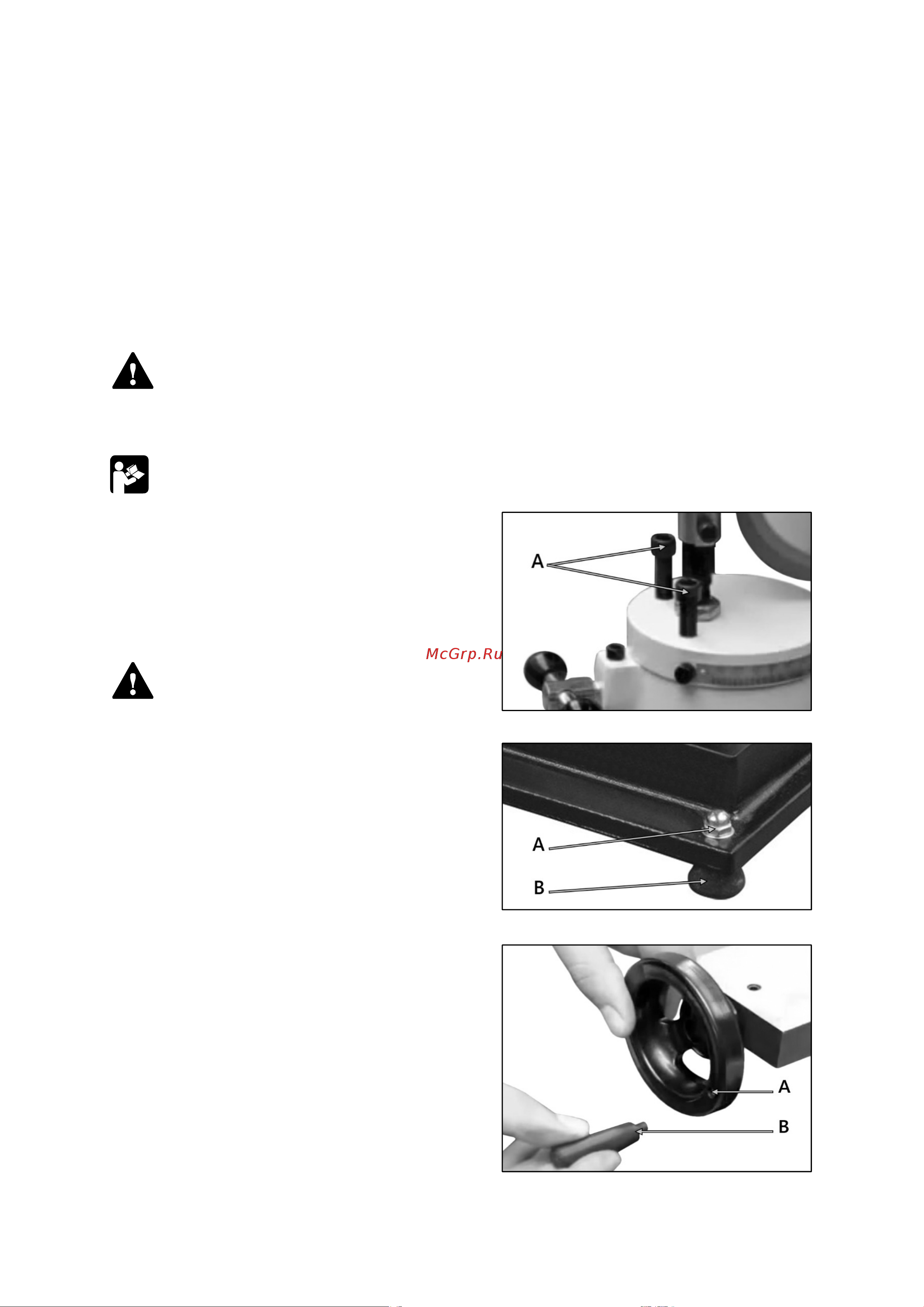

Выкрутите два винта А (рис. 2) с основания узла
установочной платформы. Установите кронштейн
с предустановленной платформой на основание.
Совместите установочные отверстия. Зафиксируйте
положение кронштейна винтами A, снятыми ранее.
Установите ножки B (рис. 3) в установочные
отверстия основания станка, зафиксируйте при
помощи колпачковых гаек А.
Станок может быть зафиксирован на неподвижной
плоской поверхности, которая не сдвинется во
время эксплуатации, через установочные отверстия
в основании станка (в которые крепятся ножки).
Выбирайте крепеж исходя из материала основания
под крепление и веса станка (данный крепеж не
входит в комплект поставки).
Установите рукоятку В маховика (рис. 4) в резьбовое
отверстие А.
Рисунок 2.
Рисунок 3.
Рисунок 4.
