3.5 Подготовка и выполнение работ

При настройке, подготовке или обслуживании заточного станка будьте крайне

внимательны и оберегайте заточной круг от повреждений и ударов. Работать

с заточным кругом, имеющим сколы, трещины и иные повреждения, опасно для

жизни оператора и окружающих.

При установке, настройке и во время выполнения заточных работ оберегайте

руки от порезов об острые кромки пильного

диска.

Примечание: настройка станка для заточки пильного диска производится по известным углам

профиля зуба или по первоначальной заточке после предварительного измерения углов

специальным мерительным инструментом (угломер, шаблон).

Ослабьте фиксатор 22 (рис. 1) и вращая маховик 4 переместите

установочную платформу 1 в крайнее положение от заточного

круга и зафиксируйте. Установите пильный диск (п.п. 3.4). Он не

должен перемещаться в продольном и поперечном направлениях,

должен свободно вращаться на оси.

Ослабьте фиксацию установочной платформы 1 и переместите ее в

крайнее положение. Ослабьте ручку 28. Установите поворотную

опору 17 (рис. 1) по шкале 19 основания 18 в соответствии с вели-

чиной переднего угла γ (рис. 8) затачиваемого пильного диска.

Положение закрепите ручкой фиксации 28 (рис. 1).

Если плоскость пильного диска требуется заточить под углом β (рис. 8), то необходимо ослабить

ручку фиксации 14 (рис. 1) и установить блок 13 заточного круга на величину угла заточки

с помощью шкалы 12. Затем зафиксировать его ручкой 14. После этого подведите пильный диск

к алмазному кругу и произведите заточку.

Если затачиваемый пильный диск имеет зубья с разными углами заточки, то перенастройте станок

на новый угол. Остальные действия аналогичны вышеизложенным.

Примечание: если передний угол заточки зуба γ пильного диска больше 15 градусов

или при

выполнении заточки зуба пильный диск упирается в поворотную головку 13 (рис. 1), необходимо

заточной круг, пильный диск повернуть на 180 градусов.

Настройки станка для заточки заднего угла α (рис. 8) зуба пильного диска выполняется точно также,

как и переднего угла γ, с той лишь разницей, что пильный диск надо перевернуть на 180 градусов

относительно выполняемой заточки переднего угла γ.

Подробную инструкцию смотрите на сайте www.belmash.ru

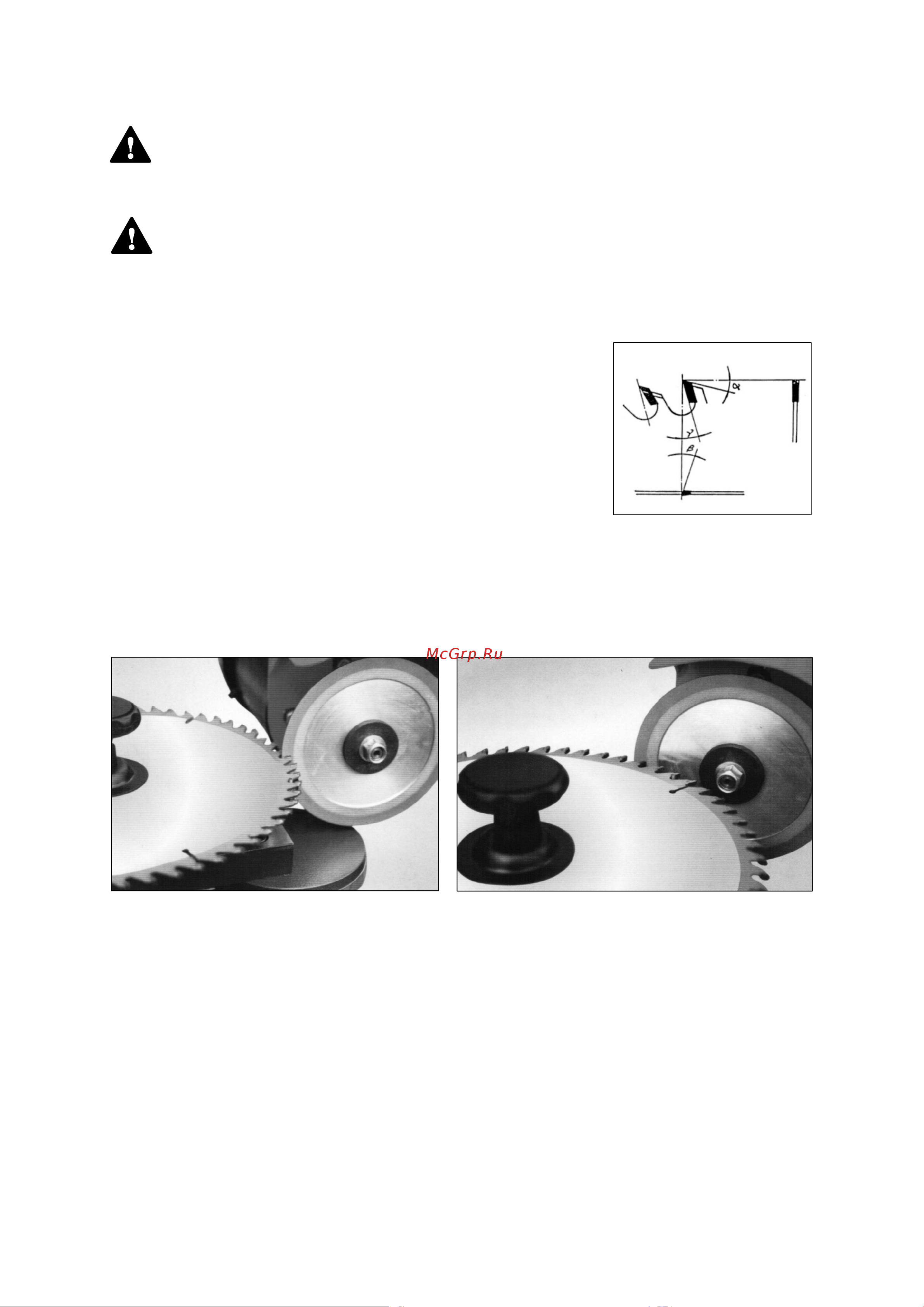

Рисунок 8.

Рисунок 9.

Заточка переднего угла зуба (γ)

Рисунок 10.

Заточка заднего угла зуба (

α)
