3.3 Регулировка станка
Установочная платформа имеет возможность
поворота на 180 градусов. Для этого ослабьте руко-
ятку фиксации В поворота установочной платформы
(рис. 5), разверните платформу, затяните рукоятку В.
Для перемещения установочной платформы –
ослабьте рукоятку фиксации С положения
установочной платформы. Вращайте маховик
перемещения, до достижения необходимого
результата. Затяните рукоятку.
Поворот кронштейна установочной платформы
осуществляется при помощи рукоятки фиксации D.
Для выполнения данной настройки – ослабьте
рукоятку, поверните кронштейн до получения
необходимого результата, затяните рукоятку D.
Узел заточного диска имеет возможность настройки
угла наклона. Она производится при ослаблении
рукоятки фиксации А (рис. 6), поворотом узла
заточного диска. Угол наклона отслеживается по
шкале 12 (рис. 1).
Глубина съёма материала равна
расстоянию между ограничительным
штифтом и зубом пильного диска,
расположенным справа от него.
Регулировка съёма материала производится
настройкой положения ограничительного штифта.
Для настройки – ослабьте винт А (рис. 7), отрегу-
лируйте положение площадки ограничительного
штифта, зафиксируйте результат затянув винт.
Для настройки положения опорной площадки
пильного диска – ослабьте винт В, отрегулируйте
положение площадки, затяните крепеж.
Положение опорного кронштейна регулируется
ослаблением винта С. После настройки затяните
крепеж.

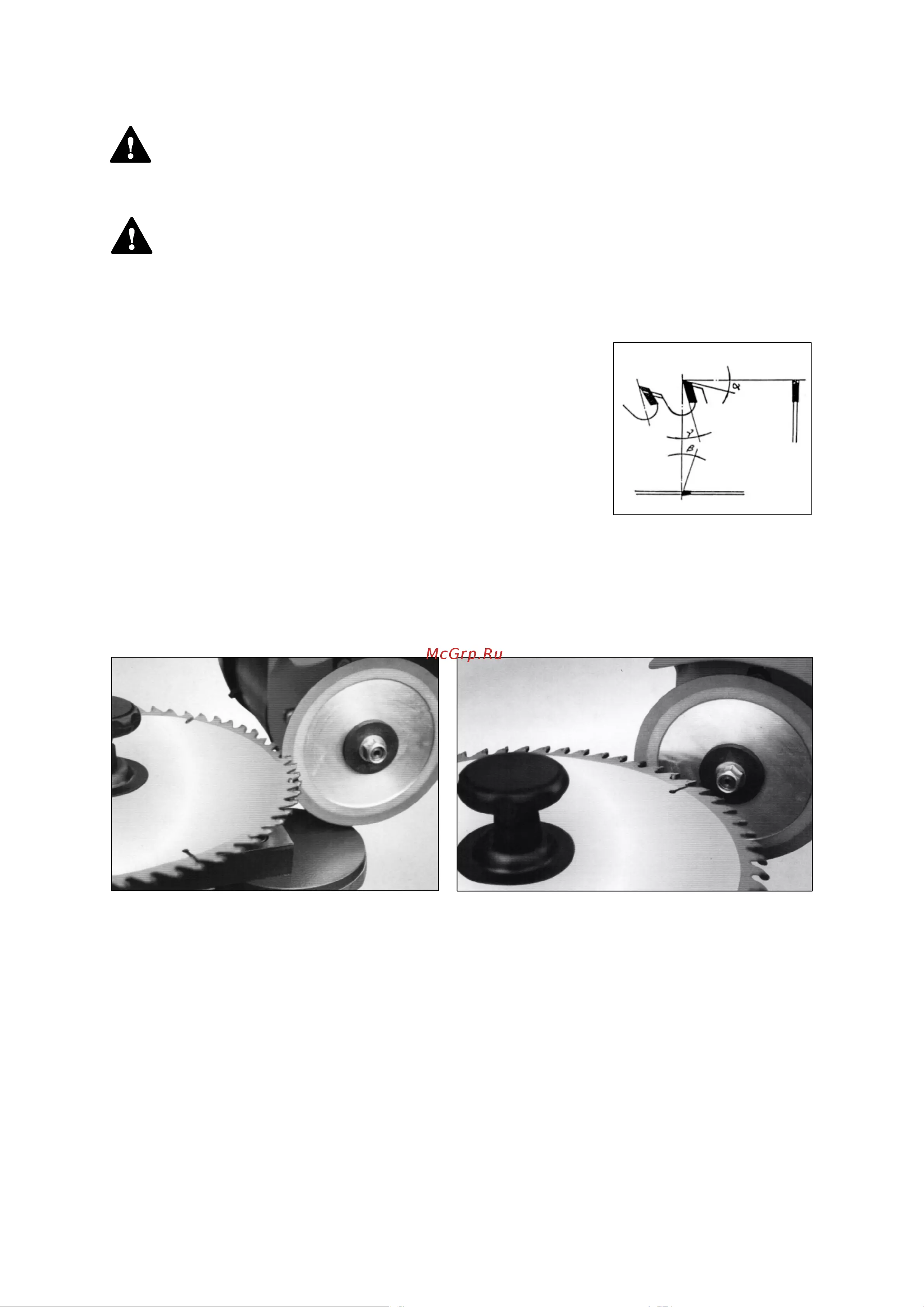

3.4 Установка пильного диска
Рекомендации по параметрам заточки
пильного диска Вы можете получить
у его производителя.
Отрегулируйте положение узлов станка согласно
параметрам затачиваемого пильного диска.
Открутите рукоятку фиксации А пильного диска (рис. 5). Снимите прижимной фланец, резиновую
втулку и шайбу. Накрутите на шпильку резьбовую втулку, соответствующую посадочному
диаметру затачиваемого диска, установите на нее пильный диск. Установите шайбу, резиновую
втулку и фланец. Зафиксируйте диск рукояткой фиксации А.

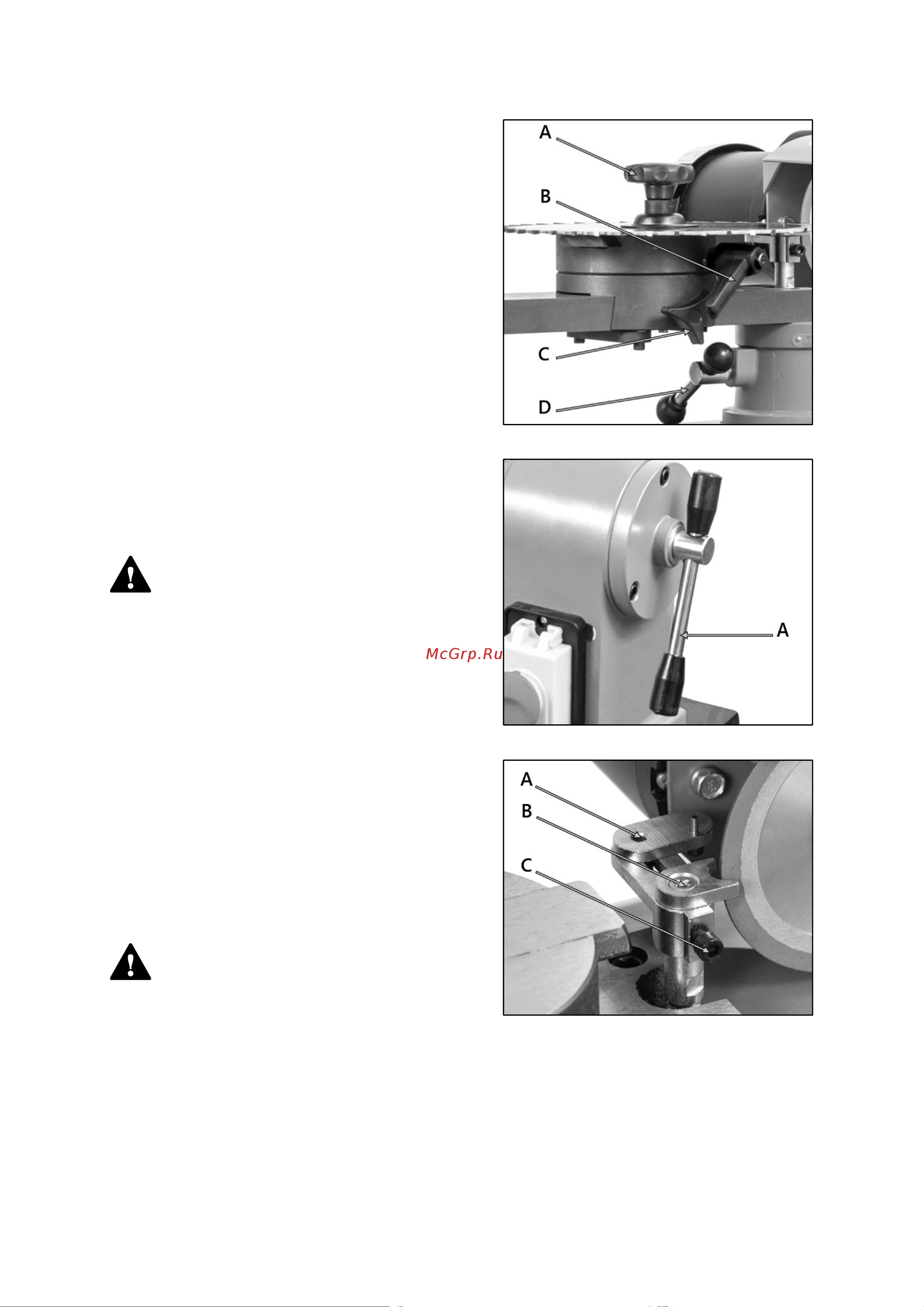

Рисунок 5.
Рисунок 6.
Рисунок 7.
