1.3 Основные элементы

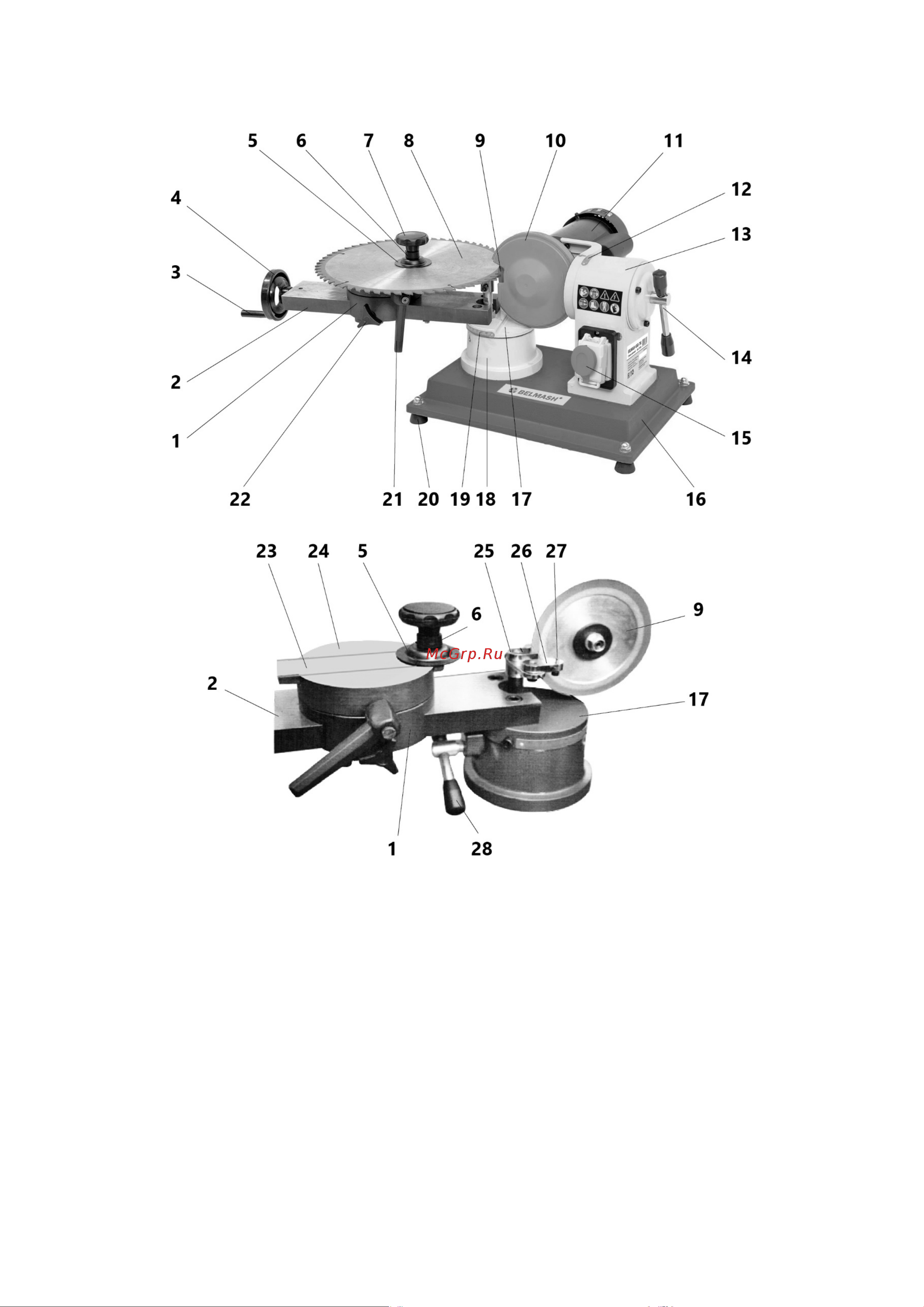

Рисунок 1.

1 – установочная платформа, 2 – кронштейн установочной платформы, 3 – рукоятка маховика, 4 – маховик

перемещения установочной платформы, 5 – фланец прижимной, 6 – втулка, 7 – рукоятка фиксации пильного диска,

8 – диск пильный (не входит в комплект поставки), 9 – диск заточной, 10 – кожух, 11 – электродвигатель, 12 – шкала

наклона блока заточного диска, 13 – блок заточного диска, 14 – рукоятка фиксации узла заточного диска,

15 – выключатель, 16 – основание станка, 17 – поворотная опора, 18 – основание узла

установочной платформы,

19 – шкала, 20 – ножка, 21 – фиксатор, 22 – фиксатор положения установочной платформы, 23 – ползун,

24 – поворотная площадка, 25 – опорная площадка пильного диска, 26 – площадка ограничительного штифта,

27 – штифт ограничительный, 28 – рукоятка фиксации поворотной опоры
