Samsung AQV09PSDN [24/42] Выбор места установки
![Samsung AQV09PSDN [24/42] Выбор места установки](/views2/1088532/page24/bg18.png)
24
Наружный блок
X
Там, где он не подвергается сильным ветрам
X
Хорошо проветриваемое безпыльное место
X
ɷʛʝʥʤʥʖʚʖʣʞʵʥʦʵʢʱʫʧʤʡʣʛʭʣʱʫʡʩʭʛʟʞʚʤʜʚʵ
X
Там, где звук его работы или горячий воздух не будет раздражать соседей
X
Прочная стена или опора, которая предотвращает вибрацию и является достаточно крепкой, чтобы удерживать вес
изделия
X
Там, где нет опасности утечки легковоспламеняющегося газа
X
При установке устройства на высокое место не забудьте закрепить его ножки
X
3 м или более от телевизора или радиоприемника (для защиты экрана от создаваемых помех и шума)
X
Установите устройство горизонтально
X
Место, где дренажная вода не создает проблем.
X
Место без растений (особенно вьющихся), куда не могут проникнуть небольшие животные.

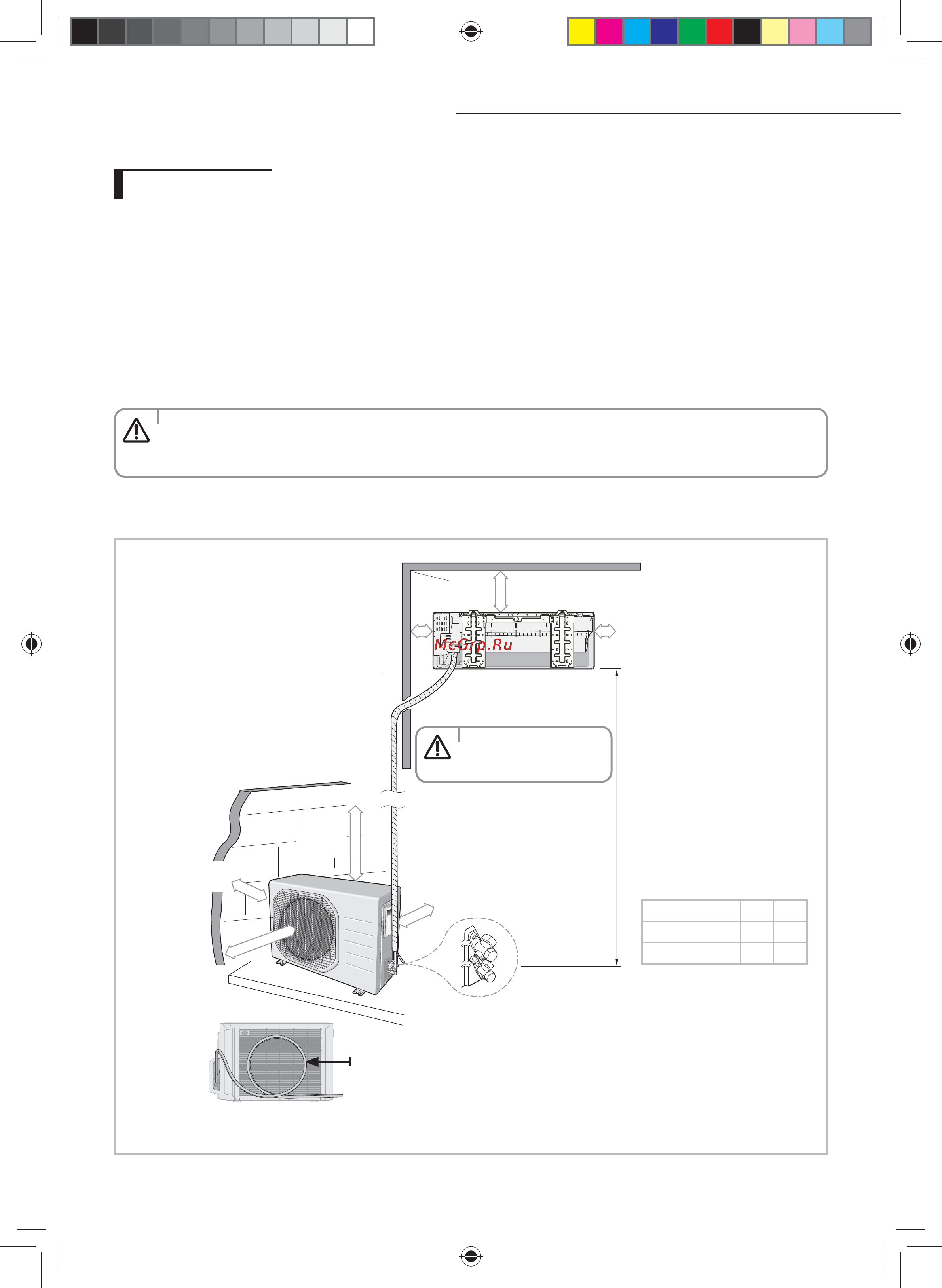

При установке кондиционера следите за просветами и максимальными длинами, приведенными на рисунке ниже.
tɾʝʗʛʙʖʟʨʛʧʡʛʚʩʴʯʞʫʢʛʧʨʚʡʵʥʦʛʚʤʨʘʦʖʯʛʣʞʵʧʗʤʛʘʘʦʖʗʤʨʛʳʨʤʙʤʩʧʨʦʤʟʧʨʘʖ
- Тех, где есть машинное масло - В таких «соленых» средах, как приморские районы
- Там, где присутствует газ сероводород - В других местах с тяжелой атмосферой
125мм или
более
300 мм или более
125мм или
более
600 мм
минимум
300мм
минимум
300 мм
минимум
600 мм
минимум
'L' метров Максимальная
общая длина трубы
Оберните трубы для хладагента и сливную
трубку абсорбирующей прокладкой и
виниловой лентой. Дополнительную
информацию см. на стр. 38.
Вы можете выбрать
направление слива (налево
или направо).
'H' метров. Максимальная
общая длина трубы
K
Внешний вид прибора может отличаться от вида, приведенного на рисунке, в зависимости от модели.
Модель L H
77
09/12
77
15 8
77
18/24
77
30 15
Сделайте хотя бы один виток: Это снизит шум и вибрацию
'L' м как максимальная длина
трубы и 3 м, как минимальная
длина трубы (Это снизит шум и
вибрацию)
Выбор места установки
ОСТОРОЖНО
ОСТОРОЖНО
