25
Ɋɍ&&.ɂɃ

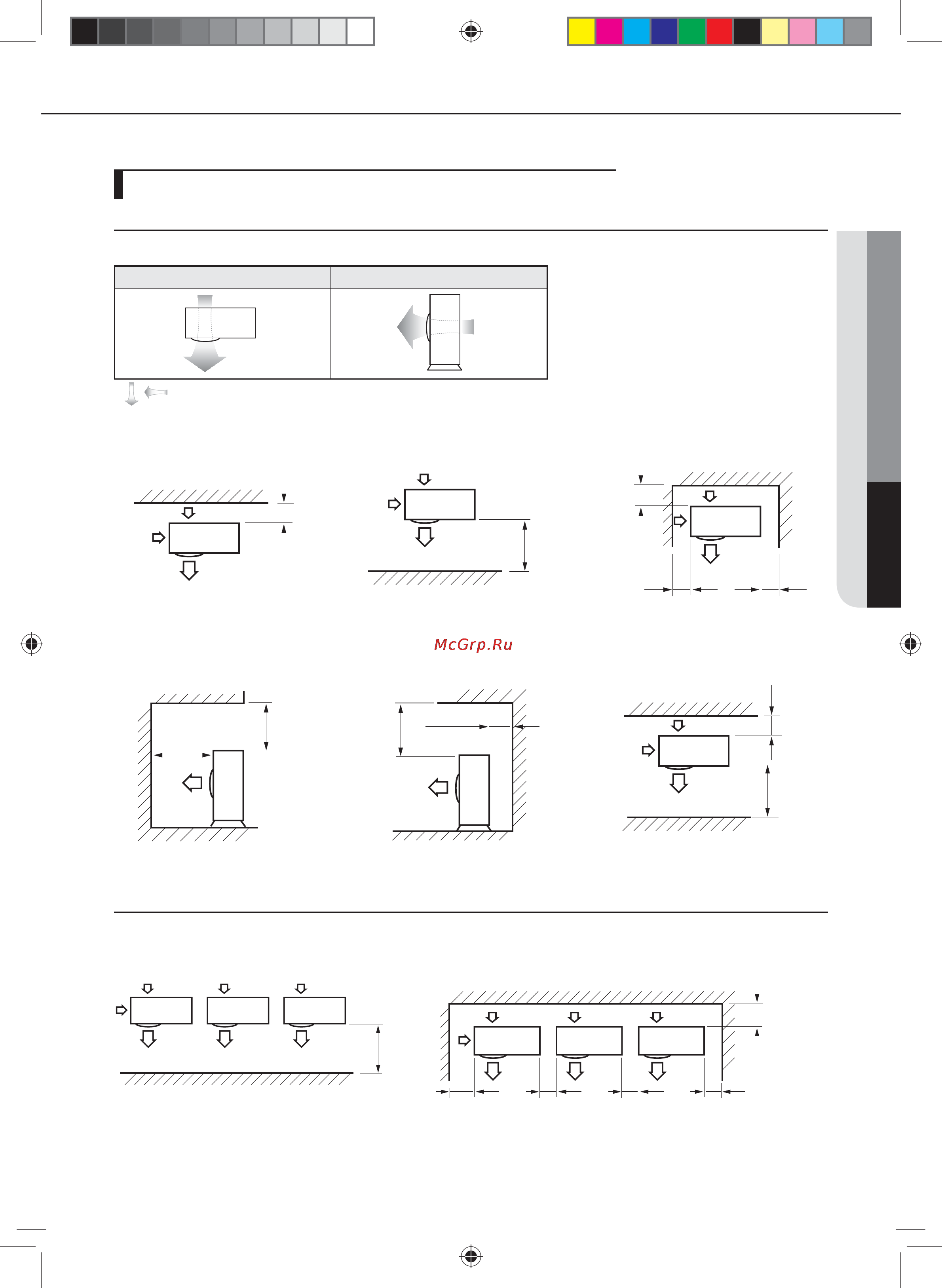

Требования к свободному пространству у наружного блока
При установке 1 наружного блока
При установке более одного (1) наружного блока
300 или больше
X Если выпуск воздуха направлен от
стены
1500 или больше
X Если выпуск воздуха направлен на
стену
300 или больше
150 или больше 600 или больше
X Если наружный блок заблокирован
стенами с 3-х сторон
1500 или больше
2000 или больше
X Верх наружного блока и выпуск
воздуха направлены к стене
500 или больше
300 или больше
X Верх наружного блока и выпуск
воздуха расположены вблизи стен
X Если стены блокируют переднюю и
заднюю стороны наружного блока
300 или
больше
1500или
больше
Вид сверху Вид сбоку
Выпуск
воздуха
ɽʖʗʤʦ
воздуха
ɽʖʗʤʦʘʤʝʚʩʫʖ
Выпуск воздуха
X рис Описание
O
, Направление воздушного потока.
ɷʡʤʠʢʢ
ɷʡʤʠʢʢ
1500 или больше
X Если выпуск воздуха направлен на стену X Если стены блокируют наружные блоки с 3-х сторон
300 или
больше
300 или
больше
600 или
больше
600 или
больше
600 или
больше
