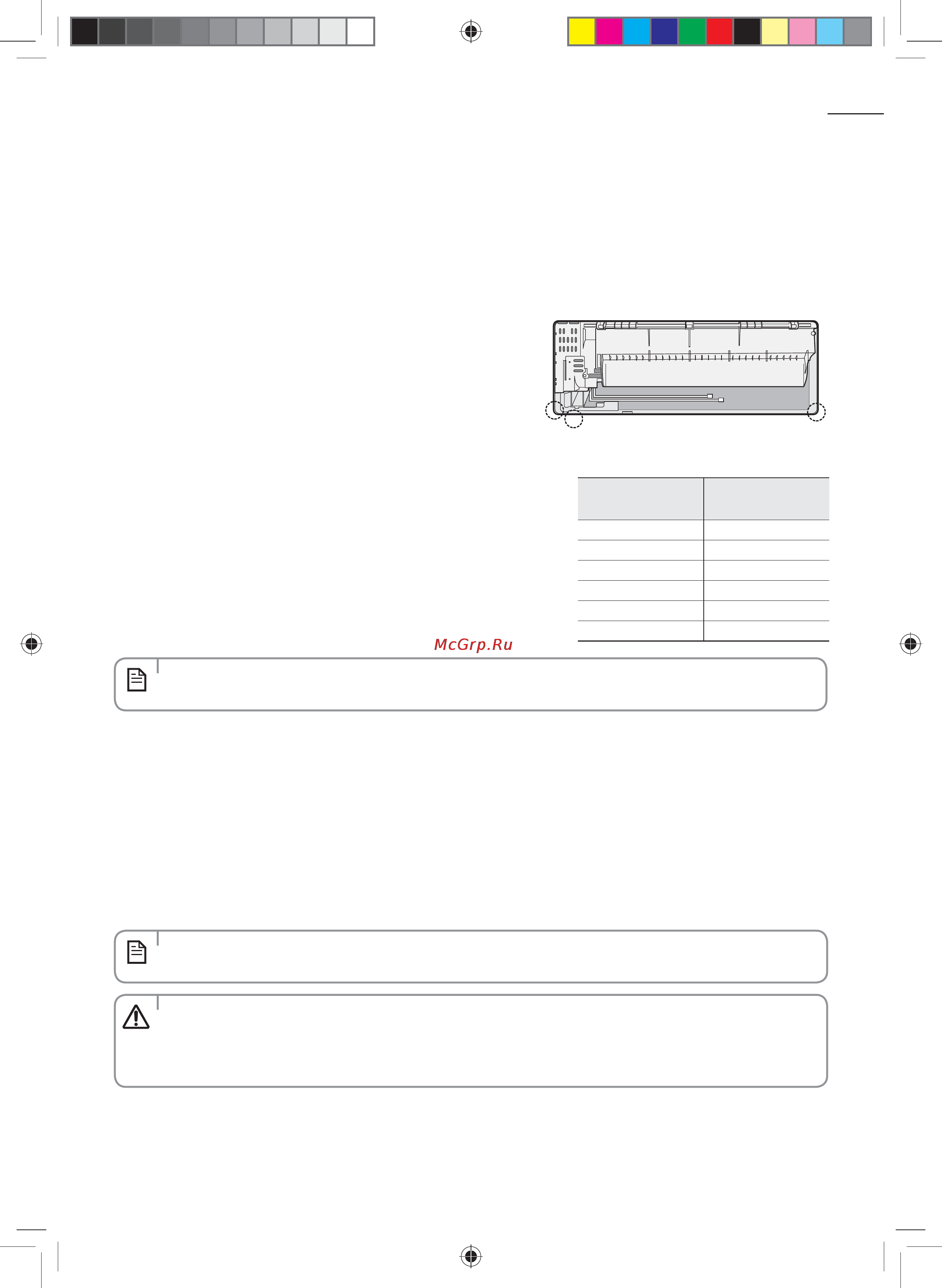

30
Установка и монтаж соединительных трубок внутреннего блока
1. Вырежьте подходящую продавленную часть (A, B, C) на задней
панели внутреннего блока, если вы подключаете эту трубку
непосредственно с тыльной стороны.
2. Сгладьте острые кромки.
3. Снимите защитные колпачки с трубок и соедините соединительные
трубки одну с другой. Закрутите гайки сначала руками, а затем
с помощью динамометрического ключа, прилагая следующий
крутящий момент:
4. Срежьте лишнюю изоляцию из пеноматериала.
5. При необходимости изогните трубку, чтобы уложить ее по днищу внутреннего блока. Затем протяните ее через
соответствующее отверстие.
X
Трубка не должна выступать из тыльной стенки внутреннего блока.
X
Радиус изгиба должен быть 100 мм или больше.
6. Пропустите трубку через отверстие в стене.
7. Более подробная информация о том, как подключиться к наружному блоку и очищать воздух, приведена на
стр. 34 ~ 36.
Соединяйте внутренний и наружный блоки поставляемыми медными трубками с помощью раструбных соединений.
Применяйте только изолированные бесшовные трубы холодильного класса, (типа Cu DHP согласно ISO1337), очищенные от
смазки и раскисленные, рассчитанные на рабочие давления не менее 4200 кПа и на давление внутреннего разрыва не менее
20700 кПа. Ни в коем случае не должны применяться санитарно-технические медные трубы.
Имеются 2 трубки различного диаметра для хладагента:
tʈʦʩʗʠʖʢʛʣʲʮʛʙʤʚʞʖʢʛʨʦʖʚʡʵʜʞʚʠʤʙʤʫʡʖʚʖʙʛʣʨʖ
tʈʦʩʗʠʖʗʤʡʲʮʛʙʤʚʞʖʢʛʨʦʖʚʡʵʙʖʝʤʤʗʦʖʝʣʤʙʤʫʡʖʚʖʙʛʣʨʖ
Короткая трубка уже подсоединена к кондиционеру. Возможно,
вам придется удлинить эту трубку, воспользовавшись
соединительной трубкой (поставляется по отдельному заказу).
Способы присоединения к трубке хладагента различаются
в зависимости от положения выхода этой трубки по отношению к стене:
tʇʥʦʖʘʖɶ
tʇʡʛʘʖ#
tʇʣʞʝʩʇ
tʇʨʱʡʲʣʤʟʧʨʤʦʤʣʱ
B
A
C
Наружный
диаметр
Крутящий момент
(кгс
t
см)
ø6,35 мм 140~170
ø9,52 мм 250~280
ø12,70 мм 380~420
ø15,88 мм 440~480
ø19,05 мм 990~1210
ø22,23 мм 990~1210
t ɻʧʡʞʘʖʢʥʤʣʖʚʤʗʞʨʧʵʩʠʤʦʤʨʞʨʲʞʡʞʩʚʡʞʣʞʨʲʨʦʩʗʠʞʤʗʦʖʨʞʨʛʧʲʠʧʨʦ_
t ɽʖʨʵʣʞʨʛʣʖʠʞʚʣʩʴʙʖʟʠʩʚʞʣʖʢʤʢʛʨʦʞʭʛʧʠʞʢʠʡʴʭʤʢʩʠʖʝʖʣʣʱʢʧʥʤʧʤʗʤʢɻʧʡʞʣʖʠʞʚʣʖʵʙʖʟʠʖʗʩʚʛʨʝʖʨʵʣʩʨʖ
слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.
t ʃɻɽɶʂʉʆʄɸʑɸɶɿʈɻʇʄɻɺɾʃɻʃɾʕʈʆʉɷʄʀ
Все соединения трубок хладагента должны быть легко доступными и удобными для обслуживания.
t ʈʦʩʗʠʖʚʤʡʜʣʖʗʱʨʲʞʝʤʡʞʦʤʘʖʣʖʞʜʛʧʨʠʤʝʖʠʦʛʥʡʛʣʖʣʖʢʛʧʨʛʥʤʧʡʛʤʠʤʣʭʖʣʞʵʩʧʨʖʣʤʘʠʞʞʞʧʥʱʨʖʣʞʵʣʖʩʨʛʭʠʩ
газа; дополнительная информация приведена на стр. 37.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ОСТОРОЖНО
