27
DE
1. Der Messbereich basiert auf der
Standard-Rückreferenz
2. Unter ungünstigen Bedingungen (z.
B. übermäßig starkes Außen oder
Umgebungslicht, schlechte Reexion
auf der Messoberäche, raue Ober-
äche oder übermäßiger Temperatu-
runterschied) wird der Messbereich
verringert und kann auch große
Abweichungen verursachen.
ZUBEHÖRTEILE
1 Batterie
Wir empfehlen Ihnen, sämtliche
Zubehörteile beim selben Fachhändler
zu beziehen, bei dem Sie auch Ihr
Elektrowerkzeug gekauft haben.
Weitere Informationen nden Sie auf der
Verpackung der Zubehörteile. Auch Ihr
Fachhändler berät Sie gerne.
Bedienungsanleitung
Erstinbetriebnahme und Einrichtung
1. Ein und Ausschalten
Drücken Sie lange
um das Instru-
ment ein- und auszuschalten. Nach drei
Minuten Inaktivität schaltet das Instru-
ment automatisch um.
2. Messknopf
Drücken Sie kurz
um den Laser einzus-
chalten, und drücken
Sie dann erneut,
um eine einzelne Messung auszulösen.
3. Zurück / Löschen-Taste
Drücken Sie kurz
um die letzte
Aktion rückgängig zu machen oder den
Messwert zu löschen.

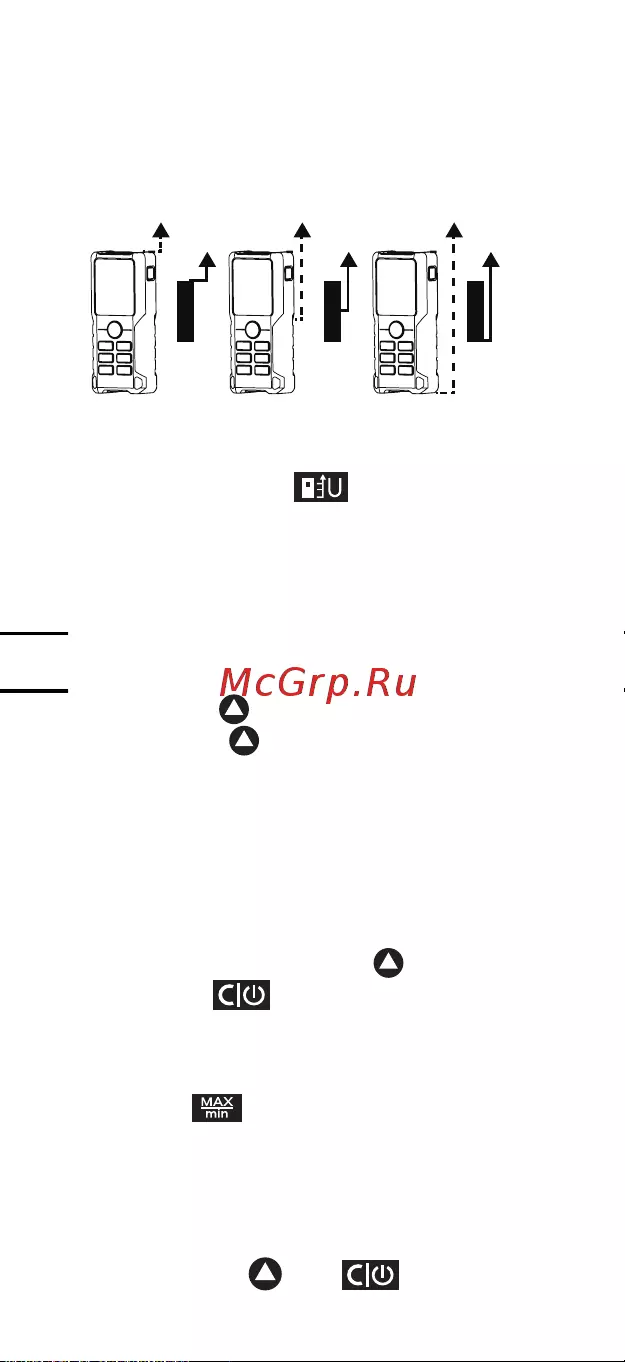

4. Stellen Sie den Messstandard
Die Standardreferenzeinstellung stammt
von der Rückseite des Instruments.
Drücken Sie
um den Referenz-
punkt auf den vorderen Referenzpunkt
