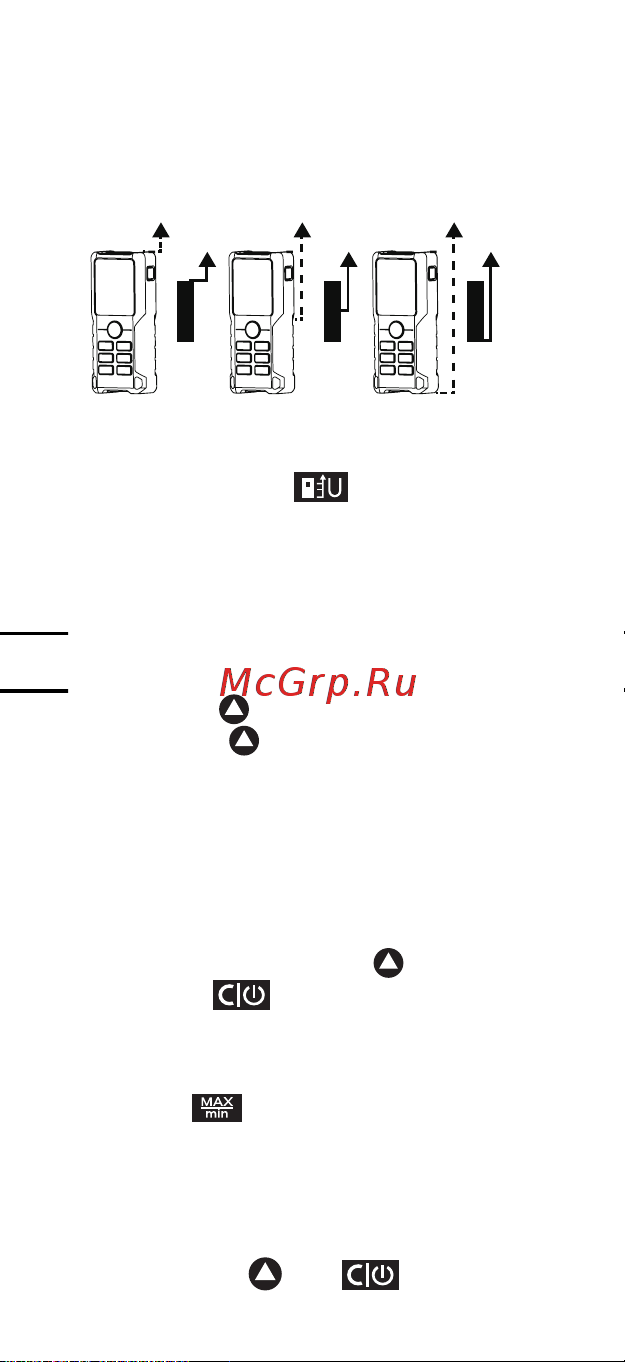

28
DE
oder Stativreferenzpunkt umzuschalten.
Drücken Sie erneut, um zwischen vorne,
in der Mitte und hinten hin und her zu
wechseln.
* Der Referenzpunkt wird bei jedem Neus-
tart auf den Standardwert gesetzt.
5. Geräteeinstellung
Drücken Sie lange
um die
Abstandseinheit zwischen m, ft, in und ft +
in zu ändern.
Nach dem Neustart schaltet die Maßeinheit
automatisch auf “m”.
Funktion und Bedienung
1. Einzelabstandsmessung
Drücken Sie
um den Laser zu aktivieren,
und drücken
Sie dann erneut, um eine
einzelne Messung auszulösen.
Nach Abschluss der Messung wird der Laser
ausgeschaltet und der Messwert sofort
angezeigt.
Hinweis: Nach dem Einschalten wechselt
das Gerät standardmäßig in den
Einzelmessmodus. Drücken Sie nach
Auswahl der Messposition
; in anderen
Messmodi
um zur Einzelmessung
zurückzukehren.
2. Kontinuierliche Messung (Max / Min)
Drücken
Sie die Taste, um die
kontinuierliche Messung zu aktivieren. Das
kontinuierliche Messsymbol wird auf dem
Bildschirm angezeigt. Gleichzeitig werden
die gemessenen maximalen und minimalen
Abstände auf dem Display angezeigt. Der
Benutzer kann
oder drücken, um
