67
IT
5. Misurazione indiretta
Lo strumento può usare il teorema di
Pitagora per calcolare la distanza. Questa
funzione consente di misurare la distanza di
posizioni non raggiungibili.
Nota:
1. Tutti i punti da misurare devono essere
sullo stesso piano orizzontale o verticale.
Per ottenere risultati di misurazione più
accurati, si consiglia di utilizzare un treppiede
per ruotare lo strumento sullo stesso asse
per la misurazione (ad esempio, per svelare
completamente l’angolo dello strumento
rispetto alla parete).

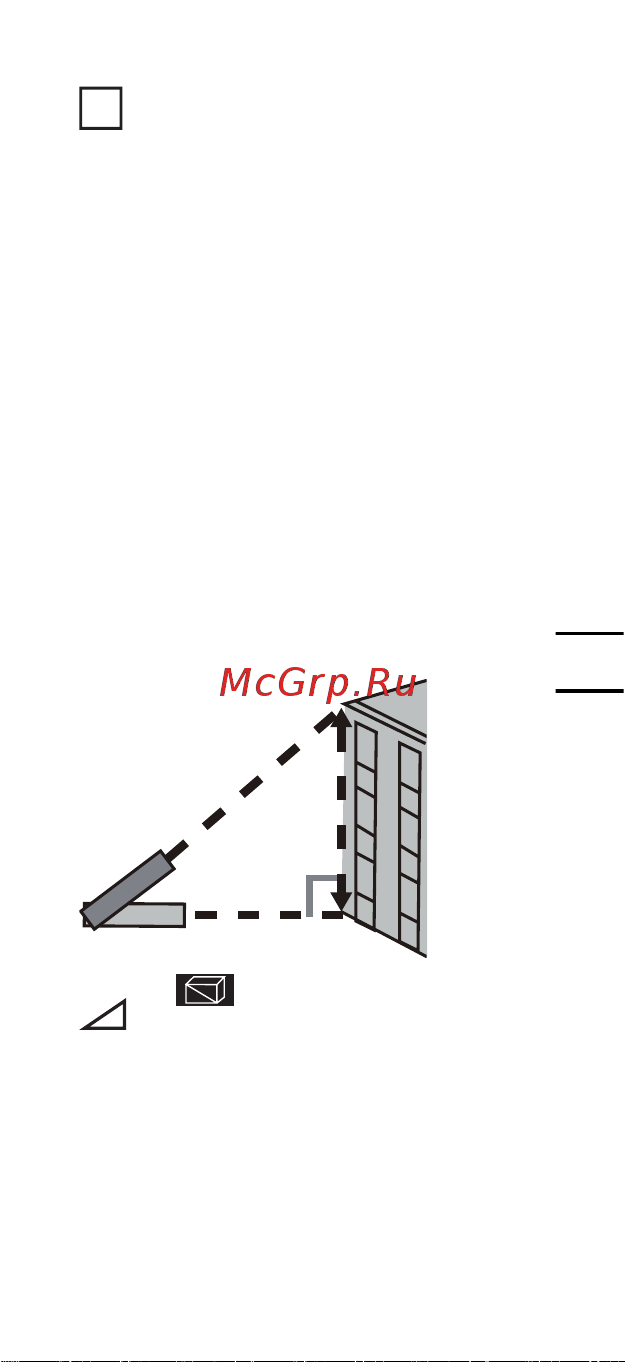

Misurazione indiretta: Due punti di
Pitagora

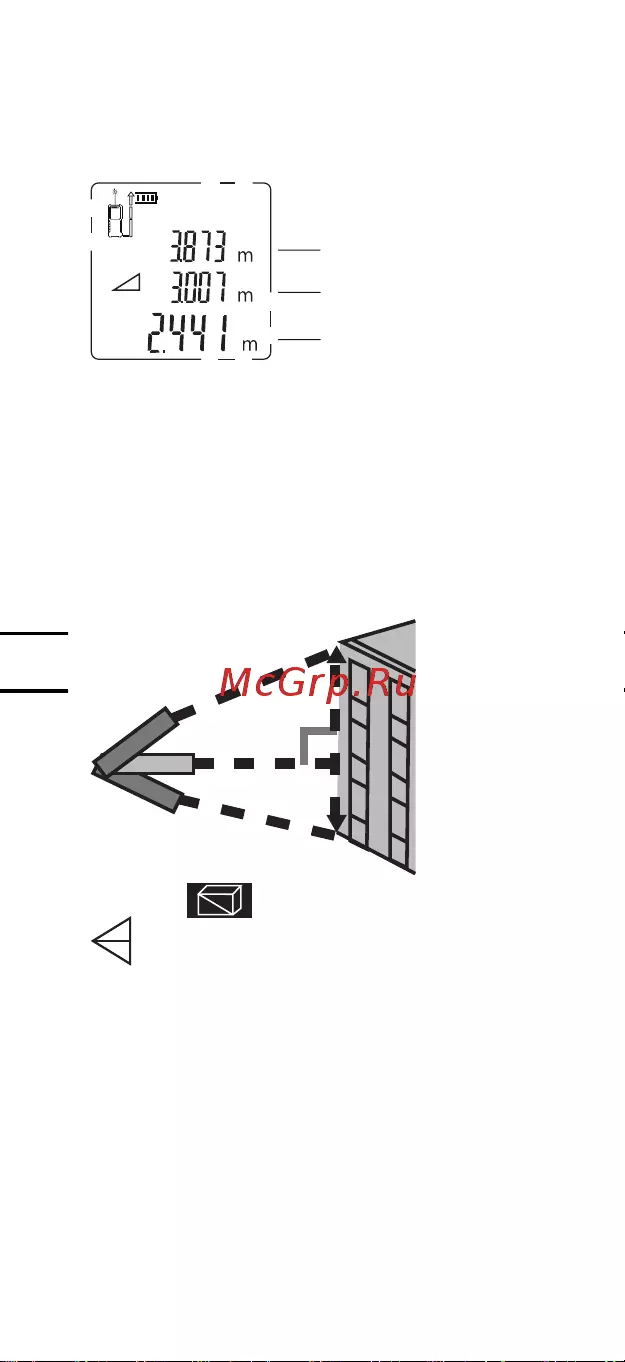

Come mostrato nella gura seguente, la
misurazione dell’altezza o della larghezza di
un edicio o quando l’altezza deve essere
determinata da due distanze, può essere
ottenuta mediante misurazione indiretta.
1
2
Premere 3 volte, il simbolo
appare sullo schermo. Eseguire la
prima misurazione con riferimento al lato
lampeggiante (come mostrato nella gura
sopra, allineare con il punto più alto) e il
valore misurato verrà visualizzato come
valore 2; mantenere il livello predenito dello
strumento per la misurazione orizzontale;
fare riferimento al lato lampeggiante per
la seconda misurazione (come mostrato
sopra Come mostrato, allineare con il punto
