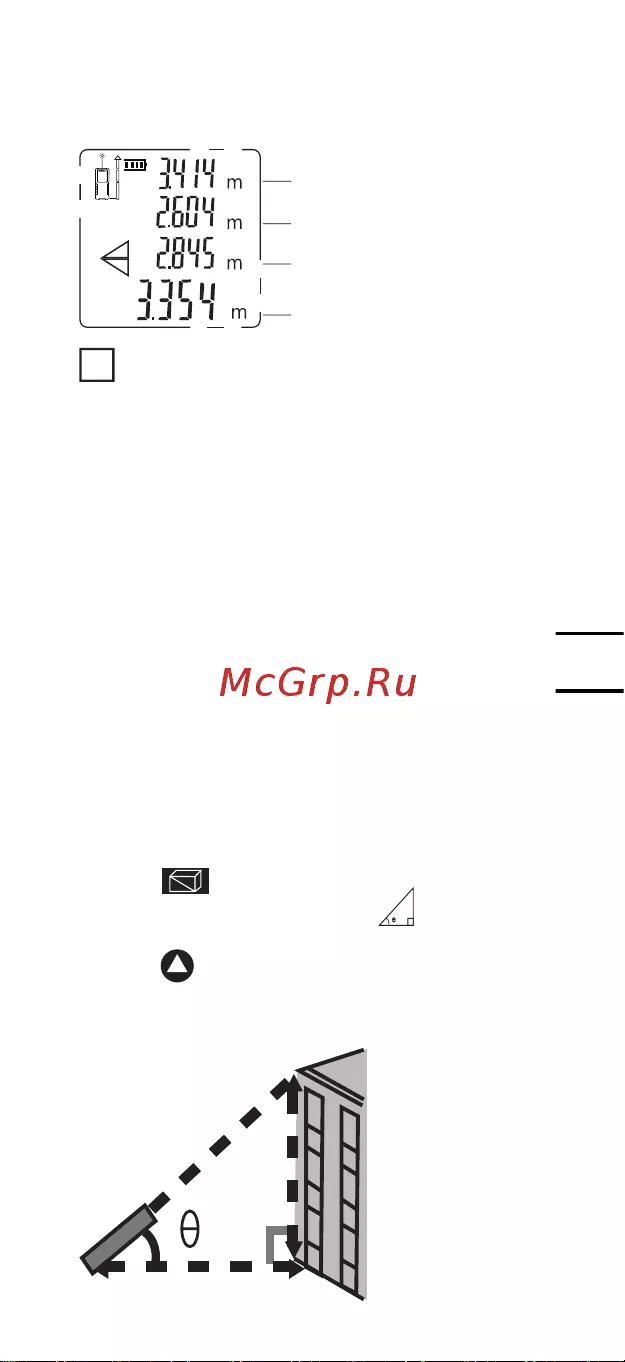

68
IT
inferiore), il valore misurato verrà visualizzato
come valore 3.
L’altezza calcolata viene visualizzata nel
riepilogo.
1. La prima misurazione /
ipotenusa
2. Il secondo lato misura /
angolo retto
3. La distanza calcolata di
un altro lato ad angolo retto

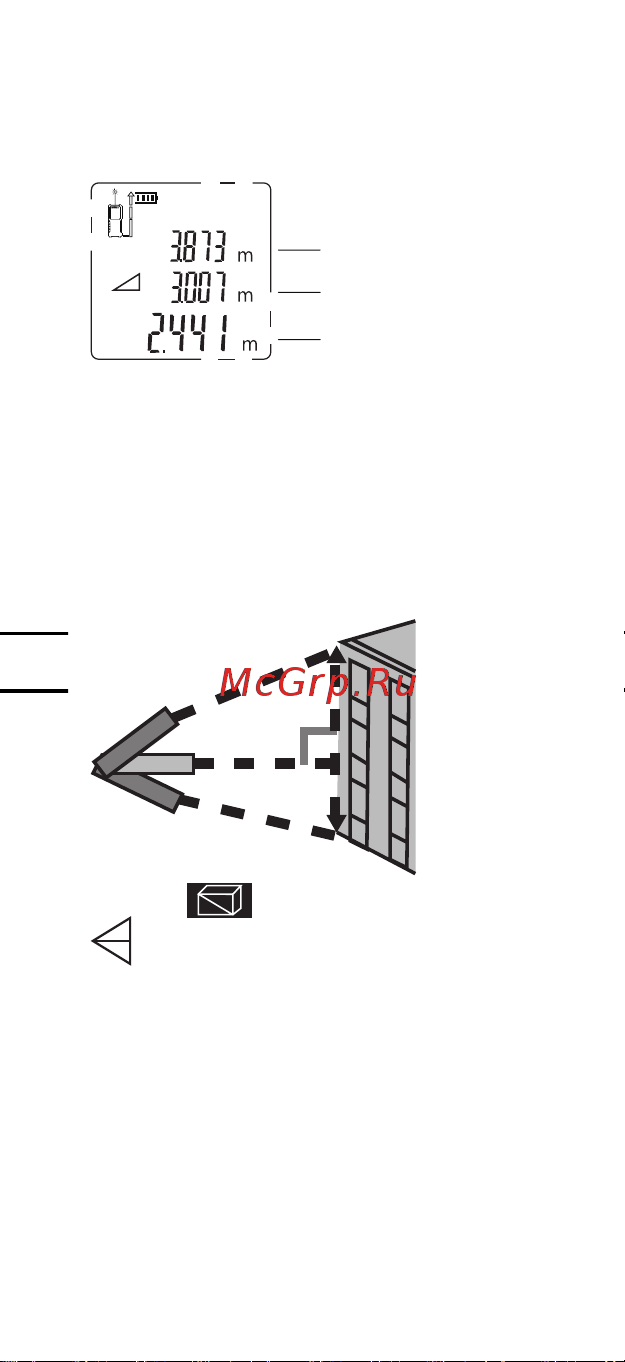

Misurazione indiretta: Metodo
pitagorico tre punti
Come mostrato nella gura seguente,
quando si misura l’altezza o la larghezza
di un edicio o quando è necessario
determinare l’altezza su tre distanze, è
possibile utilizzare il metodo Pitagorico per
eseguire la misurazione indiretta a tre punti.
1
2
3
Premere 4 volte, il simbolo
appare sullo schermo. Eseguire la
prima misurazione con riferimento al lato
lampeggiante (come mostrato nella gura
sopra, allineare con il punto più alto), il
valore misurato verrà visualizzato come
valore 1; mantenere il livello predenito dello
strumento per la misurazione orizzontale;
eseguire la seconda misurazione in base al
lato lampeggiante ( Come mostrato nella
gura sopra, allineare con il punto verticale
centrale), il valore misurato verrà visualizzato
come valore 2. Quindi prendere la terza
misurazione (puntando verso il basso) e
