69
IT

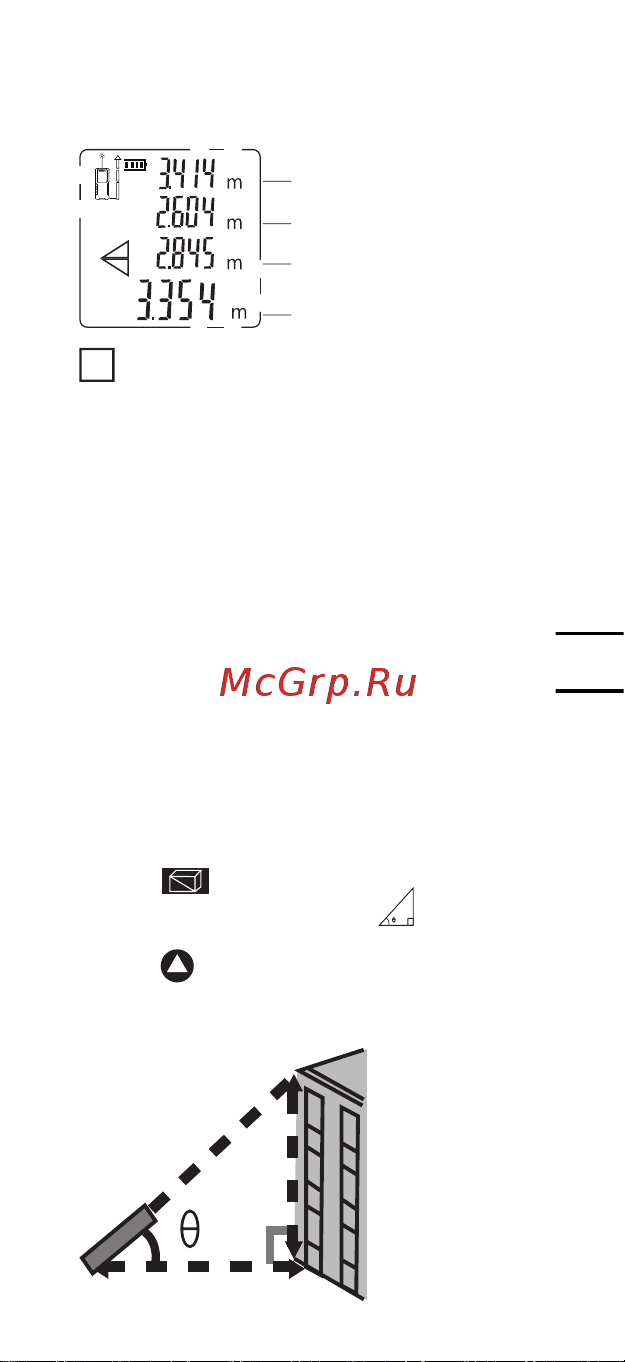

il valore misurato verrà visualizzato come
valore 3. Il risultato della distanza calcolata
verrà visualizzato nella riga di riepilogo.
1. La prima misurazione /
ipotenusa
3. La terza misurazione /
ipotenusa
4. La distanza calcolata
2. Il secondo lato misura /
angolo retto
Lo strumento può anche calcolare la
distanza usando la misurazione dell’angolo e
il teorema
di Pitagora. Questa funzione consente
di misurare la distanza di posizioni non
raggiungibili.
Nota:
1. Tutti i punti da misurare devono essere
sullo stesso piano verticale. (Il sensore
angolare può misurare solo l’angolo della
linea verticale)
2. Per ottenere risultati di misurazione più
accurati, si consiglia di utilizzare un treppiede
per ruotare lo strumento sullo stesso asse
per la misurazione.
L’angolo tra lo strumento e il piano
orizzontale viene visualizzato sullo schermo
in tempo reale.
Misura indiretta: livello automatico
Premere
cinque volte di seguito, una volta,
il simbolo orizzontale automatico
appare
sullo schermo. Come mostrato nella gura,
premere per misurare la lunghezza del bordo
smussato 1. Sullo schermo verranno visualizzati
angolo, distanza conica, distanza verticale e
distanza orizzontale.
1
