Безопасное использование измерителя
Внимание
Внимательно прочтите следующую информацию по безопасному
использованию измерителя.
Меры предосторожности
В инструкции находятся особые предостережения и предупреждения.
Предостережение (ВНИМАНИЕ!) касается условий и действий,
которые могут принести повреждения устройству.
Предупреждение (ОСТОРОЖНО!) касается условий и действий,
которые могут причинить вред пользователю.

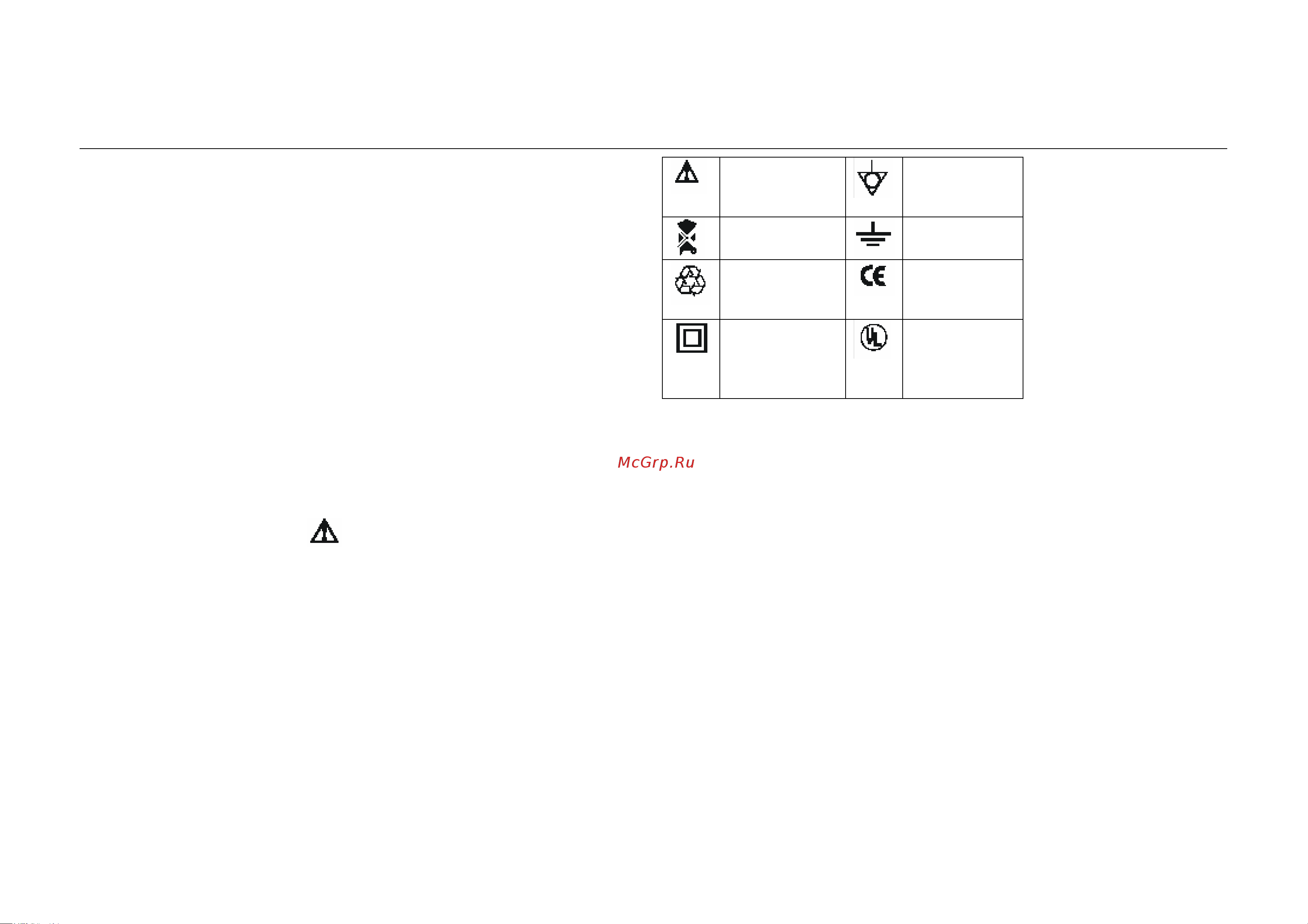

Символы, использующиеся в этой инструкции и на самом приборе,
расшифровываются
в следующей таблице
Внимание!
Чтобы избежать удара током, используйте только блоки питания
Fluke, модель PM8907 (адаптер/зарядное устройство).
Осторожно
В случае
использования этого
прибора в условиях
связи по AC
(переменному току) или с ручной регулировкой амплитудных или
временных границ, результаты измерения, показанные на экране,
могут не точно отображать параметры действительного сигнала. Это
объясняется присутствием
опасных напряжений более 42 вольт (30 В
среднекв.), которые могут остаются нераспознанными. Для
обеспечения безопасности пользователя, все сигналы сначала должны
быть измерены в условиях DС (постоянного тока) в полностью
автоматическом режиме. Это гарантирует измерение полной ёмкости
сигнала.
см.
объяснение в
инструкции
равное
напряжение
на входах
информация
по утилизации
заземление
информация
по
переработке
Европейское
Соответствие
двойная
изоляция
(класс
защиты)
UL список
10
