Fluke 124 имеет курсоры. Курсоры позволяют производить точные

цифровые измерения осциллограмм. Это производится как на сигналах в

реальном времени, так и на сохраненных сигналах.

Использование горизонтальных курсоров на осциллограмме

Для использования курсоров при измерении напряжения, выполните

следующее:

Вывести на экран функции кнопок курсора

из осциллографического (Scope) режима.

Нажать для выделения . Проследить,

чтобы на экране появились две

горизонтальные линии курсора

Выделить верхний курсор.

Переместить верхний курсор к требуемому

положению на экране.

Выделить нижний курсор

Переместить нижний курсор к требуемому

положению на экране.

Примечание

Даже если в нижней строке экрана не отображаются надписи на кнопках

(key labels), вы все равно можете использовать кнопки управления

курсором.

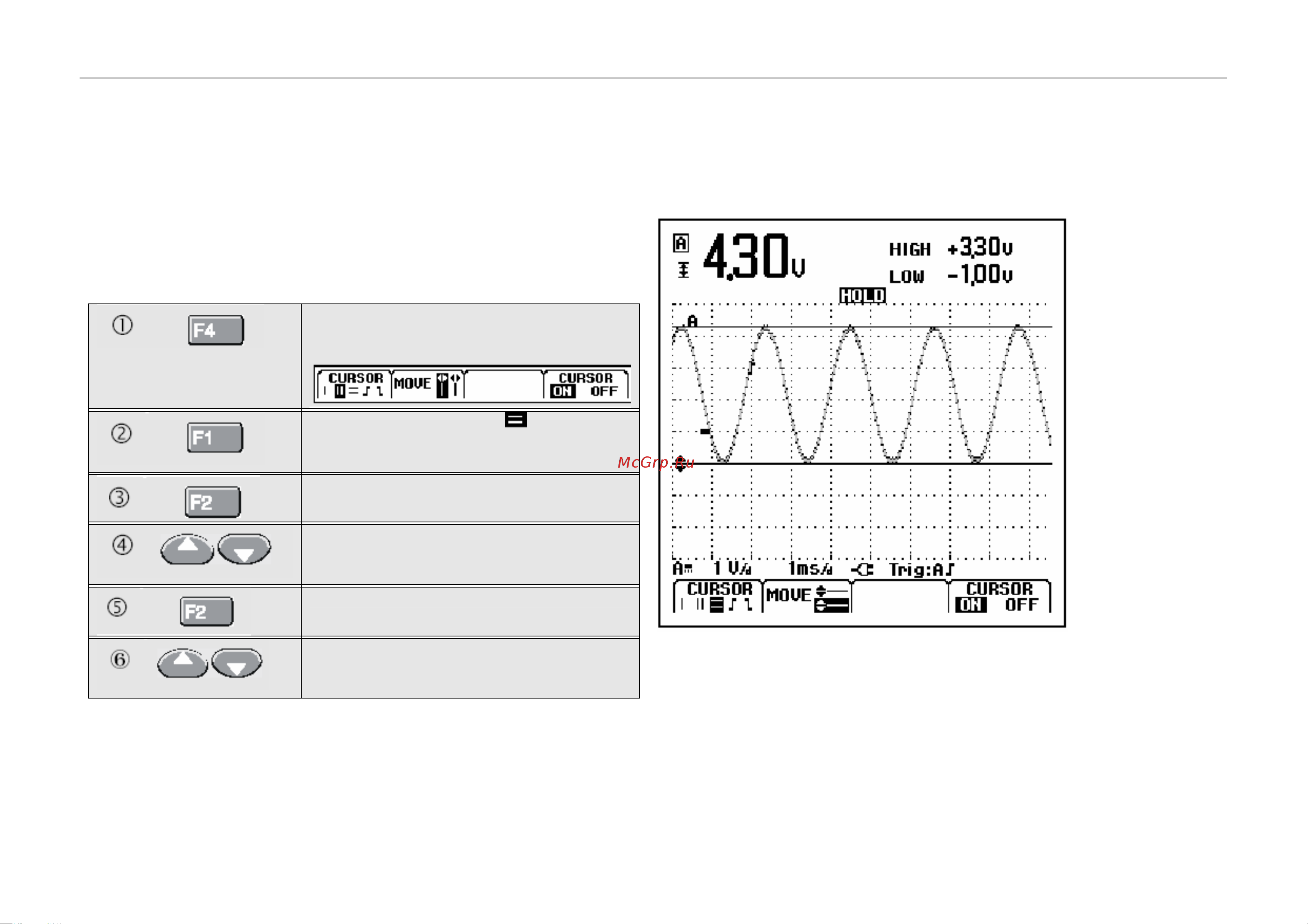

Рисунок 1-19. Измерение напряжения с помощью курсоров
