Индикация на экране

Экран разделён на 3 области: информационная часть, временная

диаграмма и область меню. (рис. 1-3)

Информационная часть (A)

Показывает числовую информацию.

Там вы увидите числовую информацию, которую вы получили. Если

активен вход А, то вы увидите информацию только с входа А.

Временная диаграмма (В)

Показывает диаграмму согласно значениям информационной части.

Нижняя линия показывает

границы/div и заряд батареи. Здесь вы увидите

график, построенный согласно цифровым значениям информационной

части.

Примечание.

При работе от батареи, индикатор заряда покажет вам её состояние - от

полностью заряженного до пустого

Область меню (С)

Показывает меню, которое обеспечивает возможность выбора с помощью

голубых функциональных клавиш.

Когда вы изменяете настройки, часть экрана используется для

отображения возможностей выбора. В этой области показаны несколько

меню, выбор в которых осуществляется при помощи клавиш со стрелками:

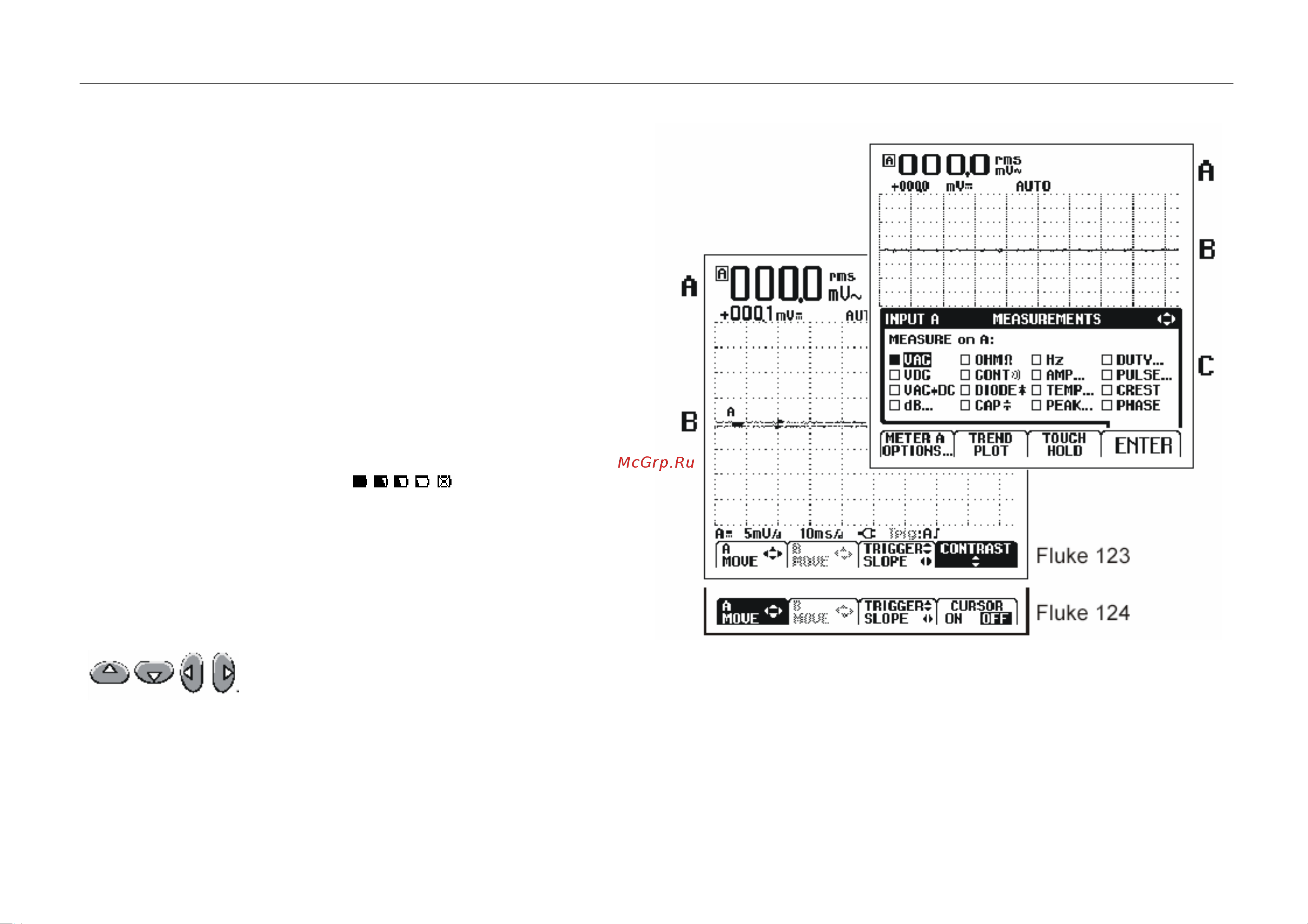

Рис. 1-3 Области экрана.
