Подсоединение измерительного прибора
Посмотрите на верхнюю часть измерителя. Измеритель оснащён двумя
4мм экранированными входами Banana (красный вход А и серый вход В) и
одним 4мм входом Banana(COM). См. рис 1-5.
Вход А
Вход А (красный) всегда можно использовать для одноканального
измерения.
Вход В
Вход В (серый) используется вместе с входом А для измерения двух
различных
сигналов.
COM
Чёрный вход COM можно использовать для заземления при
низкочастотных измерениях типа проверки электропроводности,
напряжения, ёмкостного сопротивления и проверки диодов.
Осторожно!
Во избежание электрического шока или возгорания используйте только
одно
COM соединение, или убедитесь, что все соединения к входу
COM имеют одинаковый потенциал.

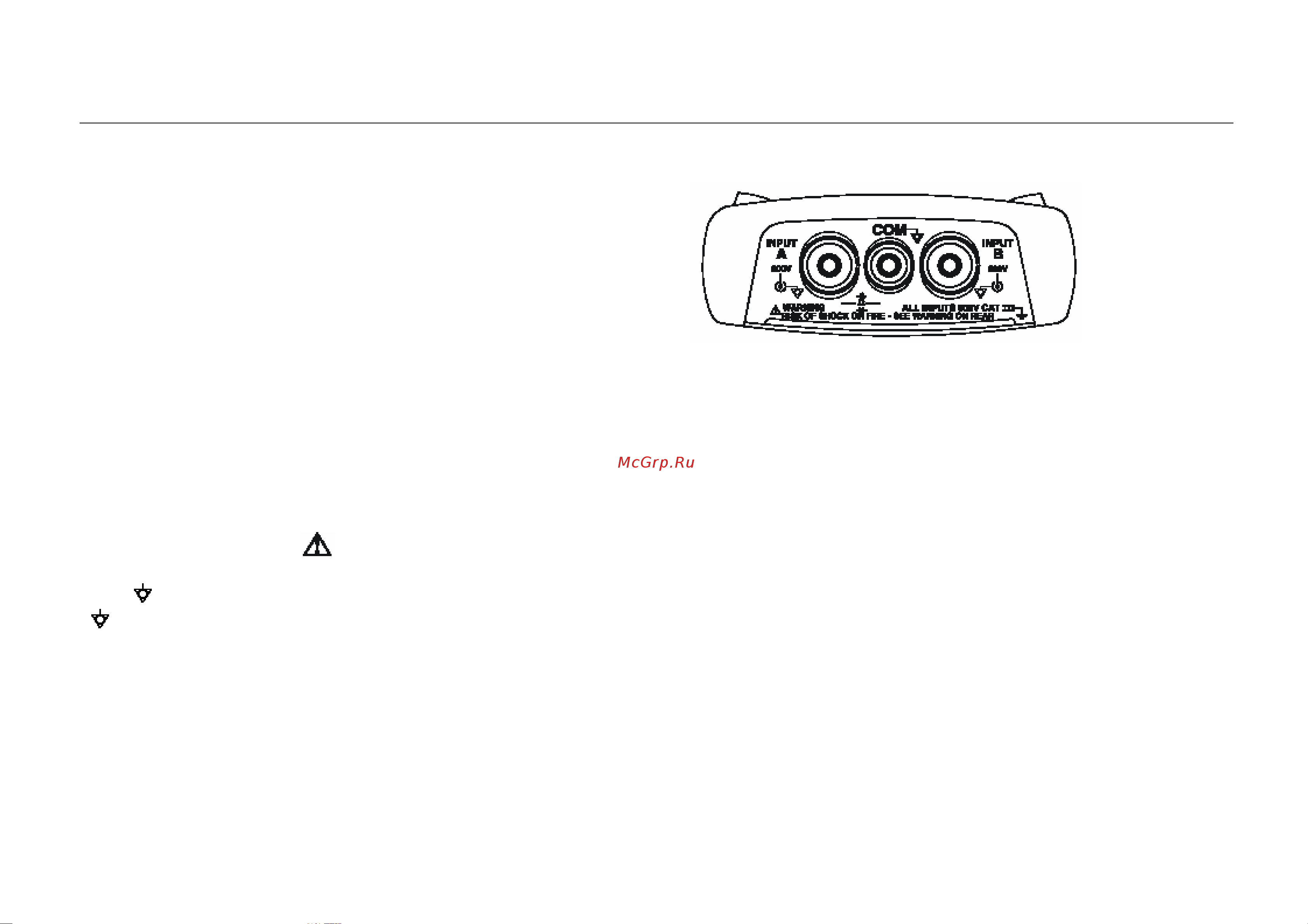

Рис. 1-5 Подсоединение измерительного прибора
18
