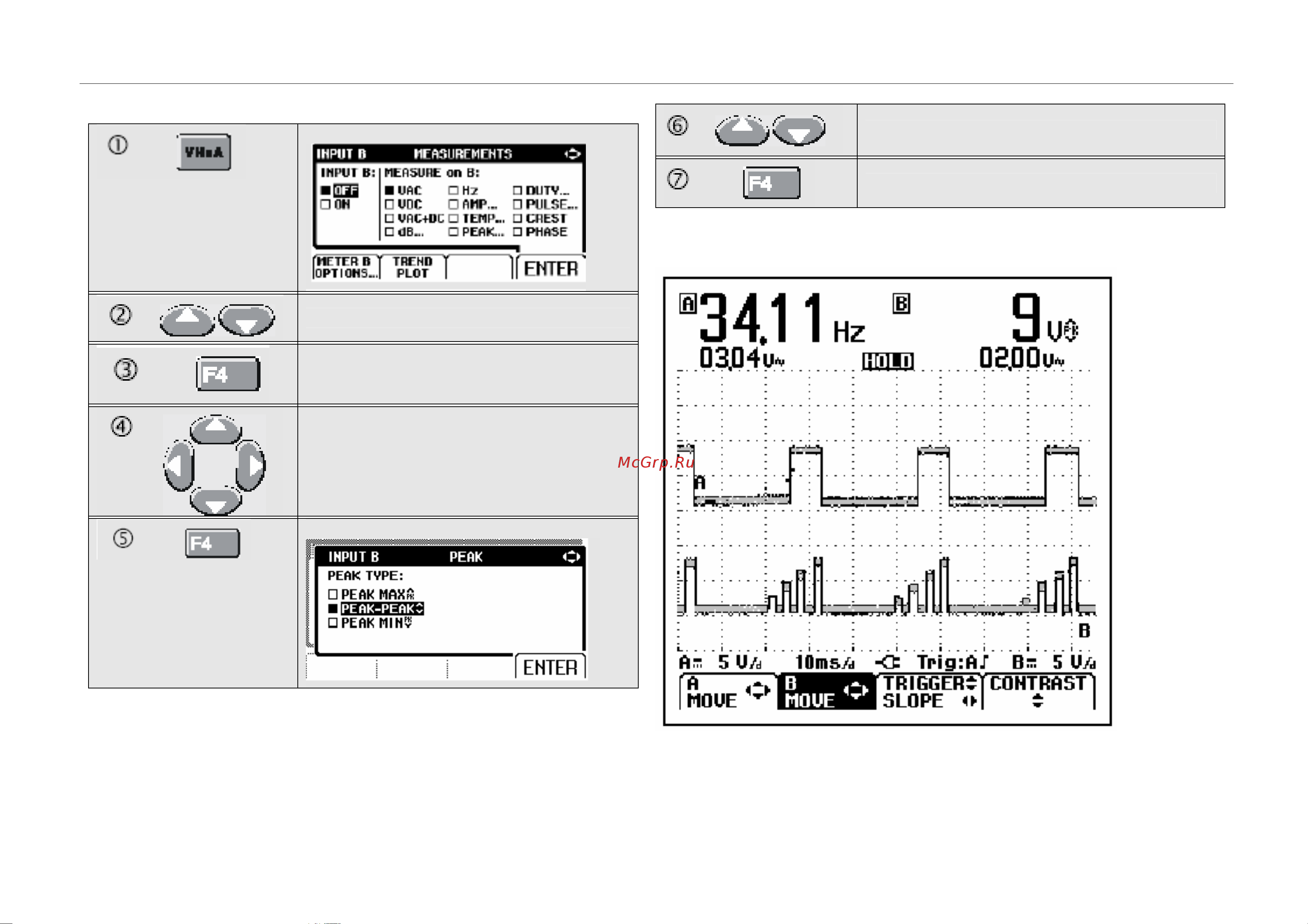

Чтобы выбрать также функцию измерения Peak-to-Peak для входа В,
необходимо сделать следующее:
Открыть пункт меню INPUT B
Выделить ON
Включить вход B. Отметьте, что выделение
перешло на основное в настоящий момент
измерение.
Выделить PEAK
Открыть подменю PEAK
Выделить PEAK-PEAK
Подтвердить pk-pk измерение
Теперь, на экране вы увидите рисунок 1-8
Рисунок 1-8. Hz и Vpp как основные параметры.
21
