Teplocom TS-Prog-2AA/3A-RF белый Руководство по эксплуатации онлайн

Teplocom TS-Prog-2AA/3A-RF Руководство по эксплуатации онлайн
P
R
ПРИЕМНИК
ТЕРМОСТАТ

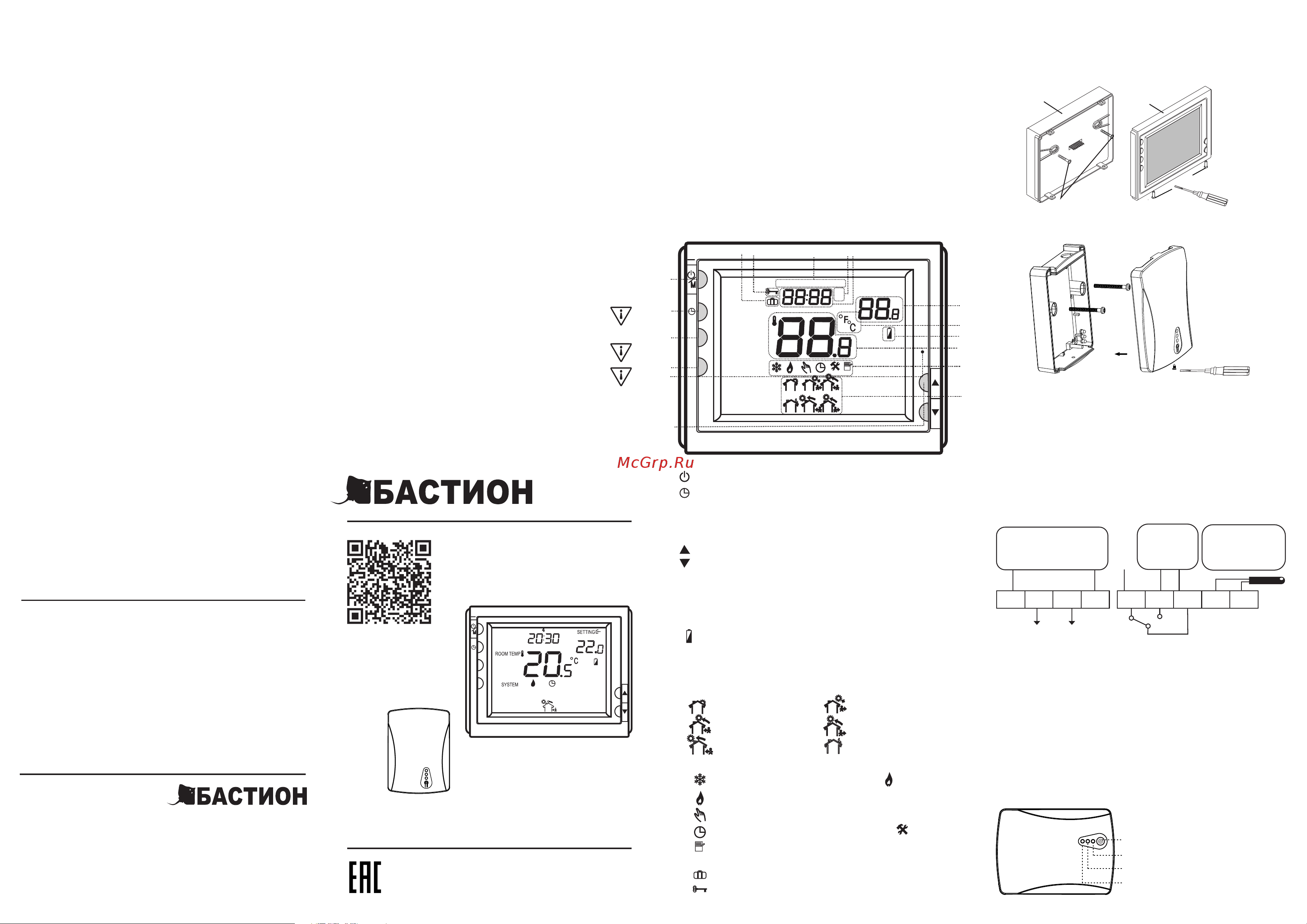

VI Управление и индикация ТЕРМОСТАТА
подъем; утренний выход;
приход на обед; дневной выход;
вечерний приход; ночной сон.
15. Режимы отопительной системы:
НЕЗАМЕРЗАЮЩИЙ режим; НАГРЕВ
мигание при включенном НАГРЕВЕ
ВРЕМЕННО ЗАФИКСИРОВАННОЙ темпер.;
ОСНОВНОЙ (по расписанию); авария;
настройка программы;
16. Текущая температура;
17. режим ОТПУСК;
18. режим ЗАФИКСИРОВАННОЙ температуры.
1. -кнопка включения и незамерзающий режим;
2. - кнопка установки ВРЕМЕНИ
3. Р - кнопка ПРОГРАММИРОВАНИЯ
4. R - кнопка ВОЗВРАТА к предыдущему окну;
5. Кнопка ПЕРЕЗАГРУЗКИ
6. - кнопка УВЕЛИЧЕНИЯ параметров (t°);
7. - кнопка УМЕНЬШЕНИЯ параметров (t°);
8. Текущий или запрограммированные дни;
9. Текущее или запрограммированное время;
10. Время 12ч и 24ч (АМ - до обеда, РМ - после);
11. Установки температуры;
12. индикатор батареи (появляется за 30 дней
до откл.);
13. Температура Цельсий С° или Фаренгейт (F°);
14. Периоды СУТОЧНОГО РАСПИСАНИЯ:
ТЕРМОСТАТ устанавливается в 1,5 м от пола, в месте,
защищенном от прямых солнечных лучей, вдали от
тепловых приборов, промерзающих стен и сквозняков.
Монтаж ТЕРМОСТАТА производится согласно схеме:
VII Установка ТЕРМОСТАТА
V Технические характеристики
Питание ТЕРМОСТАТА: 2AA батареи
Питание ПРИЕМНИКА: 220 В, 50 Гц
Метод радио соединения: двусторонний
Частота сигнала: 868 мГц
Беспроводное соединение на открытой местности: 100 м
Точность: 0,5°С
Диапазон регулирования комнатной
температуры: +5...+35°C
Температура транспортировки и хранения: -10...+60°С
Размеры ТЕРМОСТАТА (В*Ш*Г): 115×90×28 мм (настенный)
Размеры ПРИЕМНИКА (В*Ш*Г): 113×83×30 мм (настенный)
Содержание драгоценным металлов и камней: НЕТ
VIII Установка и подключение ПРИЕМНИКА
II Назначение прибора
TEPLOCOM TS-Prog-2AA/3A-RF – программируемый
радиоуправляемый термостат для регулирования
температуры в помещениях с системами водяного
и/или электро-кабельного обогрева. Состоит из
ТЕРМОСТАТА и ПРИЕМНИКА. ПРИЕМНИК
располагают рядом с исполнительным оборудованием
(электромагнитные клапаны, сервоприводы,
циркуляционные насосы, котлы и др.), а ТЕРМОСТАТ
находится в комнате. Радиус беспроводного
соединения между ПРИЕМНИКОМ и ТЕРМОСТАТОМ
около 100 м на открытой местности.
III Описание работы прибора
IV Особенности прибора
Благодарим Вас за выбор нашего термо-
стата TEPLOCOM TS-Prog-2AA/3A-RF!
Меры предосторожности
џ Монтаж и обслуживание прибора производить
при полном отключении сети 220 В.
џ Не допускается наличия в воздухе
токопроводящей пыли и паров агрессивных
веществ.
џ Монтаж прибора должен производиться
профессиональным подрядчиком.
При помощи встроенного датчика температуры
ТЕРМОСТАТ измеряет температуру в помещении,
сравнивает значение с установленным и отправляет
соответствующий сигнал (вкл.нагрева/откл.нагрева) на
ПРИЕМНИК. В комплекте используется ПРИЕМНИК с
двухсторонней связью, обеспечивающей получение
ТЕРМОСТАТОМ подтверждения сигнала операции от
него. Это гарантирует выполнение операции даже при
потере сигнала в эфире ТЕРМОСТАТ будет повторять
передачу до тех пор, пока не получит подтверждения от
ПРИЕМНИКА).
Если ТЕРМОСТАТ используется в низкотемпературной
системе отопления (теплый пол), у вас есть возможность
ограничить температуру нагрева пола, используя датчик
температуры пола (поставляется отдельно).
џ Большой LCD дисплей.
џ Одновременная индикация установленной
температуры и в помещении.
џ Память пользовательских и программных настроек
при сбое электросети.
џ Режим ОТПУСК и ЗАФИКСИРОВАННАЯ
ТЕМПЕРАТУРА -для экономии энергии и комфорта.
џ Индивидуальные программы для 7 дней недели
или 5 (будних дня) + 1 (суббота)+1(воскресенье).
џ Программирование 6 или 4 периодов
времени/температуры за день.
џ Возможность калибровки температуры.
џ Защита системы от замерзания.
џ Защита насоса.
УСТ
КОМН ТЕМП
ТЕМП ПОЛА
СТАТУС
Пн Вт Ср Чт Пт Сб Вс
АМ
16
14
13
11
8 10 9
РМ
12
17 18
15
1
P
R
2
3
4
5
6,7
Основание
Панель
ПРИЕМНИК устанавливается вблизи
управляемого оборудования. В зависимости от
конфигурации вашей системы отопления
ПРИЕМНИК имеет несколько вариантов
управления нагрузкой (см. схему):
1. Прямое подключение нагрузки до 3А;
2. Подключение автоматики котла;
3. Подключение температурного датчика
NTC100K (теплый пол)
винты
панель
основание
монтажные винты
СЕТЬ
~220В
1 2 3 4
L L1 N1 N
Imax: ~250В, 0,5А
NC NО COM S1 S2
2.АВТО
МАТИКА
КОТЛА
3.Температур
ный датчик
NTC100K
1.ТЕПЛОВАЯ
НАГРУЗКА
~220В, 16 (3А)
IX Индикация ПРИЕМНИКА
ВКЛЮЧЕНИЕ ПРИЕМНИКА: горит КРАСНЫЙ
индикатор;
НАГРЕВ тепловой системы
включается/выключается ПРИЕМНИКОМ по
команде ТЕРМОСТАТА. ЗЕЛЕНЫЙ индикатор
включается/выключается соответственно;
ПЕРЕДАЧА сигнала от ТЕРМОСТАТА ото-
бражается горением/миганием ЖЕЛТОГО
индикатора.
ТЕРМОСТАТ
КОМНАТНЫЙ
Кнопка СОПРЯЖЕНИЕ
ВКЛЮЧЕНИЕ (вкл. КРАСНЫЙ)
НАГРЕВ (вкл. ЗЕЛЕНЫЙ)
ПЕРЕДАЧА (мигает ЖЕЛТЫЙ)
I Условия эксплуатации:
- напряжение сети в диапазоне от 145 до 260В
- частота питающей сети 50 Гц
- температура окружающей среды от +5 до +40°С
- относительная влажность воздуха до 80%
при температуре +25°С.
Наименование:
TEPLOCOM TS-Prog-2AA/3A-RF
Термостат комнатный
« »
формат А7 ФИАШ.423134.011 ЭТ-2
Дата выпуска ______________
ОТМЕТКИ ПРОДАВЦА:
Продавец: ____________________________________
Монтажная организация: ________________________
Дата продажи: “___” ____________ 20__г. М.П.
Дата ввода в эксплуатацию: “___” ________ 20__г. М.П.
ОТМЕТКИ О ВВОДЕ В ЭКСПЛУАТАЦИЮ:
Штамп службы
качества:
TEPLOCOM
TS-Prog-2AA/3A-RF
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Срок гарантии устанавливается 5 лет со дня продажи.
Если дата продажи не указана, срок гарантии
исчисляется с момента (даты) выпуска.
Срок службы — 10 лет с момента (даты) ввода в
эксплуатацию или даты продажи. Если дата продажи или
ввода в эксплуатацию не указаны, срок службы
исчисляется с момента (даты) выпуска.
Предприятие-изготовитель гарантирует соответствие
заявленным параметрам при соблюдении потребителем
условий эксплуатации. При наличии внешних
повреждений корпуса и следов вмешательства в
конструкцию гарантийное обслуживание не
производится. Гарантийное обслуживание производится
предприятием-изготовителем.
bast.ru — основной сайт
teplo.bast.ru — для тепла и комфорта
dom.bast.ru — решения для дома
skat-ups.ru — интернет-магазин
тех. поддержка:
отдел сбыта:
горячая линия: 8-800-200-58-30
911@bast.ru
ops@bast.ru
изготовитель:
а/я 7532 Ростов-на-Дону, 344018
(863) 2035830
