Пн Вт Ср Чт Пт Сб Вс
2
R
4
Пн Вт Ср Чт Пт Сб Вс
2
Пн Вт Ср Чт Пт Сб Вс
2
УСТАНОВКА ЧАСОВ
УСТАНОВКА МИНУТ
УСТАНОВКА № ДНЯ НЕДЕЛИ
ЗАВЕРШЕНИЕ НАСТРОЙКИ
P
R
M
1
P
3
R
4
2
5
6,7

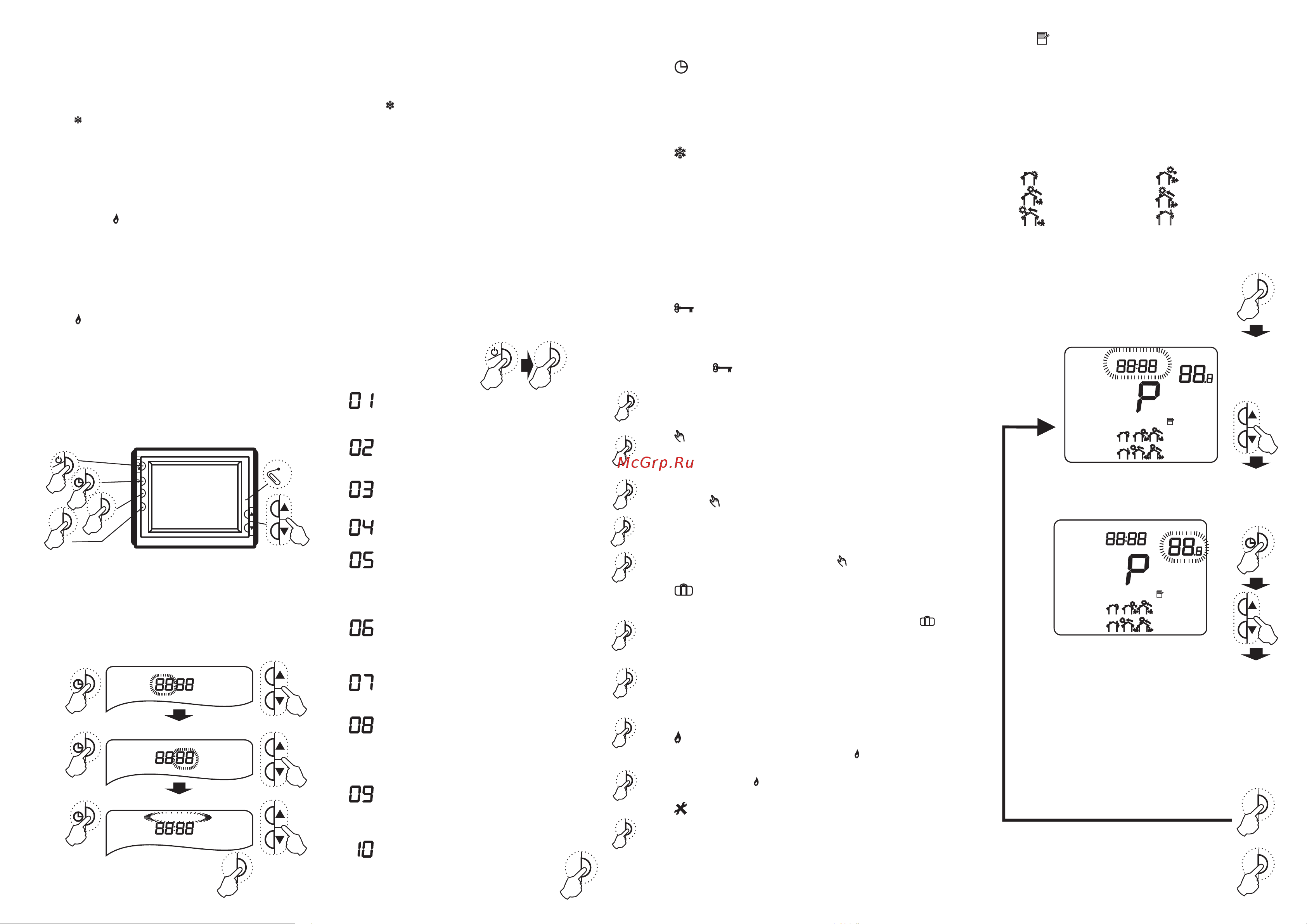

XII Условные обозначения кнопок ТЕРМОСТАТА
1. Кнопка ВКЛ. и НЕЗАМЕРЗАЮЩИЙ режим;
2. Кнопка установки ВРЕМЕНИ;
3. Кнопка ПРОГРАММИРОВАНИЕ;
4. Кнопка ВОЗВРАТ;
5. Кнопка ПЕРЕЗАГРУЗКА;
6, 7 Кнопки изменения значения.
XIII Настройка времени ТЕРМОСТАТА
XIV Режим НАСТРОЕК ТЕРМОСТАТА
Режим НАСТРОЕК позволяет установить
собственные параметры работы системы.
Нажмите кнопку 1, ТЕРМОСТАТ перейдет в
режим НЕЗАМЕРЗАНИЯ. Удерживая кнопку 3 в
течении трех секунд включите режим НАСТРОЕК.
В центре дисплея отобразится номер экрана
режима (всего их 10) с изменяемым параметром
в правом верхнем углу (см. Схему.1). Для
настройки параметров используйте кнопки 6,7
( , ).
к следующему экрану. Для выхода из режима
НАСТРОЕК нажмите кнопку 1, вы окажетесь в
НЕЗАМЕРЗАЮЩЕМ режиме. Нажатие кнопки 4
или отсутствие нажатий в течении 20 секунд
вернет вас в ОСНОВНОЙ режим.
В режиме НАСТРОЕК можно восстановить
заводские установки. Нажмите совместно в
течении 3 сек. кнопки 6,7 ( , ). На дисплее 3
раза моргнет слово DEF и все 10 установок
вернуться к заводским параметрам.
▲ ▼
▲ ▼
Повторно нажав кнопку 3 вы перейдете
XV РЕЖИМЫ РАБОТЫ ТЕРМОСТАТА
1. ОСНОВНОЙ режим
Устанавливается после включения ТЕРМОСТАТА и
начинает работать согласно РАСПИСАНИЯ. На
дисплее отображаются значения температуры,
времени и символы установленных режимов.
2. Режим НЕЗАМЕРЗАНИЯ
В ОСНОВНОМ режиме кнопкой 1 включите режим
НЕЗАМЕРЗАНИЯ. Дисплей будет отображать только
время, день недели и комнатную температуру.
Предустановленная температура для режима
НЕЗАМЕРЗАНИЯ +5°С. Если комнатная
температура опустится ниже +5°С, то ТЕРМОСТАТ
включит отопительную систему до момента, пока
температура не достигнет +9°С, а затем ее
отключит. Для выхода из режима нажмите кнопу 1.
3. Режим ЗАФИКСИРОВАННОЙ температуры
В основном режиме кнопками 6,7 ( , )выберите
желаемую температуру. Для ее фиксирования
нажмите и удерживайте кнопку 4 до появления
символа на дисплее. Эта температура будет
ЗАФИКСИРОВАНА, запрограммированное
расписание будет игнорироваться. Отменить режим
можно повторным нажатием кнопки 4.
4. Режим ВРЕМЕННО ЗАФИКСИРОВАННОЙ
температуры
В основном режиме кнопками 6,7 ( , ) выберете
желаемую температуру. На дисплее появиться
символ . ТЕРМОСТАТ ВРЕМЕННО
ЗАФИКСИРУЕТ эту температуру до момента
включения следующего пункта суточного
расписания, после чего ТЕРМОСТАТ вернется в
ОСНОВНОЙ режим, а символ пропадет.
5. Режим ОТПУСК
В ОСНОВНОМ режиме удерживайте кнопку 3 в
течении трех секунд, до появления символа .
Кнопками 2 и 3 установите продолжительность
вашего отпуска (от 1 до 99 дней), а кнопками или
задайте желаемую температуру (по умолчанию
10°С). Нажатие кнопки 4 вернет вас в ОСНОВНОЙ
режим. По истечении срока отпуска ТЕРМОСТАТ
сам вернется в ОСНОВНОЙ режим.
6. Режим НАГРЕВ
При включенном режиме символ НАГРЕВ мигает.
Отопительная система включена. При выключенном
режиме символ НАГРЕВ горит постоянно.
7. Режим АВАРИЯ
В случае появления этого символа сделайте
ПЕРЕЗАГРУЗКУ системы нажав тонким предметом
(например скрепкой) кнопку 5. Если после этого он
не пропадет обратитесь в сервисный центр.
▲ ▼
▲ ▼
▲
▼
XVI ПРОГРАММИРОВАНИЕ РАСПИСАНИЯ
работы недельных и суточных циклов
ТЕРМОСТАТА
Замечание: Нажатия кнопки 3 в ОСНОВНОМ
режиме отобразит параметры каждого
суточного периода РАСПИСАНИЯ.
Программирование РАСПИСАНИЯ
осуществляется следующим образом:
Пн Вт Ср Чт Пт Сб Вс
Пн Вт Ср Чт Пт Сб Вс
P
3
2
Нажмите кнопку 3.
Р - номер программируемого периода
суток. На дисплее отображается его
пиктограмма (см. рис.1).
Мигает день и ВРЕМЯ.
Установите значение ВРЕМЕНИ
кнопками 6,7
Нажмите кнопку 2.
Мигает Установите ее
значение кнопками 6,7.
ТЕМПЕРАТУРА.
M
1
P
3
R
4
P
3
P
3
P
3
P
3
P
3
P
3
P
3
P
3
P
3
P
3
№ экрана
режима
настроек
Калибровка температуры -3°...+ С. По
умолчанию 0.
Установка максимальной температуры
от +18°С до +35°С. По умолчанию 35°С
Установка минимальной температуры
от +5°С до +20°С. По умолчанию +5°С
Выбор °F или °С. По умолчанию - °С.
Нагрев БЫСТРЫЙ - FA, (реагирование
на изменение температуры 1°С) и
МЕДЛЕННЫЙ - SL (на 3°С). По
умолчанию FA.
PP - Защита насоса включена (насос
включается на 15 сек. каждые 24 часа).
ОО - отключена. По умолчанию - ОО.
Формат времени 24 и 12 часов. По
умолчанию - 24.
Количество дней для индивидуального
программирования - 3 (12345 (как 1
день) + Сб (6) + Вс(7)) и 7 дней
(1,2,3,4,5,6,7). По умолчанию - 7.
Количество периодов в день для
программирования: Р4 - 4 периода, Р6
- 6. По умолчанию - Р6.
Время (сек.) подсветки дисплея - 0, 5,
10 сек. По умолчанию -5.
3°
ЗАВЕРШЕНИЕ НАСТРОЙКИ:
НАЧАЛО
НАСТРОЙКИ:
НАЖАТЬ
> 3 СЕК.
Нажмите кнопку 3.
Вы переходите к программированию
следующего периода суток (Р+1).
Если это последний суточный период
вы переходите к программированию
первого (1) периода следующего
дня. Пиктограмма и № дня
изменятся. В зависимости от
НАСТРОЕК периодов может быть 4
или 6, а дней: 3 (5 однотипных будних
дня (12345)+ Сб (6) +Вс(7)) или 7
разных дней (1,2,3,4,5,6,7).
Нажмите кнопку 4.
Вы выйдете из режима
ПРОГРАММИРОВАНИЯ
РАСПИСАНИЯ, и перейдёте в
ОСНОВНОЙ режим.
R
4
P
3
- подъем; - утренний выход;
- приход на обед; - дневной выход;
- вечерний приход; - ночной сон.
рис.1.
Схема 1.
X СОПРЯЖЕНИЕ ПРИЕМНИКА и ТЕРМОСТАТА
На ПРИЕМНИКЕ в ВЫКЛЮЧЕННОМ состоянии нажмите и
удержите 3 сек. кнопку ВКЛЮЧЕНИЕ. Запустится
процедура сопряжения и, в течении 20 сек. будет гореть
ЖЕЛТЫЙ светодиодный индикатор ПЕРЕДАЧА. За это
время на ТЕРМОСТАТЕ нажмите кнопку 1 (до появления
символа ),затем длительно (>3 сек.) нажмите кнопку 4.
Если сопряжения не произойдет, то ЖЕЛТЫЙ индикатор на
ПРИЕМНИКЕ погаснет, и процедуру необходимо повторить.
При успешном сопряжении ЖЕЛТЫЙ индикатор моргнет 4
раза и погаснет. Для проверки сопряжения нажмите кнопки
включения на ПРИЕМНИКЕ и ТЕРМОСТАТЕ. Нажмите
кнопку ▲ на ТЕРМОСТАТЕ для увеличения установленной
температуры выше комнатной на несколько градусов.
Значок пламени начнет моргать, а на ПРИЕМНИКЕ
вместе с двукратным миганием ЖЕЛТОГО индикатора
ПЕРЕДАЧА включится ЗЕЛЕНЫЙ индикатор НАГРЕВ.
Проведите обратную процедуру нажав на ТЕРМОСТАТЕ
кнопку ▼ для уменьшения установленной температуры
ниже комнатной. На ПРИЕМНИКЕ, вместе с двукратным
миганием ЖЕЛТОГО индикатора ПЕРЕДАЧА погаснет
ЗЕЛЕНЫЙ индикатор НАГРЕВ, а на ТЕРМОСТАТЕ символ
пламени будет гореть постоянно.
XI Коды ошибок ТЕРМОСТАТА
џ Индикатор батарея мигает – низкий заряд АКБ.
џ E1 – ошибка связи
џ Е2 – внешний датчик температуры не шлет данные;
џ Е3 – ПРИЕМНИК не получает значений температуры
когда внешняя температура выше установленной.
џ Е4 – когда внешняя температура ниже установленной.
џ
