Инструкция по эксплуатации

--3

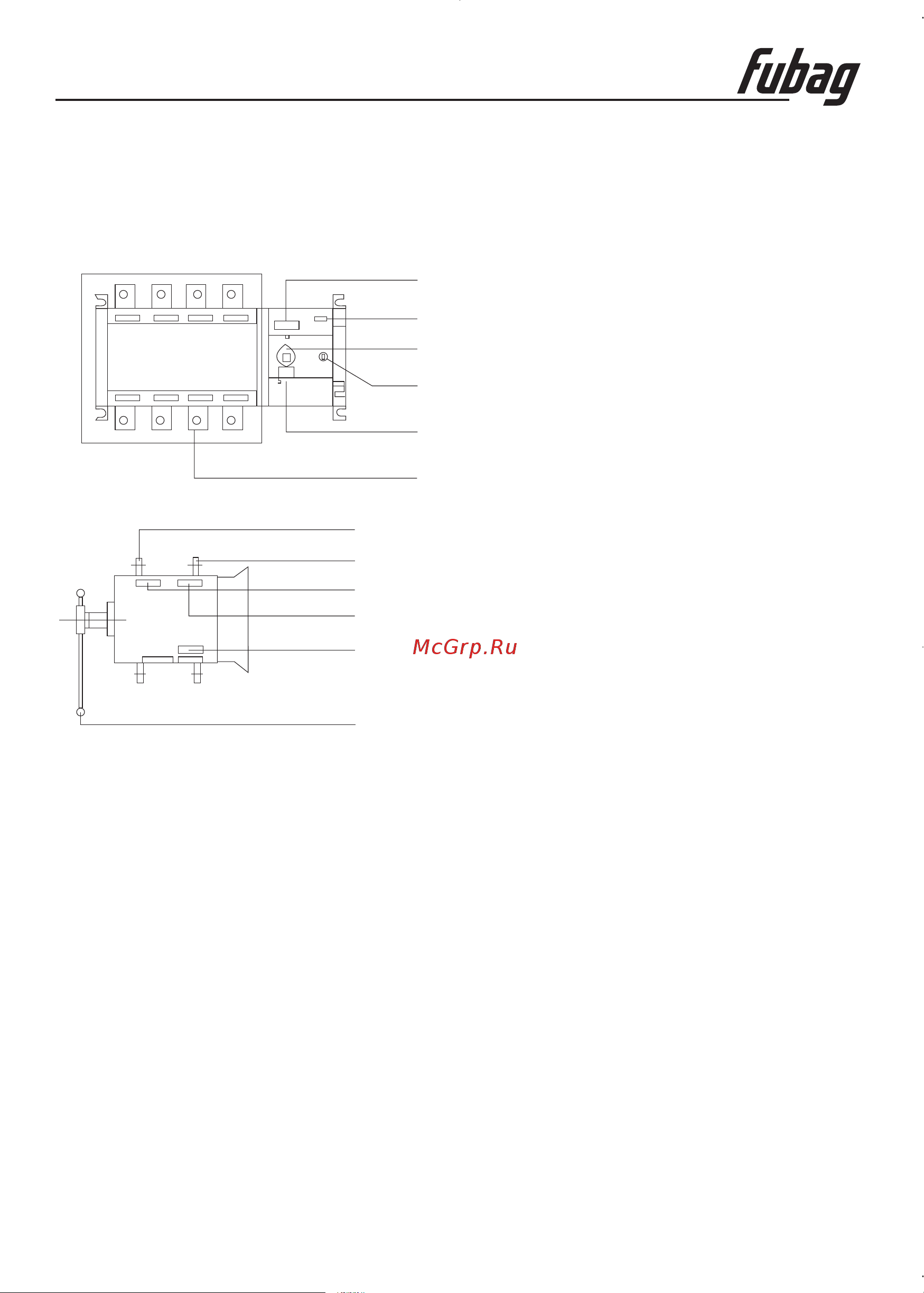

5. Конструкция блока

Тип и спецификация

Управляющее напряжение

Индикатор положения

Электрически замок

Механический замок

Главный переключатель

Линия I подключение к основному источнику питания

Линия II подключение к резервному источнику питания

101-106 вход выход управляющего напряжения

201-206 клемма управления переключателем

301-306 клемма индикатора рабочего состояния переключателя

Ручка управления

- Электрический замок: предназначен для управления питанием. Когда замок

разблокирован, осуществляется автоматическое дистанционное управление

переключателем, когда замок заблокирован, управление переключателем может

осуществляться только в ручном режиме.

- Ручка управления: перед использованием ручки управления необходимо разблокировать

электрический замок.

- Механический замок: перед проведением технического обслуживания необходимо

заблокировать электрический замок, установить переключатель в положение 0 и

заблокировать механический замок, после чего вы можете приступить к обслуживанию.

- Индикатор положения: показывает рабочее положение переключателя (I, 0, II).

- Управляющее напряжение: управляющее напряжение переключателя составляет 220 В

переменного тока.

- Корпус переключателя. Передняя часть – линия I: подключение к основному источнику

питания. Задняя часть – линия II: подключение к резервному источнику питания.
