Fubag Startmaster DS 30(230V) [6/8] Инструкция по эксплуатации

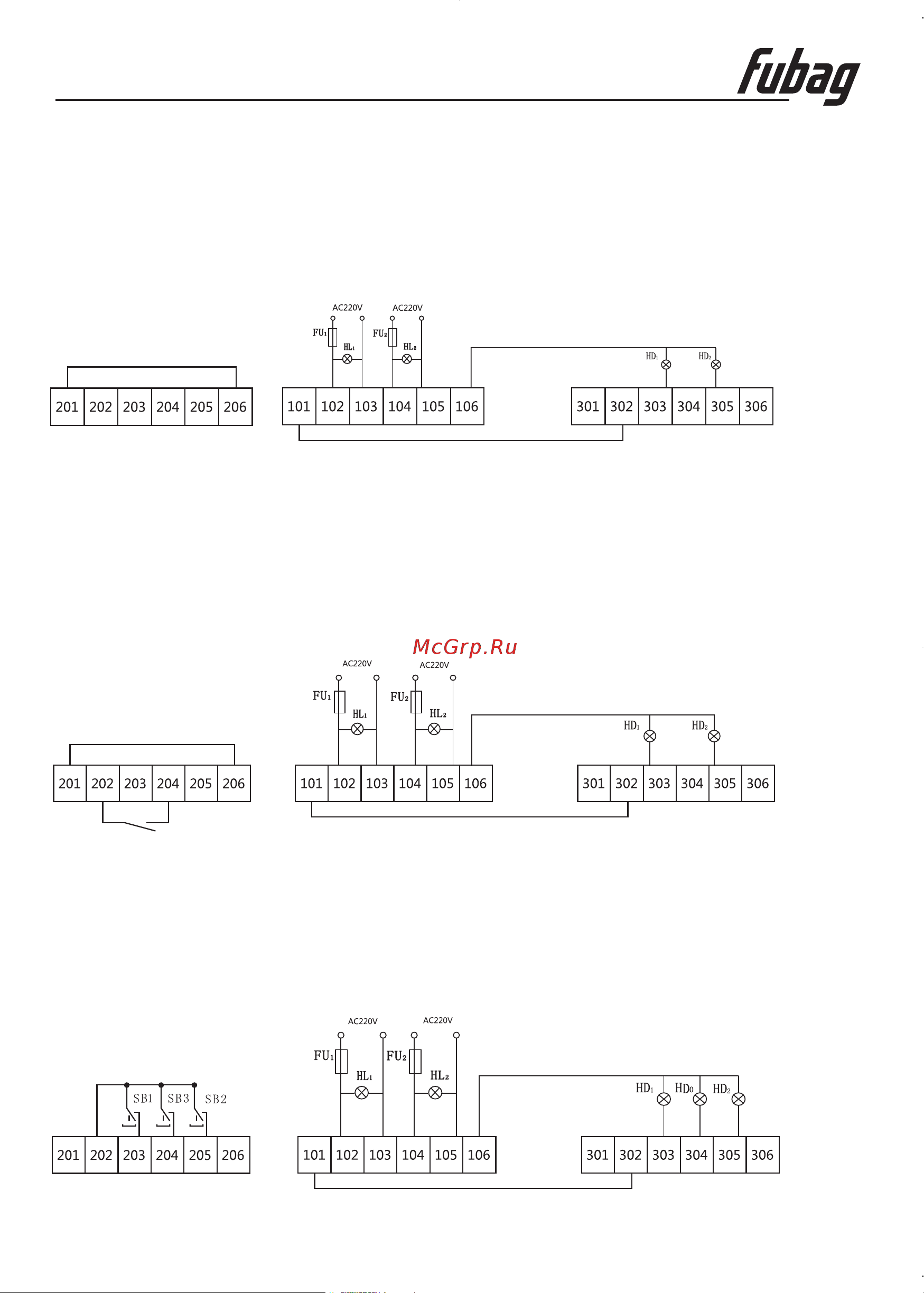

![Fubag Startmaster DS 30(230V) [6/8] Инструкция по эксплуатации](/views2/1887375/page6/bg6.png)
www.fubag.ru
Инструкция по эксплуатации
--5
Автоматический режим
Основной
источник
питания
Резервный
источник
питания
HL1, HL2
HD1, HD2
FU1, FU2
101~106 201~206 301~306
- индикаторы основного и резервного источника питания
- индикаторы основного и резервного источника питания
- предохранитель на 2А
- клеммы блока
Автоматический режим + принудительное переключение в "0"
(отключение двойного источника питания)
Основной
источник
питания
Резервный
источник
питания
HL1, HL2
HD1, HD2
FU1, FU2
101~106 201~206 301~306
- индикаторы основного и резервного источника питания
- индикаторы основного и резервного источника питания
- предохранитель на 2А
- клеммы блока
Дистанционный режим
Основной
источник
питания
Резервный
источник
питания
SB1
SB2
SB3
- кнопка включения питания (пассивный переключатель),
основной источник питания
- кнопка включения питания (пассивный переключатель),
резервный источник питания
- кнопка "0" (пассивный переключатель) (с самоблокировкой)
Содержание
- Operator s manual инструкция по эксплуатации 1
- Инструкция по эксплуатации 2
- Описание блока автоматики 2
- Правила безопасности 2
- Инструкция по эксплуатации 3
- Технические характеристики 3
- Условия эксплуатации 3
- Устройство рассчитано на работу с переменным током напряжением до 660 в и частоту тока 50 гц температура окружающей среды должна быть не более 40 с и не менее 5 с высота расположения установки не должна превышать 2000 м над уровнем моря уровень загрязнения места установки 3 по гост р 51321 2000 категория установки с электроприемниками iv 3 угол наклона щита блока не должен превышать 22 5 3
- Инструкция по эксплуатации 4
- Конструкция блока 4
- Автоматический и ручной дистанционный режимы 5
- Инструкция по эксплуатации 5
- Монтажные габариты 5
- Подключение 5
- Www fubag ru 6
- Автоматический режим 6
- Автоматический режим принудительное переключение в 0 отключение двойного источника питания 6
- Дистанционный режим 6
- Инструкция по эксплуатации 6
- Www fubag ru 7
- Инструкция по эксплуатации 7
- Медные шины блока слева направо линии i ii подключаются к основному источнику питания спереди и к резервному источнику питания после а в с n питание цепи управления осуществляется от общего источника питания и резервного источника питания фазы c и n линии цепи управления i ii 220 в переменного тока подключаются соответственно к клеммам 102 103 104 105 клемма 102 подключается к основному источнику питания клемма 104 подключается к резервному источнику питания клеммы 101 106 предназначены подключения источника питания цепи управления сигнальными индикаторами к клемме 106 подключается фаза обратите внимание на то что клеммы 101 106 не должны подключаться к какой либо другой линии для нижней верхней клеммы i ii a b c n в качестве выходного порта может применяться подключение по медной шине или проводное подключение 7
- Подключение блока автоматики 7
- Подключение электростанции 7
- Во время транспортировки и хранения блока старайтесь беречь его от попадания влаги рекомендуется хранить блок в сухом хорошо проветриваемом помещении и не подвергать его воздействию повышенной влажности коррозионно опасных газов и пыли после вскрытия упаковки рекомендуется снова упаковать устройство если предполагается перевозить его к месту работы или на хранение 8
- Гарантийные обязательства 8
- Гарантийный срок на оборудование указывается в прилагаемом сервисном талоне гарантия относится к дефектам в материалах и узлах и не распространяется на компоненты подверженные естественному износу и работы по техническому обслуживанию гарантийному ремонту подлежат только очищенные от пыли и грязи устройства в заводской упаковке полностью укомплектованные имеющие инструкцию по эксплуатации гарантийный талон с указанием даты продажи при наличии штампа магазина заводского номера и оригиналов товарного и кассового чеков выданных продавцом в течение гарантийного срока сервисный центр устраняет за свой счёт выявленные производственные дефекты производитель снимает свои гарантийные обязательства и юридическую ответственность при несоблюдении потребителем инструкций по эксплуатации самостоятельной разборки ремонта и технического обслуживания устройства а также не несет никакой ответственности за причиненные травмы и нанесенный ущерб 8
- Инструкция по эксплуатации 8
- Неисправности и их устранение 8
- Обслуживание блока может производиться только квалифицированным персоналом с допуском работы с силовыми сетями и электроустановками напряжением до 1000 вольт всегда отключайте блок от сети и электростанции при обслуживании внутри блока существуют высокие напряжения и токи опасные для жизни 8
- Техническое обслуживание 8
- Хранение и транспортировка 8
