Инструкция по эксплуатации
--6

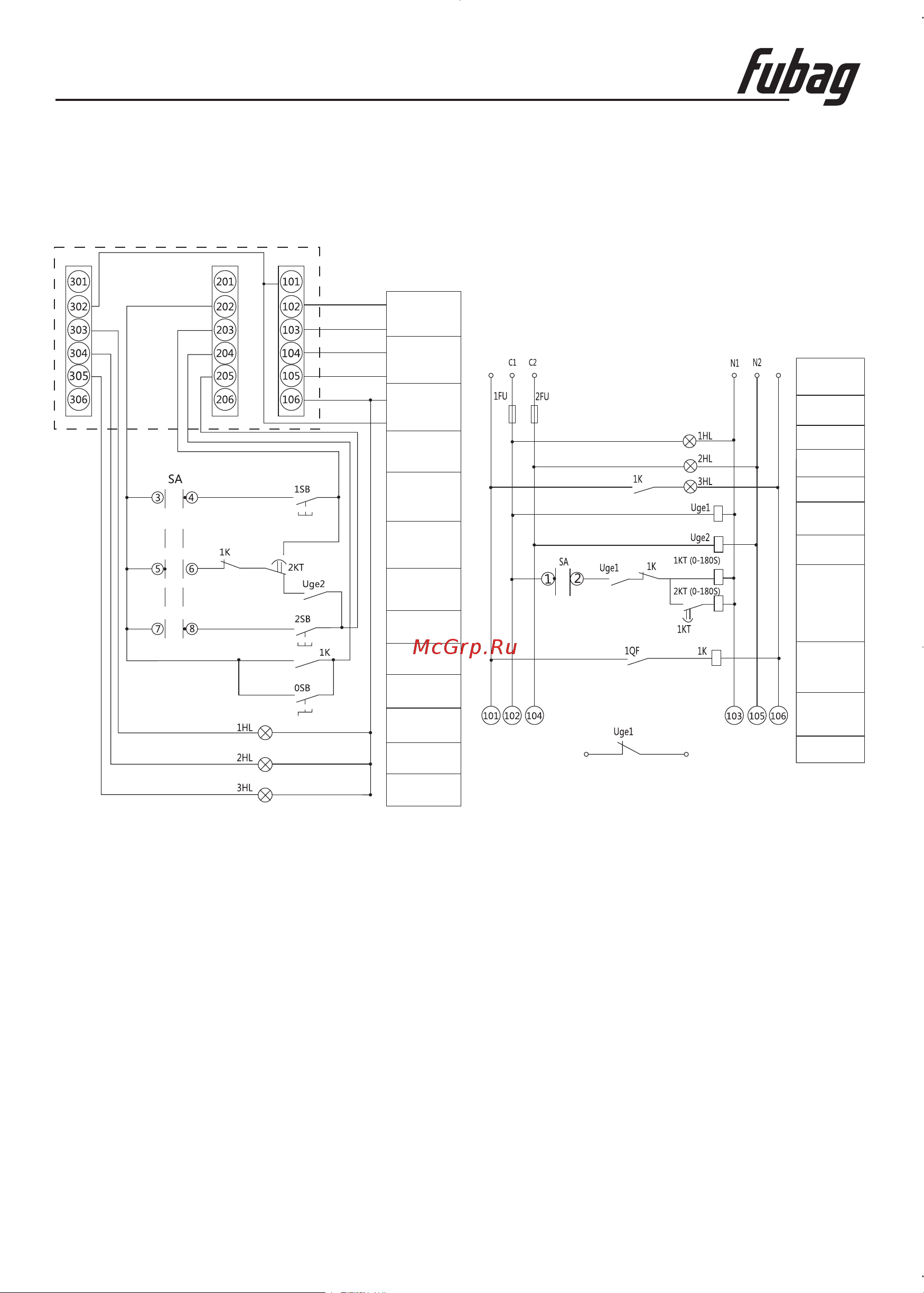

Подключение электростанции
Авто Ручной
Авто Ручной
Вход
основного
источника
питания
Вход
резервного
источника
питания
Выход
220 В
переменного
тока
Вход
основного
источника
питания,
ручной режим
Вход
основного
источника
питания,
авто режим
Вход
аварийного
источника
питания,
авто режим
Ручное
переключение
резервного
источника
питания
Авто
переключение
из
положения "0"
Аварийное
переключение
из
положения "0"
Основной
источник
питания
Положение "0"
Резервный
источник
питания
C1, N1
Вход
основного
источника
питания
C2, N2
Вход
резервного
источника
питания
Индикатор
основного
источника
питания
Индикатор
резервного
источника
питания
Индикатор
защиты
линии
Реле
напряжения
основного
источника
питания
Реле
напряжения
резервного
источника
питания
Переключе-
ние
основного
источника
питания
Защита
основной
линии
101-106
клеммы
Пуск
генератора
101 - 106
201 - 206
301 - 306
1QF
1KT
2KT
клеммы входа и выхода питания
клеммы цепи управления
клеммы индикаторов состояния
аварийный выключатель защитного
выключателя основной цепи (основного источника питания)
задержка включения (0 - 180 с)
задержка выключения (0 - 180 с)
Подключение блока автоматики
- Медные шины блока слева направо, линии I, II подключаются к основному источнику
питания (спереди) и к резервному источнику питания (после А, В, С), N.
- Питание цепи управления осуществляется от общего источника питания и резервного
источника питания, фазы C и N.
- Линии цепи управления I, II 220 В переменного тока подключаются соответственно к
клеммам 102~103, 104~105. Клемма 102 подключается к основному источнику питания,
клемма 104 подключается к резервному источнику питания.
- Клеммы 101, 106 предназначены подключения источника питания цепи управления
сигнальными индикаторами. К клемме 106 подключается фаза. Обратите внимание на то,
что клеммы 101, 106 не должны подключаться к какой-либо другой линии!
- Для нижней (верхней) клеммы I, II, A, B, C, N в качестве выходного порта может применяться
подключение по медной шине или проводное подключение.
