10 | Polski
1 609 92A 1ZF | (13.1.16) Bosch Power Tools
Podłączenie odsysania pyłów
Nasadzić wąż odsysania 3 (osprzęt) na króciec odsysania 4.
Połączyć wąż odsysania 3 z odkurzaczem (osprzęt). Przegląd
dotyczący podłączenia do różnych odkurzaczy znajdą Pań-
stwo na końcu tej instrukcji.
Jeżeli podłączony jest system odsysania pyłu, należy wyłą-
czyć system zdmuchiwania wiórów (zob. „Urządzenie wy-
dmuchowe wiórów“).
Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.
Praca
Rodzaje pracy
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Regulacja ruchu oscylacyjnego
Regulowana czterostopniowa oscylacja brzeszczotu zapew-
nia optymalne dostosowanie prędkości cięcia, mocy skrawa-
nia i jakości cięcia do właściwości obrabianego materiału.
Za pomocą dźwigni 7 można regulować ruch oscylacyjny, tak-
że podczas biegu maszyny.
Optymalny dla konkretnego zastosowania stopień oscylacji
można dobrać jedynie drogą prób. Następujące wskazówki
mogą ułatwić dobór:
– oscylacja powinna być tym mniejsza (względnie całkowicie
wyłączona), im dokładniejsze ma być cięcie, o miękkich,
nie wyszczerbionych krawędziach.
– do obróbki materiałów cienkich (np. blach), ruch oscyla-
cyjny należy wyłączyć.
– obróbkę materiałów twardych (np. stali) należy prowadzić
przy małych ruchach oscylacyjnych.
– obróbki materiałów miękkich oraz cięcia drewna zgodnie z
rysunkiem słojów, można dokonywać z maksymalną wiel-
kością ruchu oscylacyjnego.
Ustawianie kąta uciosu (zob. rys. G)
Aby ustawić kąt cięcia, podstawę 6 można pochylić w prawo
lub lewo w zakresie do 45° na prawo lub lewo.
Przy cięciu pod kątem zastosowanie obudowy 9 iosłony prze-
ciwodpryskowej 16 nie jest możliwe.
W razie potrzeby zdjąć pokrywę ochronną 9 (zob. „Osłona od-
sysania“, str. 9) i usunąć osłonę przeciwodpryskową 16 (zob.
„Płytka ochronna“, str. 9).
Wyjąć magazynek 5 z podstawy 6 (PST 800 PEL/
PST 8000 PEL/PST 8500 PEL).
Zwolnić śrubę 19 i przesunąć lekko podstawę 6 wkierunku
króćca odsysania 4.
W celu umożliwienia precyzyjnego ustawienia kątowego pod-
stawa posiada z prawej i lewej strony aretowane położenia:
0°, 22,5° i 45°. Przechylić podstawę 6 na wybraną pozycję,
zgodnie z podziałką 20. W celu ustawienia innych wartości
położeń kątowych należy wykorzystać kątomierz.
Następnie do oporu wsunąć podstawę 6 wkierunku brzesz-
czotu 15.
Dokręcić ponownie śrubę 19.

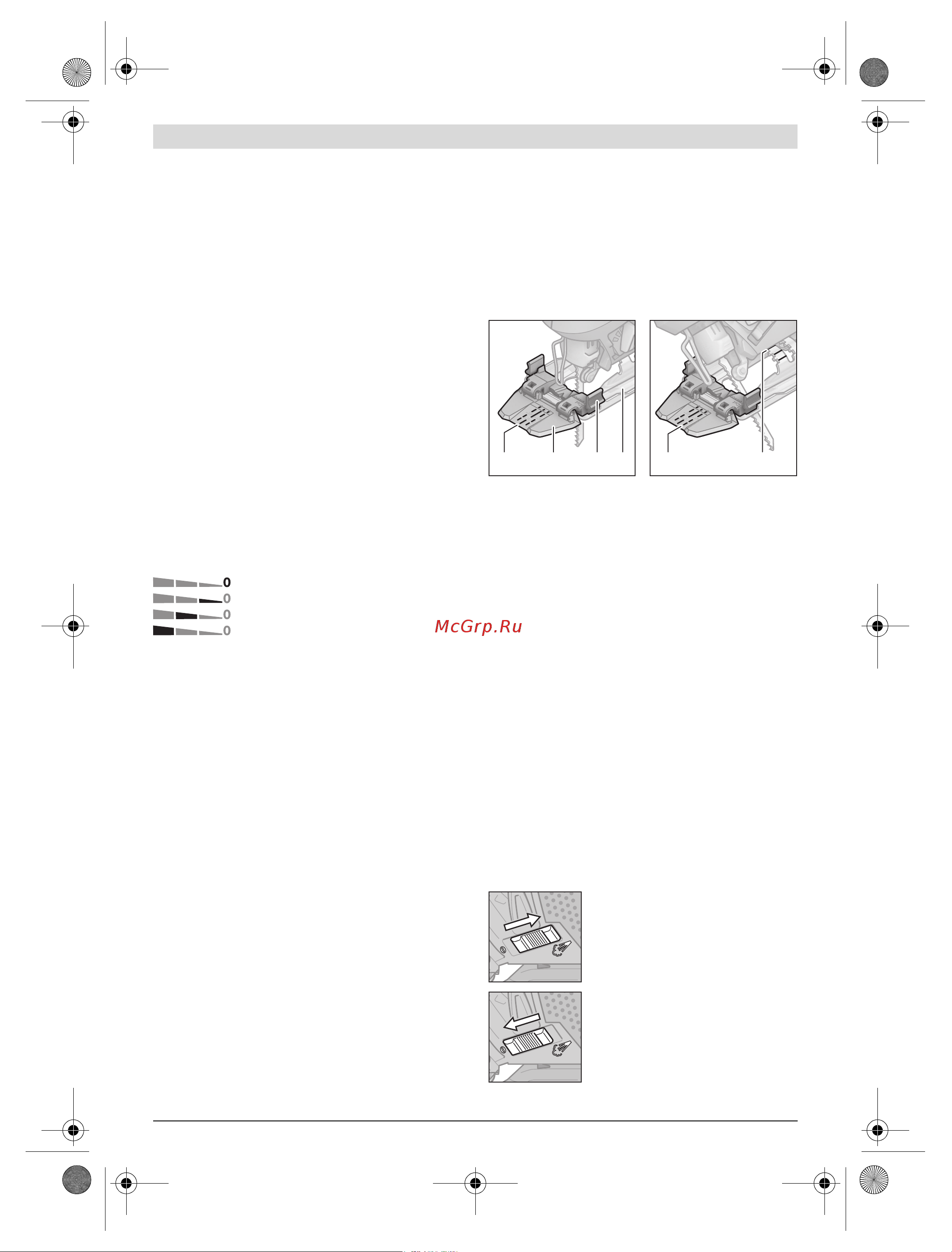

Kontrola linii cięcia przy cięciach ukośnych
Dla ułatwienia kontroli linii cięcia na okienku „Cut Control“ 11
umieszczony został wskaźnik 21 cięcia pod kątem prostym 0°
i po jednym wskaźniku 22 cięcia w lewą lub w prawą stronę
pod kątem 45° zgodnie z podziałką 20.
Wskaźnik cięcia pod kątem między 0° i 45° można uzyskać
proporcjonalnie. Można go dodatkowo zaznaczyć na okienku
„Cut Control“ 11 za pomocą niezmywalnego pisaka, a potem
ponownie usunąć.
W przypadku cięć precyzyjnych należy uprzednio wykonać
cięcia próbnego.
Przestawianie płyty podstawy (zob. rys. G)
Wykonywanie cięć w pobliżu krawędzi możliwe jest po prze-
stawieniu podstawy 6 w jej tylne położenie.
Zwolnić śrubę 19 i przesunąć podstawę 6 do oporu w kierun-
ku króćca odsysania 4.
Dokręcić ponownie śrubę 19.
Cięcie z przesuniętą stopką 6 jest możliwe tylko przy kącie
uciosu wynoszącym 0°. Oprócz tego nie wolno stosować kon-
troli linii cięcia „Cut Control“ ze stopką 10, ani też osłony prze-
ciwodpryskowej 16.
Urządzenie wydmuchowe wiórów
Dzięki funkcji nadmuchu, który usuwa wióry 8, użytkownik
może przez cały czas obserwować linię cięcia.
ruch oscylacyjny wyłączony
mały stopień oscylacji
średni stopień oscylacji
wysoki stopień oscylacji
Włączenie urządzenia wydmuchowego
wiórów:
W przypadku prac, przy których powstaje
duża ilość odpadów – w drewnie, tworzy-
wach sztucznych itp., należy przesunąć
przełącznik 8 w kierunku króćca.
Wyłączenie urządzenia wydmuchiwania
wiórów:
W przypadku prac w metalu, jak również
przy zamontowanym systemie odsysania
pyłu, należy przesunąć przełącznik 8 w
kierunku brzeszczotu.
0°
45°
45°
0°
22,5 °
45°
0°
45°
45°
21
22
11 10 6
20
