ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
17
Для подключения турникета и доступа ко всем необходимым
контактам необходимо снять верхнюю крышку.
Для этого нужно открыть с помощью ключа и снять оба контейнера,
расположенные внутри стоек турникета, затем отпустить 4 шпильки (Рисунок
9 – 1) крепления верхней крышки и снять крышку в указанном направлении.

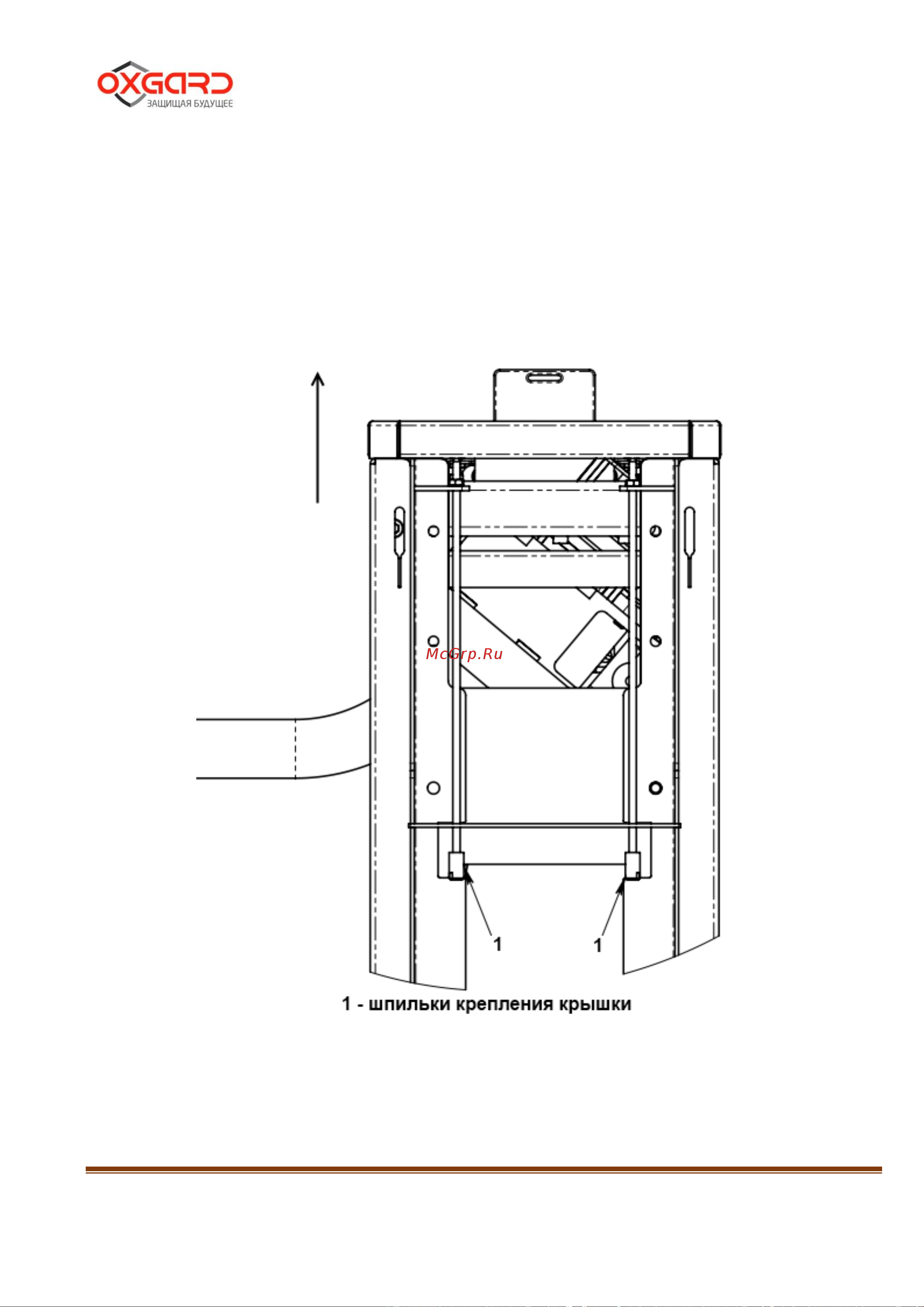

Рисунок 9 – Демонтаж верхней крышки турникета
