ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
18

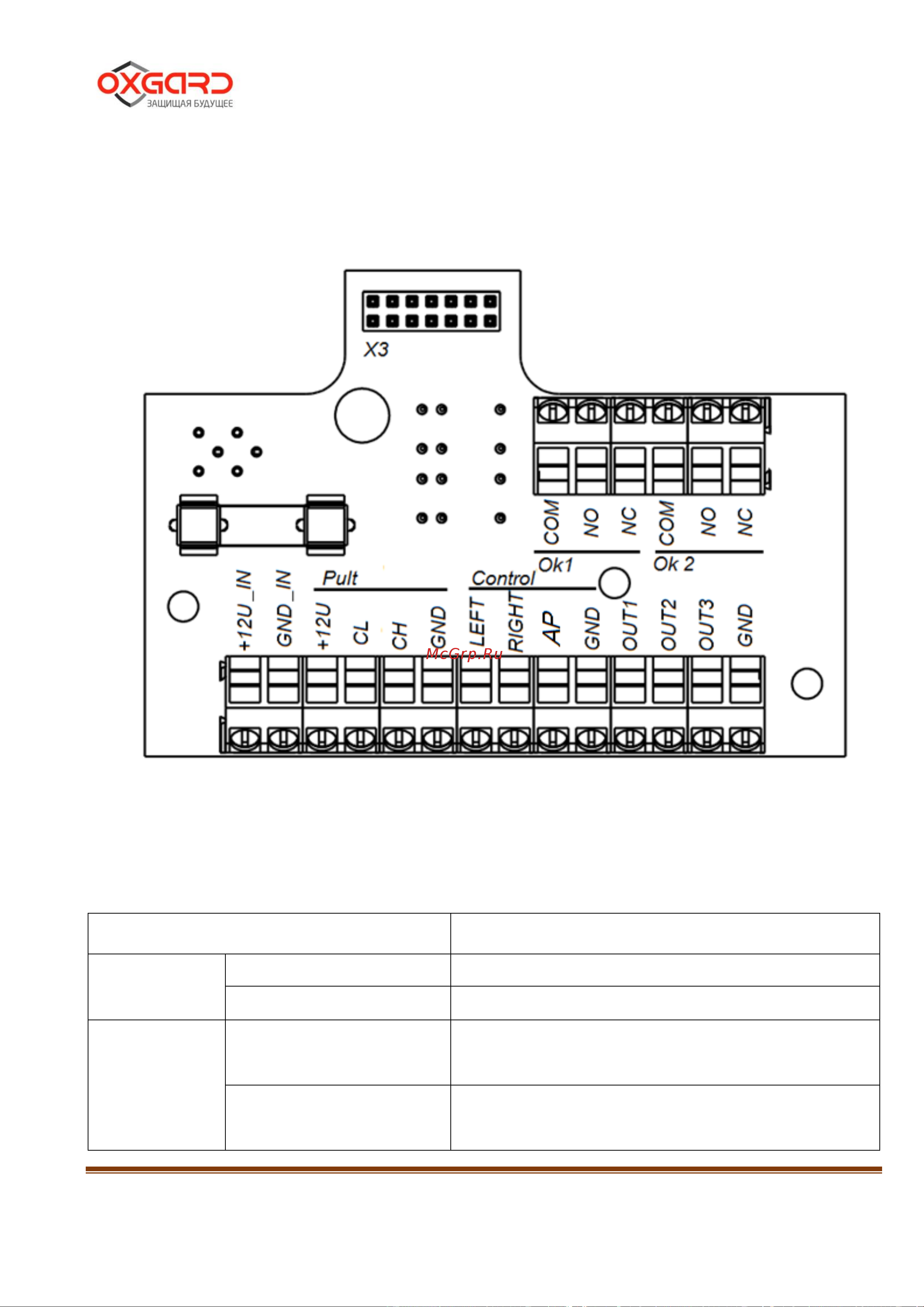

Рисунок 10 – показан внешний вид кросс-платы и расположение
разъемов для подключения БП, ПУ, СКУД и ОПС. Расположение кросс-
платы (Рисунок 8 – 5).
Рисунок 10 – Внешний вид кросс-платы
В таблице 1 приведены режимы работы турникета при различных
положениях джамперов на материнской плате.
Таблица 1 – Режим работы турникета
Положение джамперов
Режим работы турникета
Potential
Mode
Х1 положение «On»
Потенциальный режим (п. 5.3)
Х1 положение «OFF»
Импульсный режим (п. 5.3)
Remot
Control
Х3 положение «OFF»
Турникет на команды пульта не реагирует,
состояние кнопок транслируется на выходы
OUT1... OUT 3 (п. 5.4)
Х3 положение «On»
Турникет управляется пультом, состояние
кнопок транслируется на выходы OUT1... OUT
3 (п. 5.4)
