ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
35
ПРИЛОЖЕНИЕ Б — Расположение монтажных отверстий
относительно внешних габаритов турникета

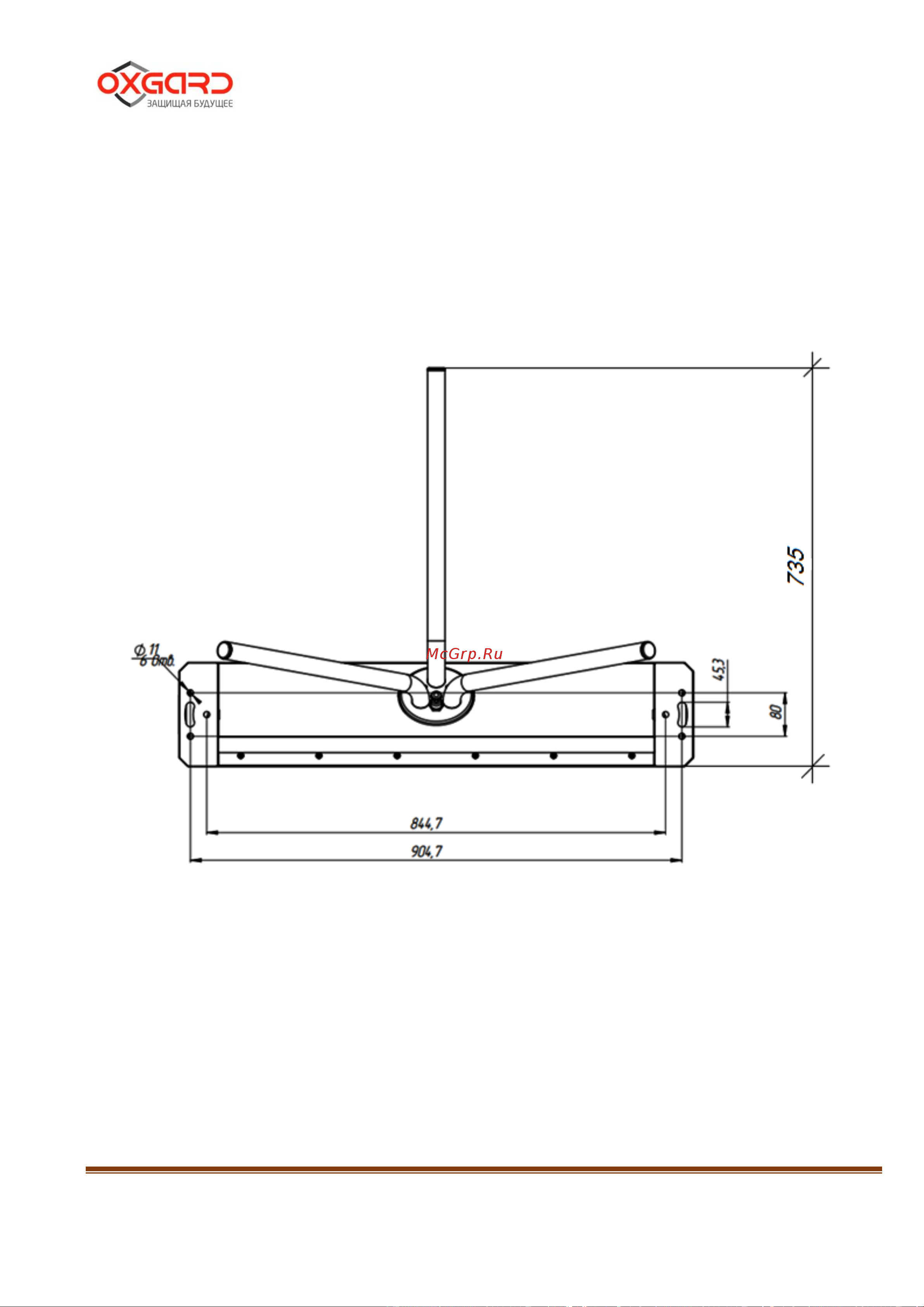

Рисунок 16 – расположение монтажных отверстий относительно
внешних габаритов турникета.
Рисунок 16 – Расположение монтажных отверстий относительно внешних габаритов турникета
