ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
24
Назначение контактов представлено в таблице 4, Рисунок 12 –
нумерация кнопок пульта. Для данной группы контактов максимальный
выходной ток не более 150 мА, допустимое напряжение не более 24 В.

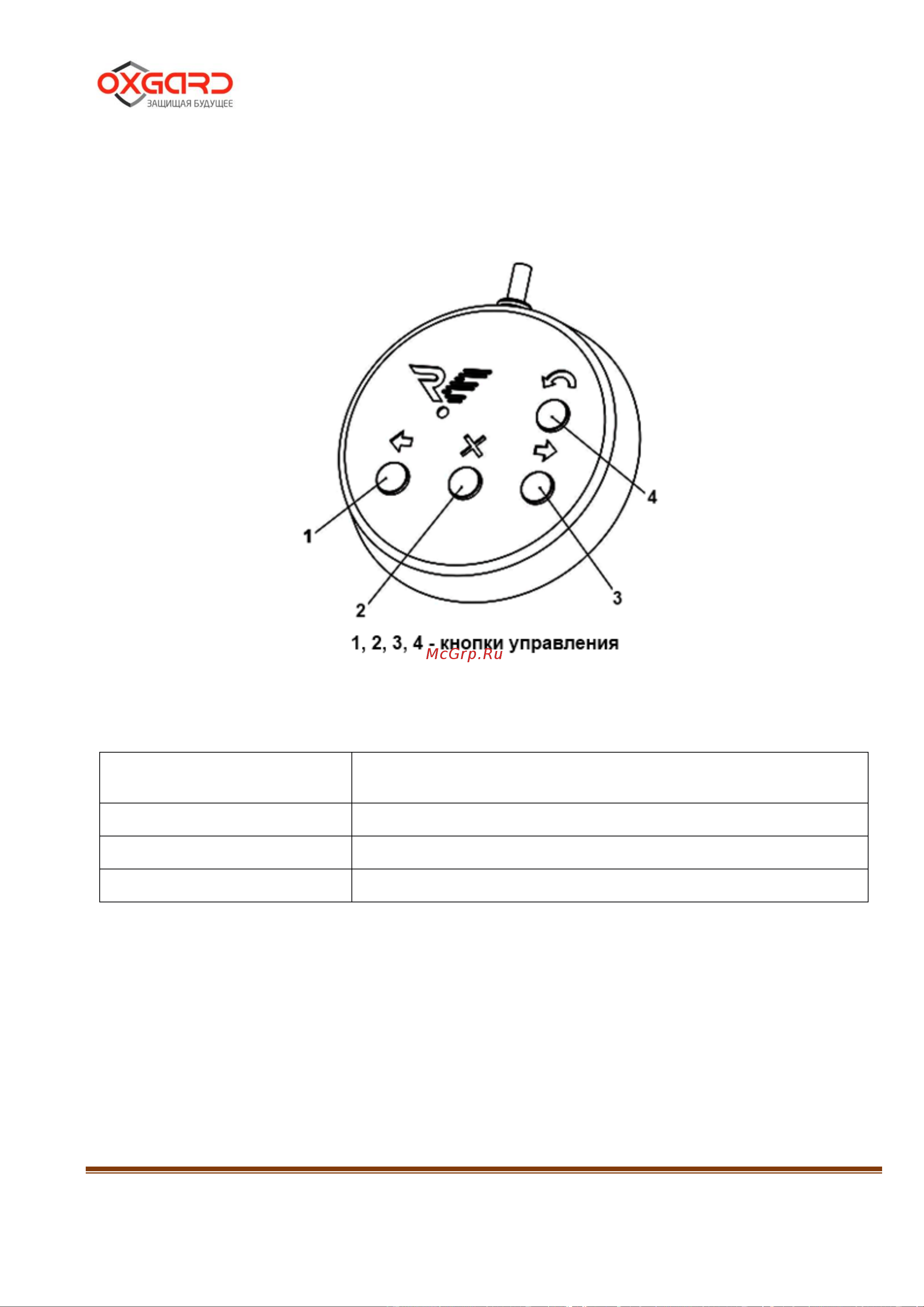

Рисунок 12 – Нумерация кнопок ПУ
Таблица 4 – Назначение группы контактов OUT
Маркировка контактов
Назначение контактов
OUT1
Состояние кнопки «Влево» (1)
OUT2
Состояние кнопки «Вправо» (3)
OUT3
Состояние кнопки «АР» (4)
Выходы OUT1...OUT3 отображают текущее состояние кнопок ПУ –
транзистор открывается при нажатии на соответствующую кнопку.
