ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
27
5.5 Подключение картоприемника
С внутренней стороны стоек картоприемника расположены два
контейнера с замками, для быстрого доступа к изъятым картам, а также для
доступа крепежным винтам верхней крышки.
Плата картоприемника расположена под верхней крышкой турникета.
Для подключения картоприемника необходимо снять верхнюю крышку

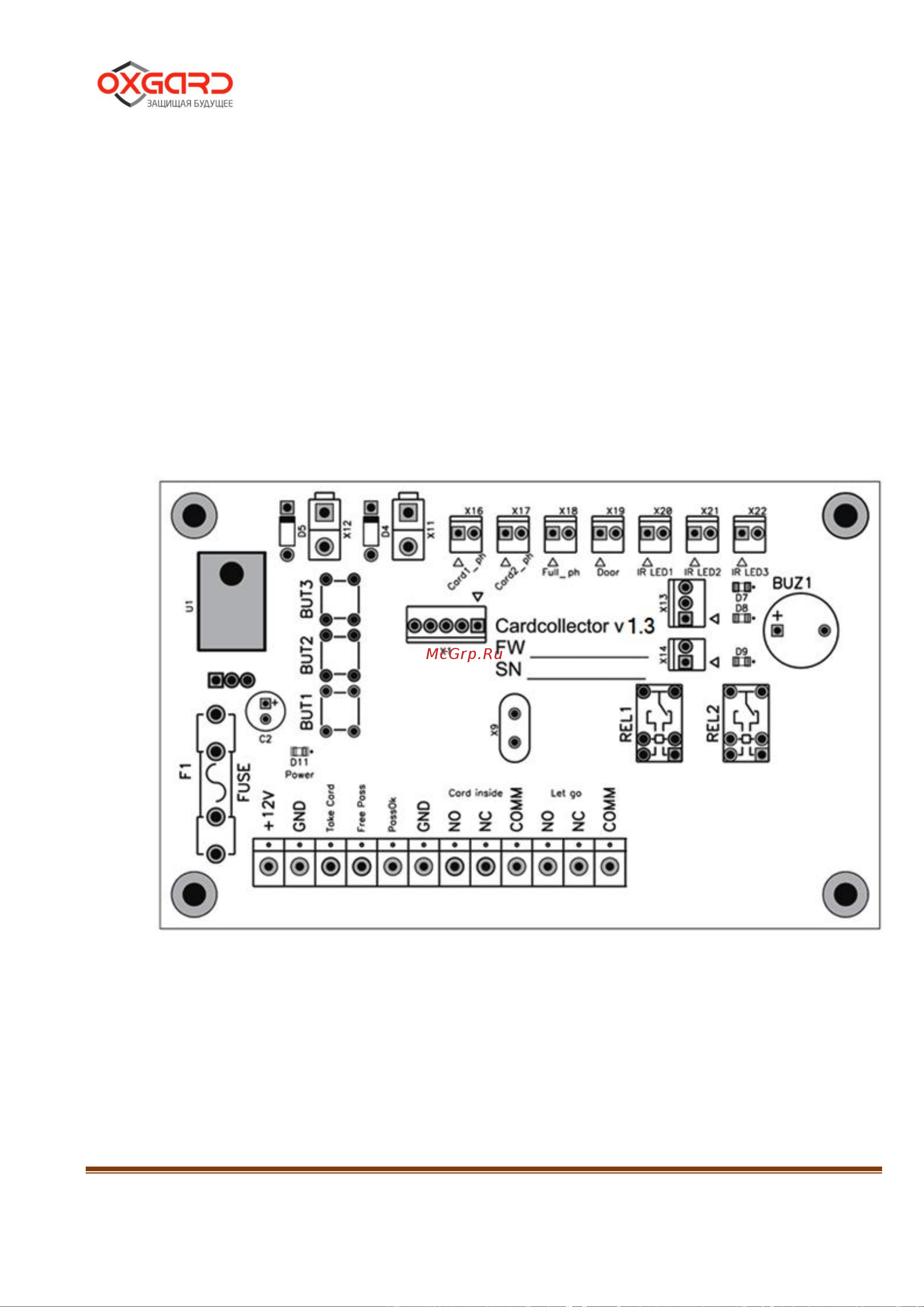

Рисунок 15 – внешний вид платы картоприемника и расположение
разъемов для подключения БП, ИУ и СКУД.
Рисунок 15 – Внешний вид платы картоприемника
