uPC3 – rel 1.8 – 11/2021
23
определяться с учетом температуры в
помещении или температуры вытяжного
воздуха (если имеются датчики), ниже
представлено поведение при температуре в
помещении:
Если температура в помещении превышает
заданное значение, установка запускается в
режиме охлаждения и остается в режиме
охлаждения до тех пор, пока температура в
помещении не станет ниже заданного значения
нагрева в течение установленного времени,
тогда режим нагрева активируется с заданным
значением нагрева. Таким же образом, если
начальная температура ниже заданного
значения нагрева, установка запускается в
режиме обогрева и остается в режиме
обогрева, пока температура в помещении не
станет больше заданного значения охлаждения
в течение установленного времени.
6.4 Стратегия регулирования
температуры
Внешняя компенсация
При наличии внешнего датчика температуры
можно отрегулировать заданное значение
температуры в соответствии со значением,
считываемым данным датчиком. Компенсация
может быть прямой или обратной, и происходит
добавление смещения к заданному значению
температуры.
Компенсация выполняется только при
регулировании температуры в помещении или
температуры вытяжного воздуха. Для
регулирования температуры притока нет
необходимости в компенсации, так как сама
регулировка компенсирует внешние условия.
Регулирование вытяжка / помещение
Регулирование устройства может быть
выполнено в соответствии с температурой
вытяжного, приточного воздуха или
температурой в помещении.
Расчет мощности, установленной в случае
регулирования по температуре вытяжного
воздуха или помещения, выполняется с
помощью ПИД регулятора, который изменяет
заданное значение между минимальным и
максимальным значением.
Регулирование температуры притока
Регулирование температуры основывается на
температуре приточного воздуха и ее заданном
значении. Если заданное значение установлено
для температуры помещения или вытяжного
воздуха, оно будет преобразовано в
температуру приточного воздуха.
Для расчета мощности устройств используется
последовательность ПИД регулятора.

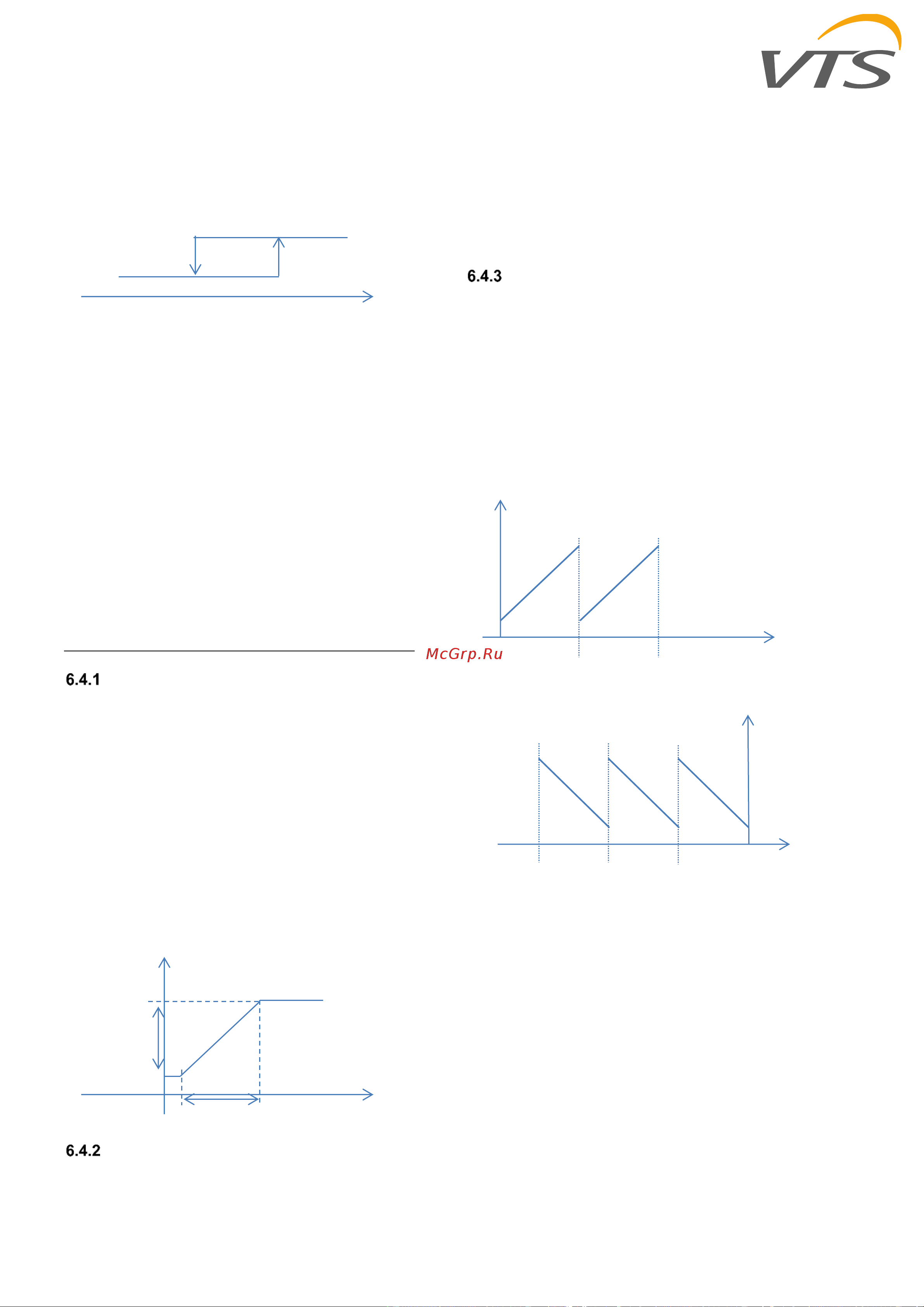

На графике ниже показана последовательность
ПИД регулятора в случае охлаждения:
На графике ниже показана последовательность
ПИД регулятора в случае нагрева:
С уникальным заданным значением и
различными наборами параметров ПИД-
регулятора первый запрос рассчитывается со
стандартным ПИД. Второй запрос начинается,
когда первый достиг 100%. Уставка для второго
устройства регулирования одинакова, а набор
параметров ПИД-регулятора отличается.
Согласно поведению ПИД второго устройства,
процент его активации при запуске должен быть
равен «смещению», но благодаря
инкрементному ПИД можно учитывать только
последнюю вычисленную разницу, так что нет
никаких скачков и второе устройство запустится
с минимальной мощностью, затем оно будет
регулироваться в соответствии с параметрами
ПИД и температурой притока.
В случае, если у нас есть 2 устройства, но одно
не доступно, когда это требуется в
Температура в помещении
Охлаждение
Нагрев
Наружная температура
Приток/
Вытяжка
Уставка
Уставка
Уставка
Разница
Смещение
Температура притока
Уставка
Свободное
охлаждение
или вращательное
восстановление
Теплообменник
охлаждения
100%
0%
Температура притока
Уставка
Свободный
нагрев или
восстановление
Водяной
нагрев
100%
0%
Второй
нагрев
Минимум.
Максимум
0%
100%
