uPC3 – rel 1.8 – 11/2021
28

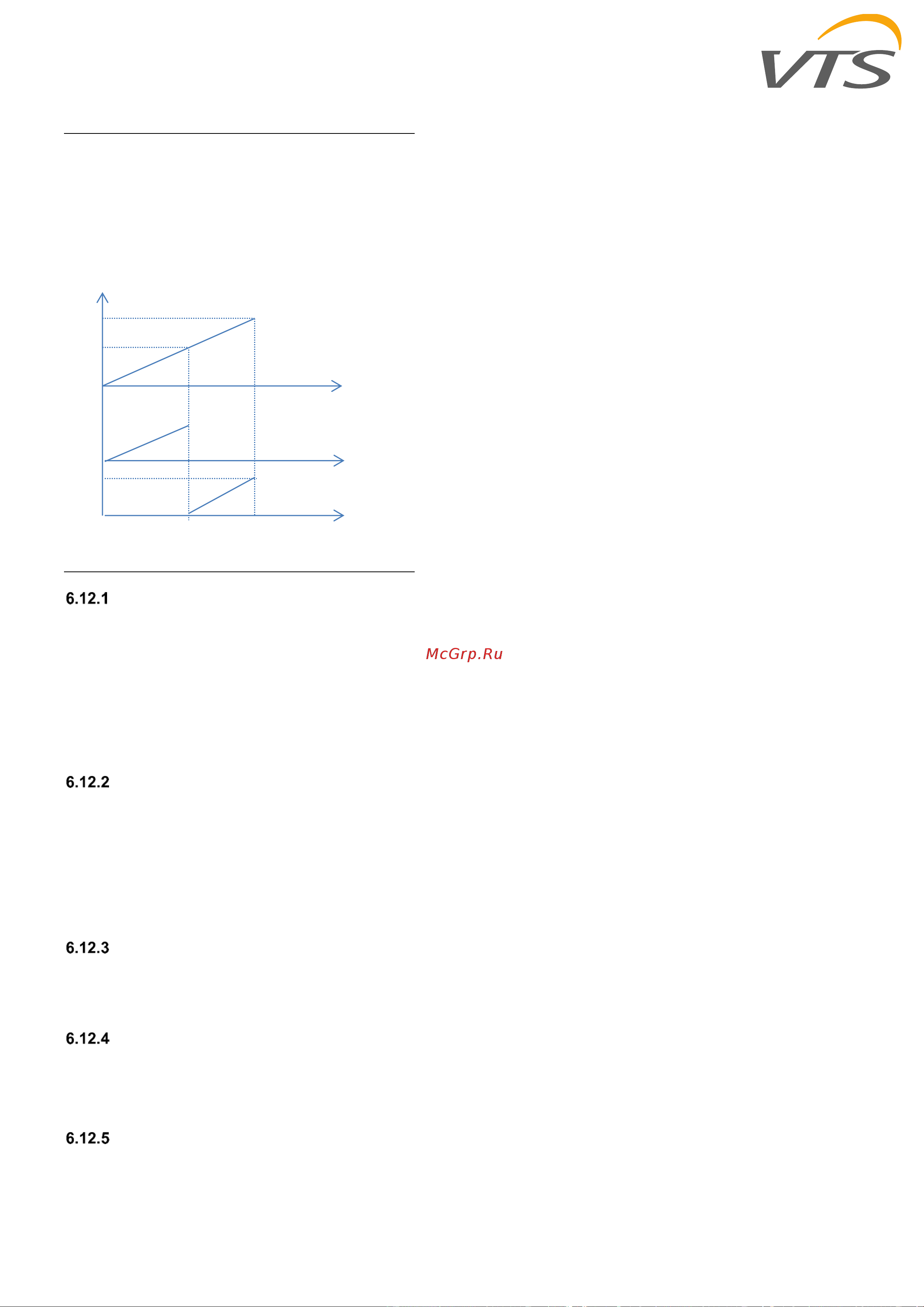

6.11 Регулирование CO
2
Сигнал разделяется и напрямую влияет на
степень подачи наружного воздуха и
обеспечивает коррекционный сигнал для
частотного преобразователя (VFD). Сигнал
коррекции частотного преобразователя (VFD)
ограничен максимально допустимыми
настройками.
6.12 Второстепенные функции
Защита от залипания уплотнений
В установке с насосами или конфигурации с
паром контроллер должен проверить,
оставались ли насосы длительное время в
состоянии ВЫКЛ. После одной недели насос
должен запускаться в любых условиях, чтобы
избежать риска залипания уплотнений. Клапан
открывается на 100%. Время не сохраняется в
постоянной памяти.
Пожарная тревога
В случае пожарной тревоги по цифровому
входу или при температуре вытяжного воздуха
> 70 ° C активируется процедура пожарной
тревоги.
Все устройства остановлены, но вентилятор
может работать в соответствии с настроенными
параметрами.
Авария фильтров
Когда активен аварийный сигнал о загрязнении
фильтра, можно увеличить скорость вращения
вентилятора на заданное значение %.
Принудительное управление
сигналами ввода / вывода (I/O)
Можно принудительно ввести входные и
выходные значения в меню настроек ввода /
вывода (In/Out settings).
Планировщик
На пульте HMI Basic возможно установить
количество активных диапазонов (максимум 6),
для каждого из которых – время запуска и
заданное значение комнатной температуры.
Как для расписания uPC3, так и для HMI Basic
можно будет использовать временные
диапазоны, установленные на все дни недели,
с понедельника по пятницу, в субботу и
воскресенье, день за днем.
На uPC3 будет 4 временных диапазона, и для
каждого из них можно будет установить время
запуска и режим работы устройства (ВЫКЛ,
ЭКО, Оптимальный, Комфортный). Для каждого
режима будет применяться набор значений:
уставка основного регулирования, уставка
влажности (при наличии датчика влажности),
уровень CO2 или уставка расхода воздуха (при
наличии датчика перепада давления).
Помимо ежедневного временного диапазона,
возможно установить до 3 специальных
периодов и 6 специальных дней, для каждого из
которых можно установить режим работы
устройства (ВЫКЛ, ЭКО, Оптимальный,
Комфортный).
Настройки расписания uPC3 и пульта HMI Basic
имеют одинаковый приоритет.
Последний установленный набор параметров
будет решающим.
Параметры расписания:
1. Нет графика
2. Расписание uPC3
3. Расписание HMI Basic
4. Расписание uPC3, активация HMI Basic.
CO2 [ppm]
75%
ПИД сигнал
100%
%
Камера смешивания
Частотный
преобразователь (VFD)
100%
%
Макс
