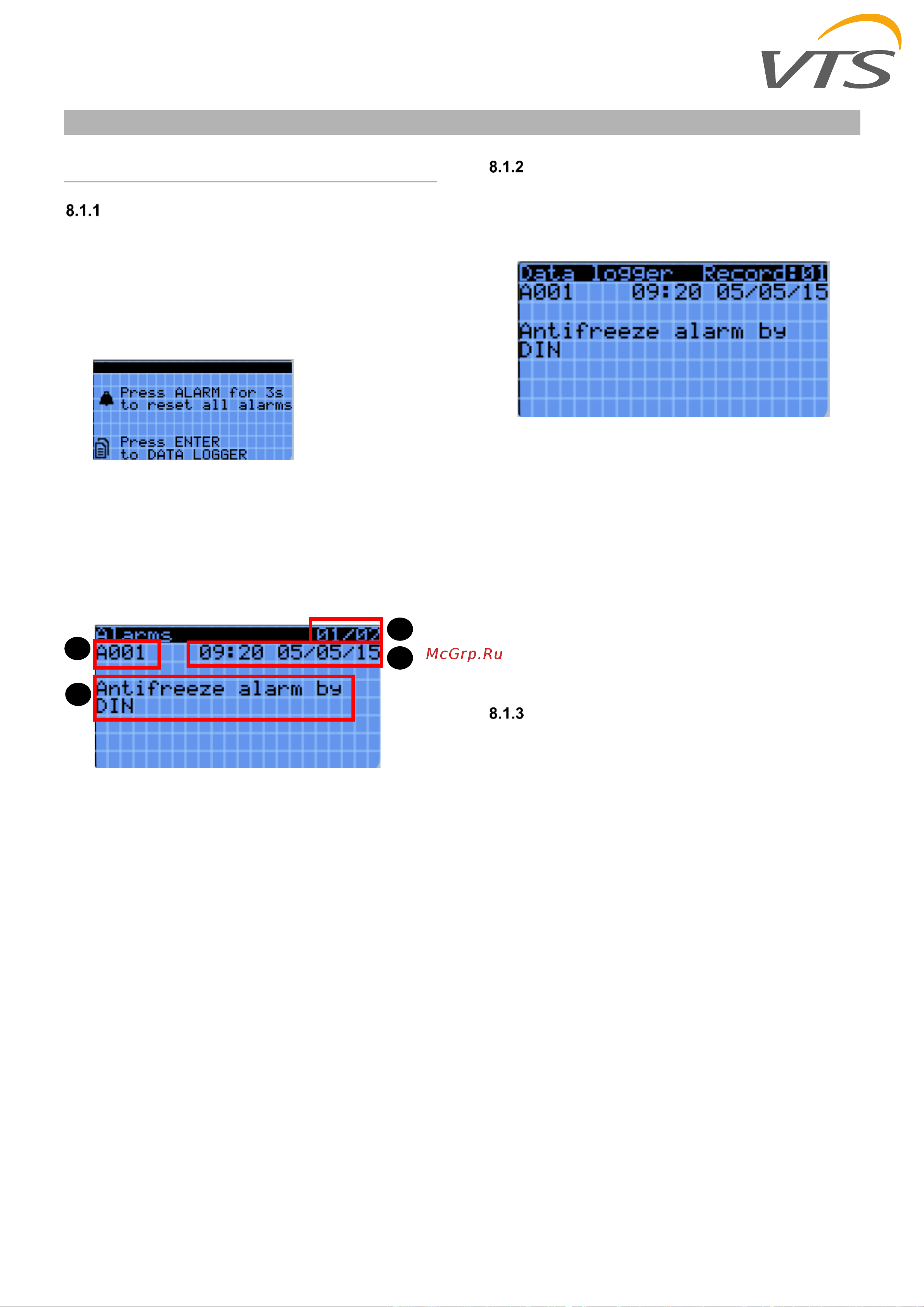

8. АВАРИЙНЫЕ СИГНАЛЫ
8.1 Интерфейс аварий
Экраны аварийных сигналов и
светодиодная индикация
Нажатие клавиши АВАРИЯ (Alarm) может
произойти в двух разных ситуациях - нет аварий
или присутствует одна авария
Если аварий нет, отображается следующий экран:
Этот экран позволяет легко войти в журнал аварий
с помощью клавиши ВВОД (Enter).
Если имеется хотя бы один аварийный сигнал,
отображается экран аварийных сигналов,
отсортированный по коду аварийного сигнала от
меньшего к большему.
Каждый сигнал тревоги содержит информацию,
необходимую для понимания причины сигнала
тревоги.
Информация, доступная на экране, показана ниже:
1. Номер аварии / общее количество аварий;
2. Дата и время аварии;
3. Уникальный код аварии;
4. Описание аварии;
5. Значение датчика, связанного с аварией;
На любом экране аварийных сообщений можно
отобразить журнал аварий, нажав кнопку ВВОД.
Красный светодиод под кнопкой АВАРИЯ (Alarm):
Выключен: нет активных сигналов тревог;
Мигает: есть по крайней мере один активный
сигнал тревоги и на дисплее отображается
экран, который не является частью цикла
сигналов тревоги.
Включен: есть по крайней мере один активный
сигнал тревоги и отображается экран,
являющийся частью цикла сигналов тревоги.
Журнал аварий
В главном меню вход в меню «Журнал аварий»
позволяет получить доступ к следующему экрану
отображения журнала аварий.
Журнал аварийных сигналов запоминает рабочее
состояние при срабатывании аварийных сигналов.
Каждая запись в журнале является четной и может
отображаться среди всех событий, доступных в
памяти.
Информация, сохраненная на экране сигналов
тревоги, также будет сохранена в журнале
сигналов тревоги. Максимальное количество
событий, которое можно сохранить, равно 100.
Как только предел достигнут, самый последний
сигнал тревоги перезапишет самый старый.
Журнал аварий можно очистить в меню
«Настройки» (Settings) или восстановив значения
по умолчанию для uPC3.
Сброс аварий
Аварийные сигналы могут быть сброшены
вручную, автоматически или автоматически с
повторными попытками:
Ручной сброс: после устарнения причины
аварии, сначала должен быть сброшен
звуковой сигнал с помощью нажатия кнопки
АВАРИЯ, а затем нажмите кнопку АВАРИЯ
второй раз для сброса тревоги. В этот момент
даже реальный аварийный сигнал
сбрасывается и устройство перезагружается.
Автоматический сброс: когда состояние
тревоги прекращается автоматически, звуковой
сигнал отключается и сигнал тревоги
сбрасывается.
Автоматический сброс с повторными
попытками: проверяется количество
срабатываний в час. Если это число меньше
установленного максимума, аварийный сигнал
находится в режиме автоматического сброса.
После превышения установленного максимума
потребуется ручной сброс.
1
2
4
3
