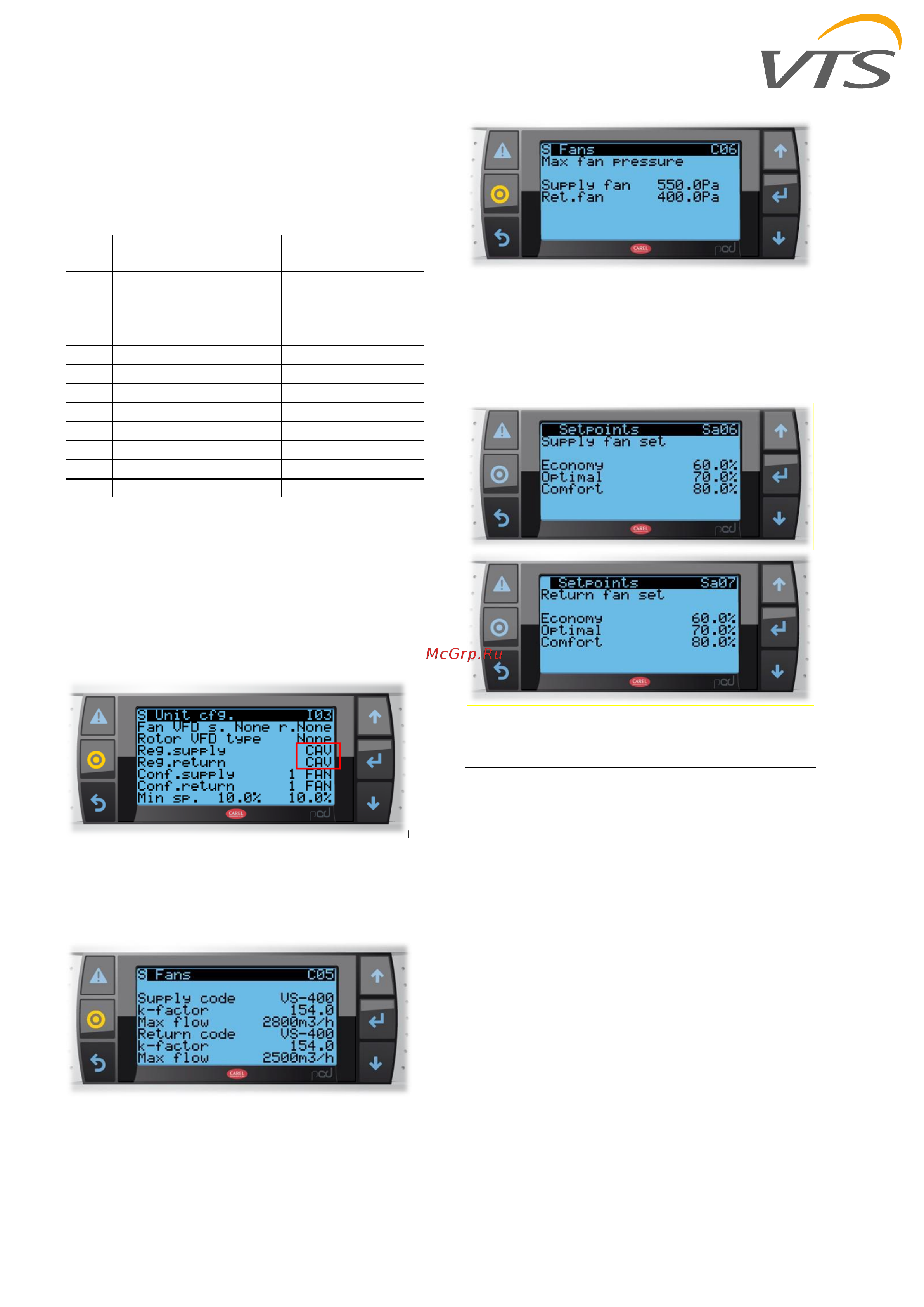

![VTS VENTUS Compact VVS005s [27/47] Управление камерой смешивания](/views2/1893461/page27/bg1b.png)
uPC3 – rel 1.8 – 11/2021
27
Воздушный поток = K_Фактор * SQRT
(Давление воздуха)
Perc - значение изменяется при смене режима
работы.
K_фактор определяется кодом вентилятора:
ID.
Описание
Значение
К_фактор
0
ПОЛЬЗОВАТЕЛЬ
Устанавливается
пользователем
1
VS-225
46,0
2
VS-250
56,0
3
VS-315
105,0
4
VS-355
132,0
5
VS-400
154,0
6
VS-450
205,0
7
VS-500
258,0
8
VS-560
336,0
9
VS-630
402,0
10
VS-190
36,0
В диапазоне заданных значений можно
изменять скорость вращения вентилятора в
зависимости от режима устройства (ЭКО,
Оптимальный, Комфортный). Значение
отображается в процентах от заданного
значения вентилятора в сервисном меню.
Выбор режима регулировки вентилятора на
экране: Menu ► Unit cfg. ► I03
В случае регулирования CAV (для поддержания
постоянной мощности) на экране конфигурации
вентилятора мы устанавливаем максимальные
параметры для данного устройства:
Menu ► Fans ► C05
В случае регулирования VAV (для поддержания
постоянного давления) на экране конфигурации
вентилятора мы устанавливаем максимальные
параметры для данного устройства:
Menu ► Fans ► C06
Изменение заданного значения происходит на
экранах Sa06 и Sa07 - Вы устанавливаете
процент 0-100% относительно значения,
установленного в параметрах.
Например: 60% - означает 60% от
номинального воздушного потока.
6.10 Управление камерой
смешивания
В соответствии со значением CO2, если
присутствует, ПИД вычислит запрос для
камеры смешивания.
Если значение ПИД выше, камера смешивания
будет закрываться все больше и больше.
Больший запрос между запросом CO2 и
свободным нагревом/охлаждением приведет в
действие дроссельную заслонку.
Смесительная камера может быть настроена с
уровня сервиса, чтобы обойти запрос на
свободное охлаждение и CO2 следующим
образом:
Отключено: смесительная камера всегда
закрыта и восстановление всегда активно.
Включено при запуске: при запуске есть
возможность быстрого нагрева, чтобы на
некоторое время обойти внешние условия и
позволить устройствам быстро прогреваться.
Включено по запросу: по запросу с пульта HMI
Advanced возможно включение заслонки
камеры смешивания, пока температурные
условия не достигнут заданного значения.
