21

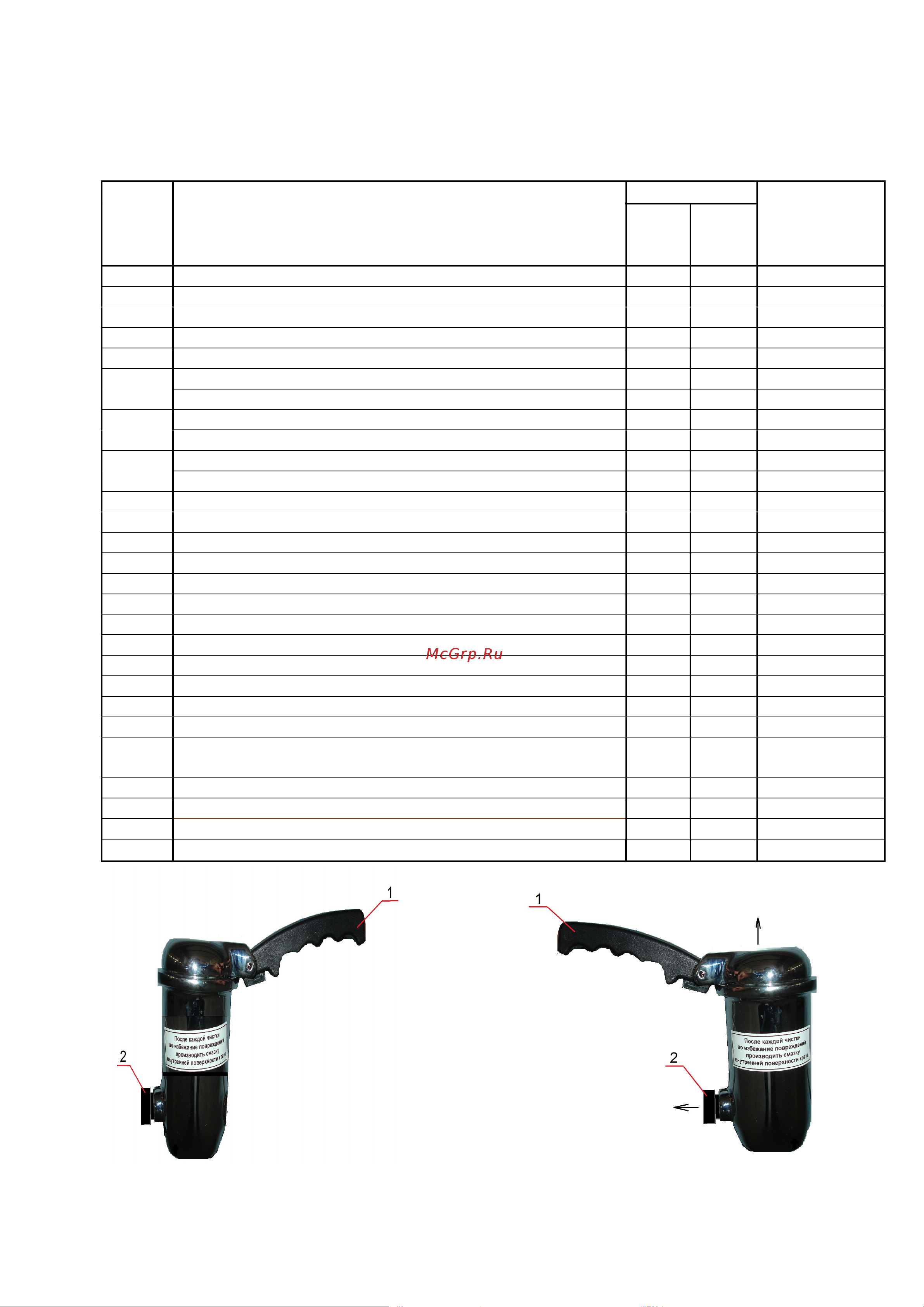

Рис. 4 СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ КПГМ-60-ОМР - КПГМ-160ОМР, КПГМ-60-
ОМР-К – КПГМ-160-ОМР-К
КОЛ-ВО
ПОЗ. НАИМЕНОВАНИЕ
КПГМ
-xxx-
OMP
КPGМ
-xxx-
OMR
ПРИМЕЧАНИЕ
A1 Контроллер - БУ КПГМ 1 1
A2
Манометр ДМ 2010-СГ Б х 1.0
1 1
А3 Блок управления БУПЧ 1 1
B1, В2 Датчик сухого хода 2 2
В3 Горелка пилотная KPGM-100-9T 1 1
Лампа сигнальная белая 1 -
HL1
Лампа сигнальная белая АD12NF-10W220 - 1
Лампа сигнальная красная 1 -
HL2
Лампа сигнальная красная АD12NF-10R220 - 1
Лампа сигнальная желтая 2 -
HL3,
HL4
Лампа сигнальная желтая АD12NF-10Y220 - 2
М1, М2 Вентилятор 120x120 (220V, 20W) 2 2
М3
Мотор-редуктор UD-RV-063-25-56-1.1B14-B8
1 1
QF1
Выключатель автоматический АВВ 16А / 2п С SH202L 4.5кА
1 1
R1 Резистор R-17N3-B10K.L15KC 10кОм 1 1
SA1 Переключатель EGO 49 21015 705 1 1
SA2 Регулятор мощности EGO 20 57021 010 1 1
SA3 Кнопка SHN XB5 AD21 1 1
SA4 Переключатель SHN XB5 AD33 1 1
SB1 Переключатель светодиодный L19M-F-N-S-R-O 6В 1 1
SB2 Кнопка SHN XB5 AS8444 1 1
SF1 Датчик герконовый PLA10110 1 1
TV1 Трансформатор розжига электронный ТРЭ-220-2К-ПД 1 1
U1
Преобразователь частоты Schneider ATV 12 2,2 КВТ 240В
1Ф
1 1
X1 Шнур питания 3х1,5 1 1
X2
Разъем-гнездо SC 2,5/3 #3042269
1 1
X3
Разъем-штырь SP 2,5/3 #3040274
1 1
YA1 Клапан газовый комбинированный 0.822.110-822 Nova 1 1
Рис. 6 Рис. 7
