8 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 4
Наименование неис-
правности
Вероятная
причина
Методы устранения
После нажатия кнопки
«Вкл/Откл» на индикатор
параметра «Температура
в камере» выводится
значение «Е01», включа-
ется звуковая сигнализа-
ция. Контроллер не реа-
гирует на нажатие кнопок,
освещение духовки не
включается
Температура в зоне
размещения кон-
троллера превышает
(плюс) 75°С.
1. Неисправен вен-
тилятор охлаждения
электронных блоков.
2. Засорен воздуш-
ный фильтр.
3. Пароконвектомат
установлен рядом с
другим тепловым
оборудованием или
температура в по-
мещении не соответ-
ствует норме.
4. Неисправен кон-
троллер.
1. Обесточить пароконвектомат, выключив
дифференциальный выключатель в стационар-
ной проводке. Снять правую облицовку.
2. Подать питание на пароконвектомат и про-
верить работоспособность вентилятора охла-
ждения блоков.

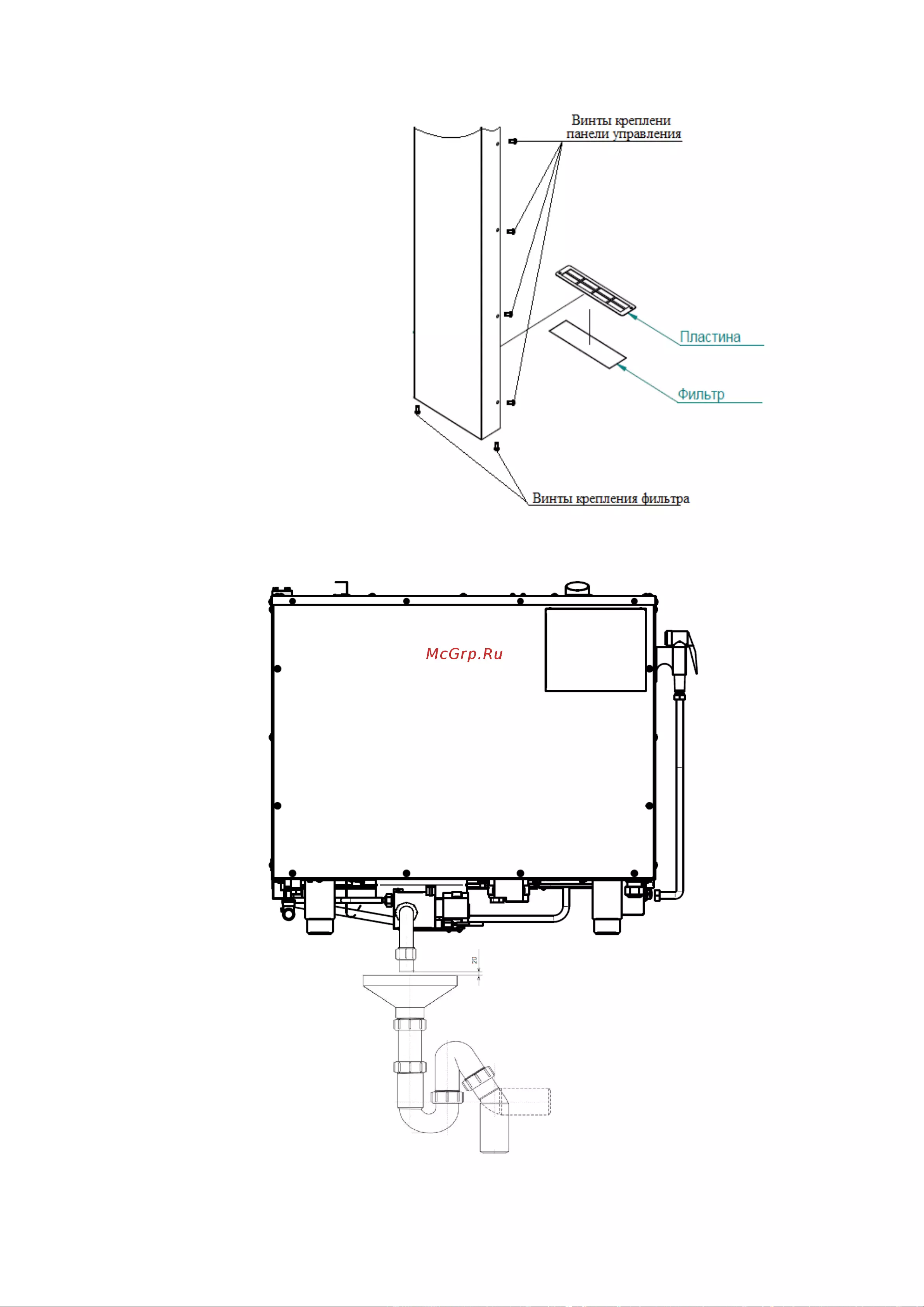

3. Заменить воздушный фильтр, который рас-
положен внизу панели управления.
4. Разнести друг от друга тепловые оборудо-
вания.
5. Если при проверке п.1…4 не выявлено от-
клонений – заменить контроллер. После заме-
ны контроллера выполнить пункт 6.8.
После нажатия кнопки
«Вкл/Откл» на индикатор
выводится значение
«Е02», включается звуко-
вая сигнализация. Кон-
троллер не реагирует на
нажатие кнопок, освеще-
ние духовки не включает-
ся
1. Сработала аварий-
ная защита духовки
(плюс) 320°С.
2. Неисправен кон-
троллер.
1. Обесточить пароконвектомат, выключив
дифференциальный выключатель в стационар-
ной проводке. Снять правую облицовку.
2. Проверить правильность подключения пита-
ющих проводов контроллера. Провод с красной
оболочкой должен подключаться к контакту
«L», а провод с синей изоляцией подключить к
контакту «N».
3. Если сработал термовыключатель (плюс)
320°С, проверить состояние входов и выходов
твердотельного реле, отвечающие за включе-
ние воздушных ТЭНов и проверить сигналы с
выхода контроллера (разъем Х18).
4. Если при проверке п.1…3 не выявлено от-
клонений – заменить контроллер. После заме-
ны контроллера выполнить пункт 6.8.
Во время выполнения про-
граммы на режимах на ин-
дикаторе текущего значе-
ния параметра «Таймер»
или «Температура щупа»
отображается значение
«Е06». Контроллер рабо-
тает на всех режимах, на
режимах с «Пар» пар не
поступает в духовку, а по-
падает в атмосферу
1. Неисправность
привода заслонки.
2. Неисправен кон-
троллер.
1. Обесточить пароконвектомат, выключив
дифференциальный выключатель в стационар-
ной проводке. Снять правую облицовку.
2. Проверить сопротивление датчика заслонки,
диапазон сопротивления датчика должен быть
(5,1-9,9) кОм. Проверить сопротивление обмот-
ки электродвигателя, сопротивление 32 Ом.
При выявлении несоответствия заменить мото-
редуктор.
3. Если при проверке п.1…2 не выявлено от-
клонений – заменить контроллер. После заме-
ны контроллера выполнить пункт 6.8.
После нажатия кнопки
«Вкл/Откл» на индикатор
выводится значение
«Е07», включается звуко-
вая сигнализация. Кон-
троллер не реагирует на
нажатие кнопок, освеще-
ние духовки не включает-
1. Неисправность ча-
стотного привода.
2. Неисправен кон-
троллер
1. Обесточить пароконвектомат, выключив
дифференциальный выключатель в стационар-
ной проводке. Снять правую облицовку.
2. Отключить провода от частотного привода
(«Реле»).
3. Подать питание на пароконвектомат и
нажать кнопку «Вкл/Откл».
4. Визуально проконтролировать состояние
