3. КОМПЛЕКТ ПОСТАВКИ
Таблица 2 - Комплект поставки
Наименование
Количество, шт.
ПЭК-400
ПЭК-400 с дверцой
ПЭК-400
ПЭК-400 с дверцой
основной модуль
дополнительный
модуль (2, 3 ярус)
1
Печь электрическая конвейерная для пиццы ПЭК
1
1
2
Поддон без выреза
2
-
3
Поддон с вырезом
-
2
4
Крыша
1
-
5
Подставка с утеплителем
1
-
6
Нога опорная М10
4
-
7
Упаковка
1
1
8
Руководство по эксплуатации
1
1
9
Инструкция пользователя «MCX Oven Control
application - Управление конвейерной печью»
1
1
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Функционирование изделия основано на распределении высокоскоростных потоков
горячего воздуха над/под движущимся по конвейеру продуктом.
Изделие состоит из (см. Рис. 4):

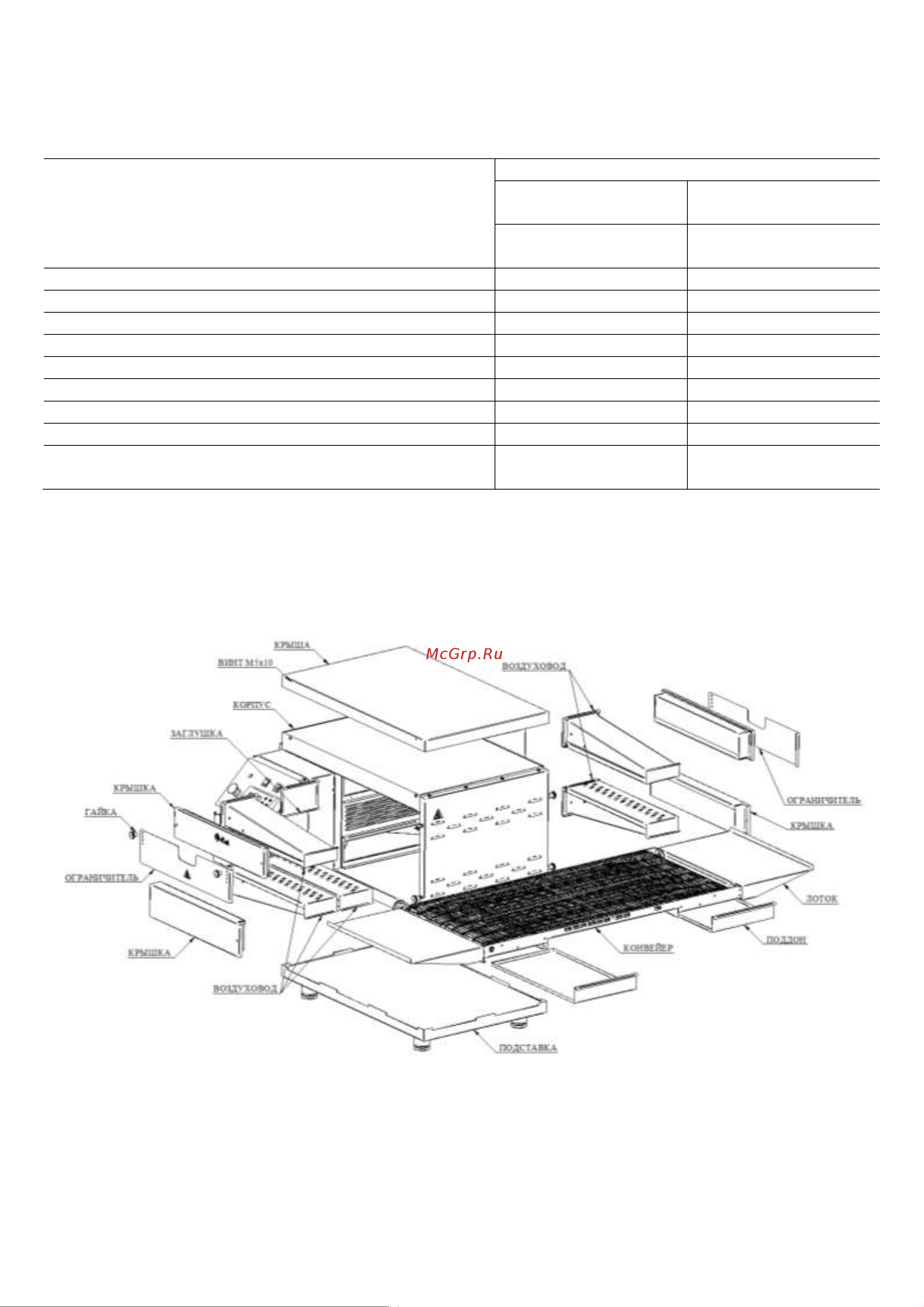

Рис. 4 - Состав изделия
ПОДСТАВКА. В стационарном исполнении имеет регулируемые по высоте ножки и
изоляционный материал. Служит для установки изделия на опорную поверхность (стол и
т.п.).
КОРПУС. В нем установлены: двигатели наддува, изолированные от системы
каналов (для горячего воздуха); крыльчатки, для нагнетания горячего воздуха;
вентилятор охлаждения; мотор-редуктор конвейера; трубчатый нагреватель; аварийный
