![Abat ШРТ‑6‑6/8 [16/28] Рис 3 схема электрическая принципиальная шрт 6 6 8 шрт 6 6 8к](/img/pdf.png)
Abat ШРТ‑6‑6/8 [16/28] Рис 3 схема электрическая принципиальная шрт 6 6 8 шрт 6 6 8к
![Abat ШРТ‑6‑6/8 [16/28] Рис 3 схема электрическая принципиальная шрт 6 6 8 шрт 6 6 8к](/views2/1895759/page16/bg10.png)
16
X1
HL1
«Сеть»
1N/РЕ
230В 50Гц
1
2
2
1
1
2
X2.1
ЕК1
X3.1
X2.2 X3.2
SK1
HL2
«Работа»
Примечание
Светосигнальная арматура белая
Х1
HL1
Терморегулятор EGO 55.13014.260
ЕК1
Допускается замена элементов, не ухудшающие технические характеристики
ТЭН 256-А-8,5/1,2 Т230
85 ºС
Шнур с вилкой КГН 3х1,5
Колодка штыревая 45 7373 9005
Колодка гнездовая 45 7373 9006
Х2
Х3
SK1
Светосигнальная арматура желтая
HL2
2
1
1
1
1
1
1
Кол.
ЕК2
Поз.
Обозн.
Наименование

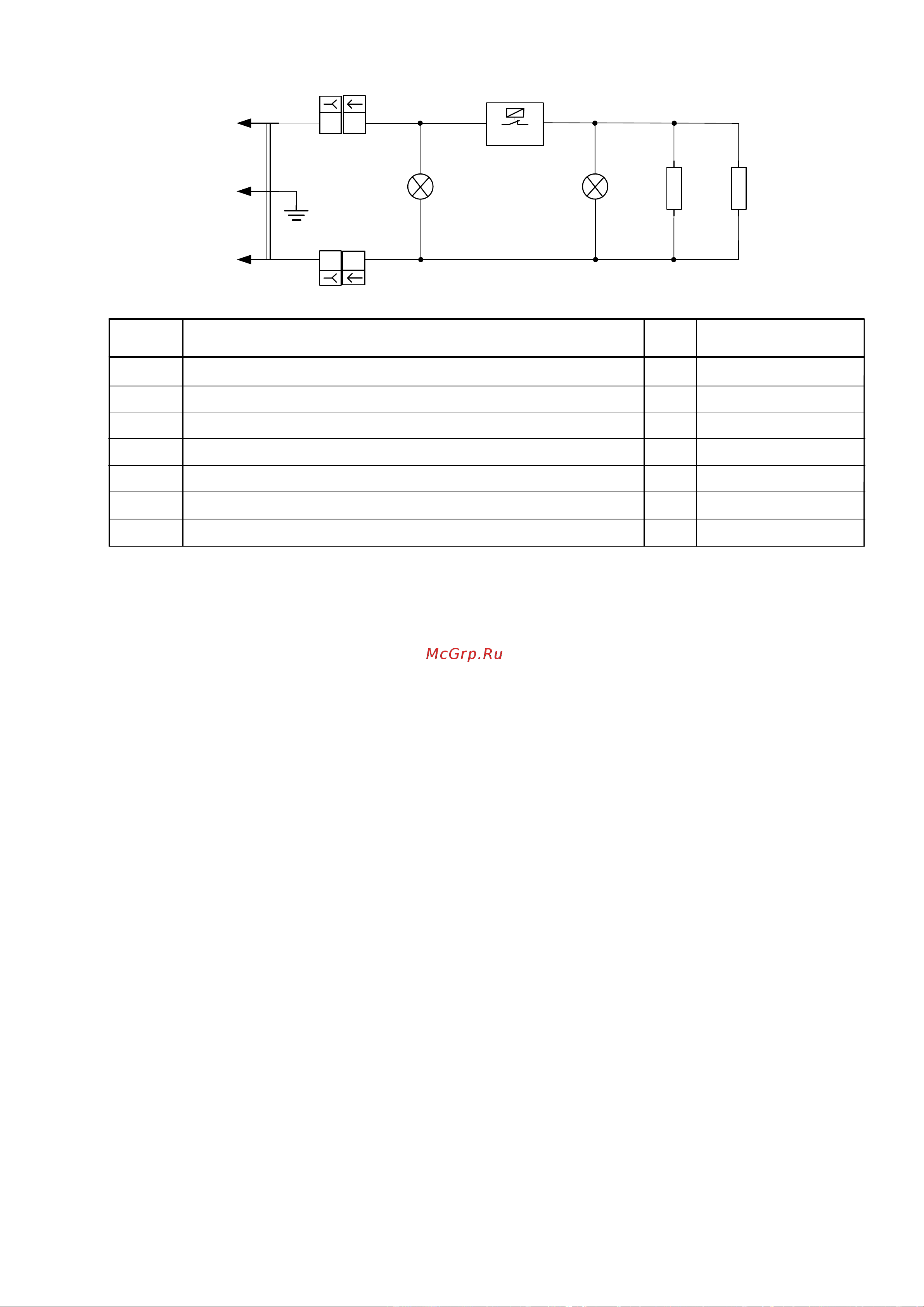

Рис. 3. Схема электрическая принципиальная ШРТ-6-6/8, ШРТ-6-6/8К
