D
Montage und Inbetriebnahme
Rev. 2022 - V37
ACHTUNG !
Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzen
-
trationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung
kann die Reaktion des Gerätes auf die Konzentrations änderung verzögert
auftreten. Die Einbaulage des Gerätes ist zwingend so zu wählen, dass der
Sensor vom Luftstrom umspült wird. Anderenfalls kann der Gasaustausch
wesentlich verlangsamt oder verhindert werden.
Allgemeine Information zur Luftqualität
Es existiert keine weltweit einheitliche Norm, auf die sich ein
VOC-Sensor
(Volatile Organic Compounds = flüchtige, organische Substanzen) beziehen
könnte. Da in der zu überwachenden Luft eine Vielzahl von Stoffen vorkommt,
auf welche der Sensor reagiert und sich Gasgemische einstellen, wirkt dieser
Sensor nicht selektiv, sondern spiegelt die allgemeine Luftqualität wieder.
Auch die Aussage, was ist „schlechte Luft“ oder was ist „gute Luft“ kann nicht
prinzipiell getroffen werden, denn dies ist eine rein subjektive Empfindung.
Inbetriebnahme
Nach dem Einschalten des Gerätes erfolgen ein Selbsttest und die Temperierung
.
Dieser Vorgang dauert je nach Umgebungsbedingungen 30-50 min..
(
optional
kann jetzt eine
manuelle Kalibrierung
durchgeführt werden). Bei Inbetrieb-
nahme mit
automatischer Kalibrierung
gehen Sie wie folgt vor:
1.
Alle Fenster öffnen oder Lüftungsanlage auf Außenluft einstellen
2.
Das Gerät einschalten und sich vom Gerät entfernen.
Wenn möglich, alle Personen den Raum verlassen
3.
Nach 50 Minuten ist das Gerät einsatzbereit.
Automatische Kalibrierung der VOC-Messung (permanent aktiv)
Für die Selbstkalibierungstechnik des Sensors, ist lediglich ein regelmäßiger
Frischluftaustausch nötig. Das Gerät erkennt diesen Zustand selbstständig
und führt die Kalibrierung automatisch durch. Es reicht aus in regelmäßigen
Abständen die Fenster zu öffnen bzw. die Lüftungsanlage auf Außenluft einzu
-
stellen. Es ist darauf zu achten, dass während dieses Vorgangs keine Schad-
stoffe die Umgebungsluft beeinflussen. Gehen Sie wie folgt vor:
1x wöchentlich für 15-20 Minuten alle Fenster komplett öffnen bzw. die
Lüftungsanlage auf Außenluft einstellen. Für diese Zeit muss das Freisetzen
von Gasen, von flüchtigen organischen Substanzen so gut wie möglich
unterbunden werden.
Regelmäßiges Belüften der Räume bzw. Spülen des Kanals mit Frischluft,
erhöht die Messgenauigkeit des Sensors.
Der automatische Kalibrierzyklus wird bei jedem Einschalten des Gerätes neu
gestartet und ein Korrekturwert über die Betriebsdauer ermittelt. Bei
Spannungsunterbrechung kürzer 7 Tage kann der Berechnungs algorithmus
durch eine manuelle Kalibrierung unterstützt werden, um eine schnellere
Anpassung des Korrekturwertes zu erreichen.
Manuelle Kalibrierung der VOC-Messung
Die manuelle Kalibrierung kann unabhängig von der automatischen Kalibrie-
rung durchgeführt werden. Vor und während des Kalibriervorganges ist für
ausreichend Frischluft zu sorgen und darauf zu achten, dass keine Schadstoffe
die Umgebungsluft beeinflussen. Gehen Sie bei der manuellen Kalibrierung wie
folgt vor:
1.
Vorbereitung: Das Freisetzen von Gasen von flüchtigen organischen
Subs
tanzen so gut wie möglich unterbinden, Fenster öffnen bzw. Lüftungs-
anlage
auf Außenluft einstellen, Gehäusedeckel abnehmen und 15 Minuten
warten.
2.
Den
„ZERO VOC“
Taster gedrückt halten, bis die blinkende Status-LED
nach 5 Sekunden in ein Dauerlicht übergeht. Geräte mit Display zeigen
dabei
„AUTO 0“
an und wechseln den Countdown von 5 auf 60. Der
Kalibriervorgang ist gestartet. Fenster weiter geöffnet halten bzw. die
Lüftungsanlage auf Außenluft eingestellt lassen.
3.
Nach 60 Sekunden ist die Kalibrierung abgeschlossen (Status-LED
erloschen, Countdown abgelaufen) und das Gerät zeigt bzw. übermittelt
die aktuelle VOC-Konzentration.
Schaltpunkteinstellung
Über das Potentiometer SET kann ein Schaltpunkt zwischen 10 % und 95 %
des des Messbereichs gewählt werden. Als Schaltausgang steht ein
potentialfreier Wechslerkontakt zur Verfügung.
Offset
Eine nachträgliche Justage des VOC-Messwertes kann über das Offset-Potentio-
meter erfolgen. Der Nachstellbereich liegt bei ± 10 % vom Messbereich.

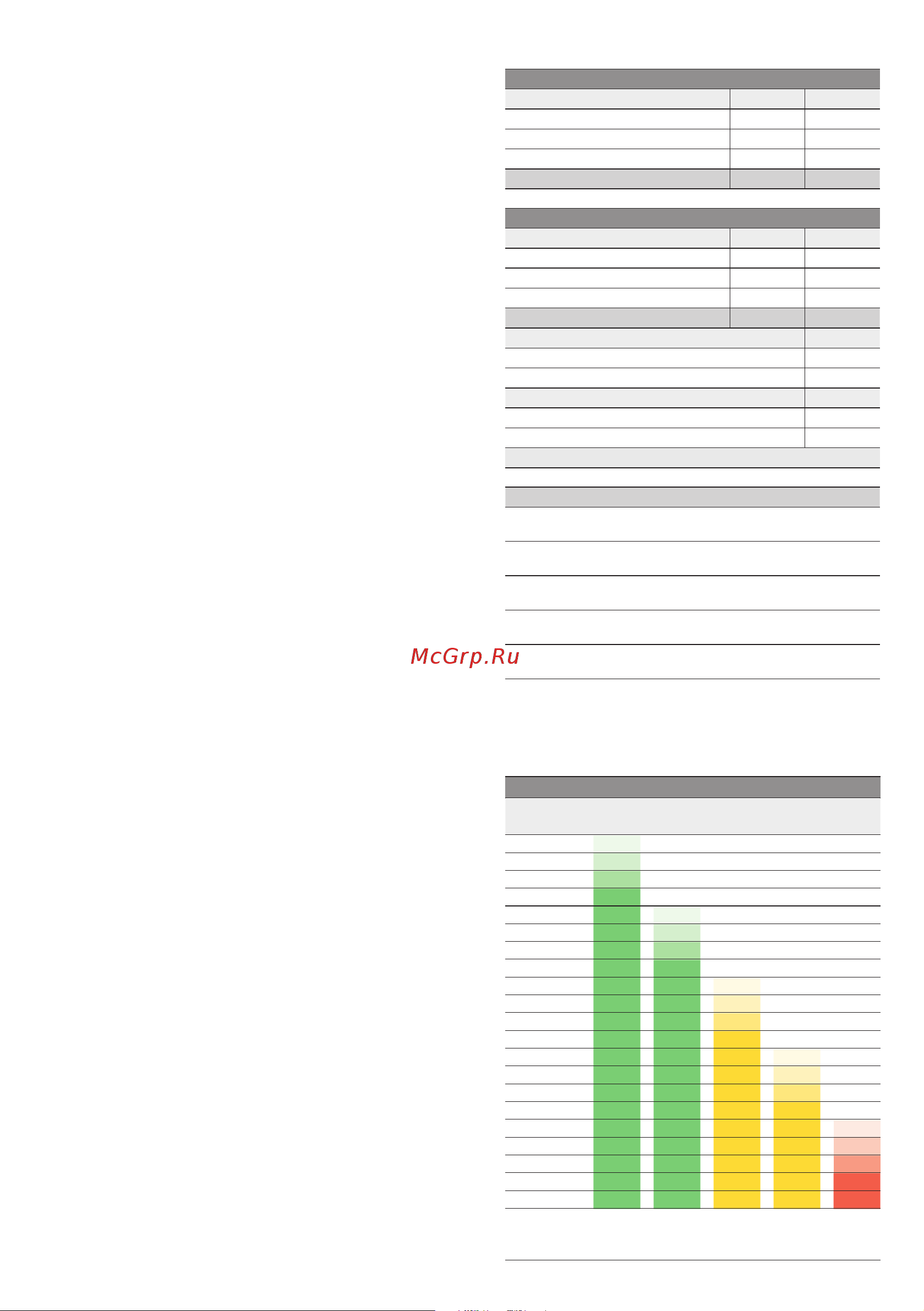

Ampelanzeige
RLQ - W - A
VOC -
Anteil
LED 1
grün
LED 2
grün
LED 3
gelb
LED 4
gelb
LED 5
rot
0 % 25 % – – – –
5 % 50 % – – – –
10 % 75 % – – – –
15
%
100 %
– – – –
20 % 25 % – – –
25 % 50 % – – –
30 % 75 % – – –
35
%
100 %
– – –
40 % 25 % – –
45 % 50 % – –
50 % 75 % – –
55
%
100 %
– –
60 % 25 % –
65 % 50 % –
70 % 75 % –
75
%
100 %
–
80 % 25 %
85 % 50 %
90 % 75 %
95
%
100 %
100 %
Mit Erreichen der oben genannten Werte wird die jeweilige LED aktiv
(mit zunehmender Leuchtkraft von 25 %, 50 %, 75 % und 100 %),
bereits aktive LEDs leuchten weiter.
DIP-Schalter
RLQ - W
VOC - Sensibilität DIP 1 DIP 2
LOW OFF OFF
MEDIUM (default)
O N
OFF
HIGH OFF
O N
IAQ
(Indoor Air Quality)
O N O N
Ausgang DIP 4
Spannung 0 -10 V (default) OFF
Strom 4...20 mA
O N
Ampel (5x LED)
DIP 5
deaktiviert OFF
aktiviert
O N
Hinweis:
DIP 3
ist nicht belegt!
DIP-Schalter
RLQ - SD
VOC - Sensibilität DIP 1 DIP 2
LOW OFF OFF
MEDIUM (default)
O N
OFF
HIGH OFF
O N
IAQ
(Indoor Air Quality)
O N O N
Level IAQ
(Indoor Air Quality)
VOC
1 ausgezeichnet 0
...
19
%
keine Maßnahmen erforderlich
2 gut 20
...
39
%
baldige Belüftung empfohlen
3 mäßig 40
...
59
%
Belüftung empfohlen
4 schlecht 60
...
79
%
verstärkte Belüftung erforderlich
5 ungesund 80
...
100
%
intensive Belüftung notwendig
Tabelle nach TVOC-Richtlinien des Bundesumweltamtes
zur Beurteilung von Innenraumluftkontaminationen
(Bundesgesundheitsbl - Gesundheitsforsch -
Gesundheitsschutz 2007, 50: 990–1005)
