3.
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ –
700

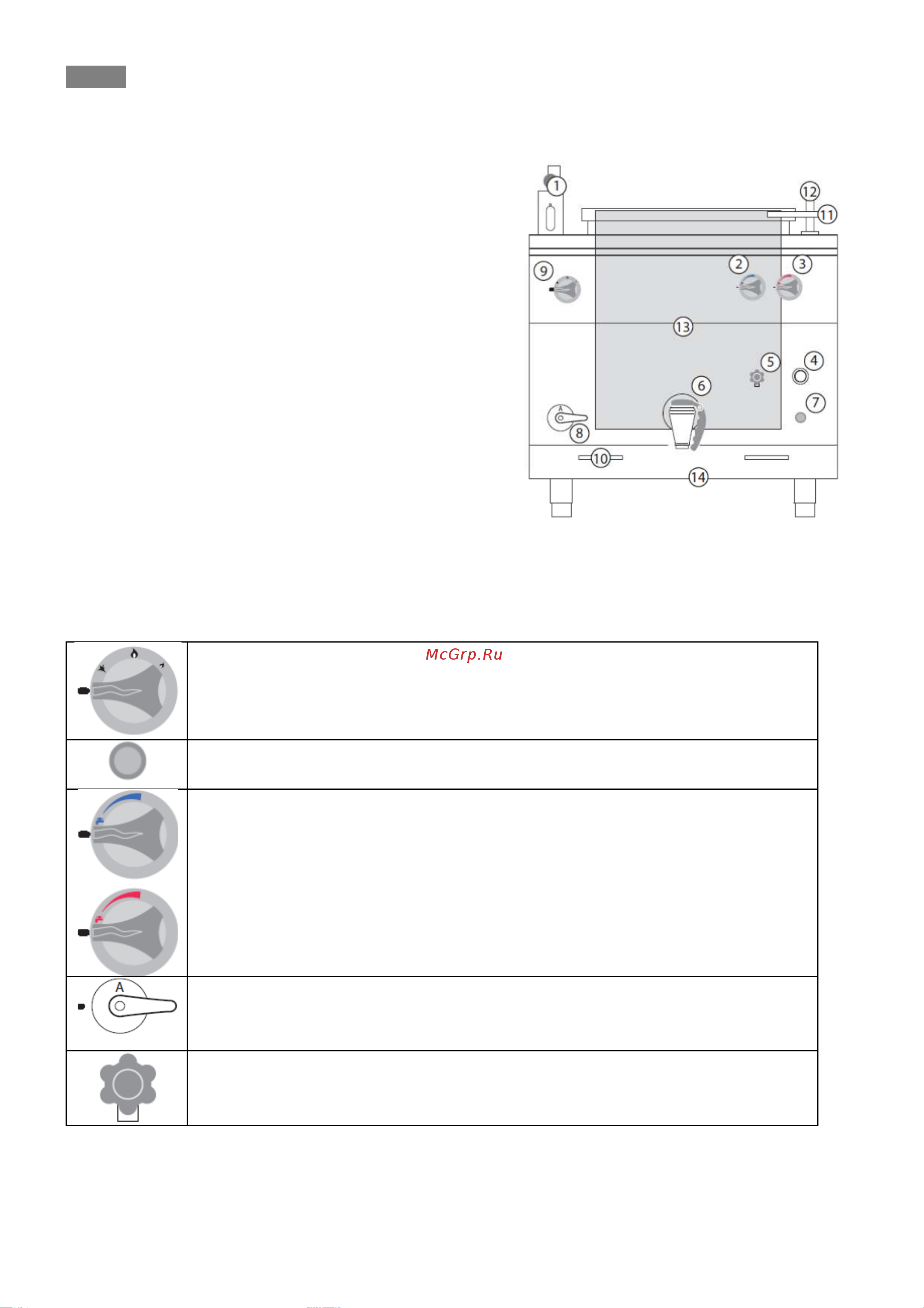

Расположение основных элементов
Данные иллюстрации носят приблизительный характер и могут быть изменены.
1. Предохранительный клапан емкости.
2. Кран холодной воды для подачи воды в готовочную
камеру.
3. Кран горячей воды для подачи воды в готовочную
камеру.
4. Термометр для контроля температуры воды в емкости.
5. Вентиль для заполнения и регулирования уровня воды
во внутренней емкости.
6. Кран для слива остатков пищевых продуктов из
готовочной камеры.
7. Вентиль для включения изделия (см. раздел «Режимы
работы и функции рукояток, кнопок и индикаторов»).
8. Задвижка для заполнения внутренней емкости водой.
9. Рукоятка термостата (см. раздел «Режимы работы и
функции рукояток, кнопок и индикаторов»).
10. Регулятор запальника (внутри изделия).
11. Рукоятка для открытия и закрытия крышки.
12. Трубка для налива воды в готовочную камеру.
13. Готовочная камера.
14. Кран для слива воды из внутренней емкости (внутри
изделия).
Режимы работы и функции рукояток, вентилей, кнопок и индикаторов
Данные иллюстрации носят приблизительный характер и могут быть изменены.
Рукоятка
-
регулятор горелки (изделия, работающие на ГАЗУ).
Выполняет три различные функции:
1. Розжиг запальника и основной горелки.
2. Регулировка пламени (минимум – максимум).
3. Выключение изделия.
Кнопка пьезоэлектрического поджигателя
(изделия, работающие на ГАЗУ).
Выполняет одну функцию:
1. При нажатии формирует искру для розжига запальника.
Рукоятки включения подачи холодной и горячей воды (ИЗДЕЛИЯ, РАБОТАЮЩИЕ НА ГАЗУ/ЭЛЕКТРИЧЕСТВЕ).
Функции:
1. Подача воды.
2. Перекрытие подачи воды.
Задвижка для заполнения емкости водой (ИЗДЕЛИЯ, РАБОТАЮЩИЕ НА ГАЗУ/ЭЛЕКТРИЧЕСТВЕ). Функции:
1. Подача воды в емкость для заполнения.
2. Перекрытие подачи воды в емкость.
Водяной вентиль внутренней емкости (ИЗДЕЛИЯ, РАБОТАЮЩИЕ НА ГАЗУ/ЭЛЕКТРИЧЕСТВЕ). Функции
:
1. Вентиль для заполнения внутренней емкости и регулирования уровня воды в ней.
