Apach ACB155.65B (A) [2/7] Sl 350
![Apach ACB155.65B (A) [2/7] Sl 350](/views2/1897069/page2/bg2.png)
Page 2
Rev . 13 - 1 2/ 03 / 201 9
SL 350

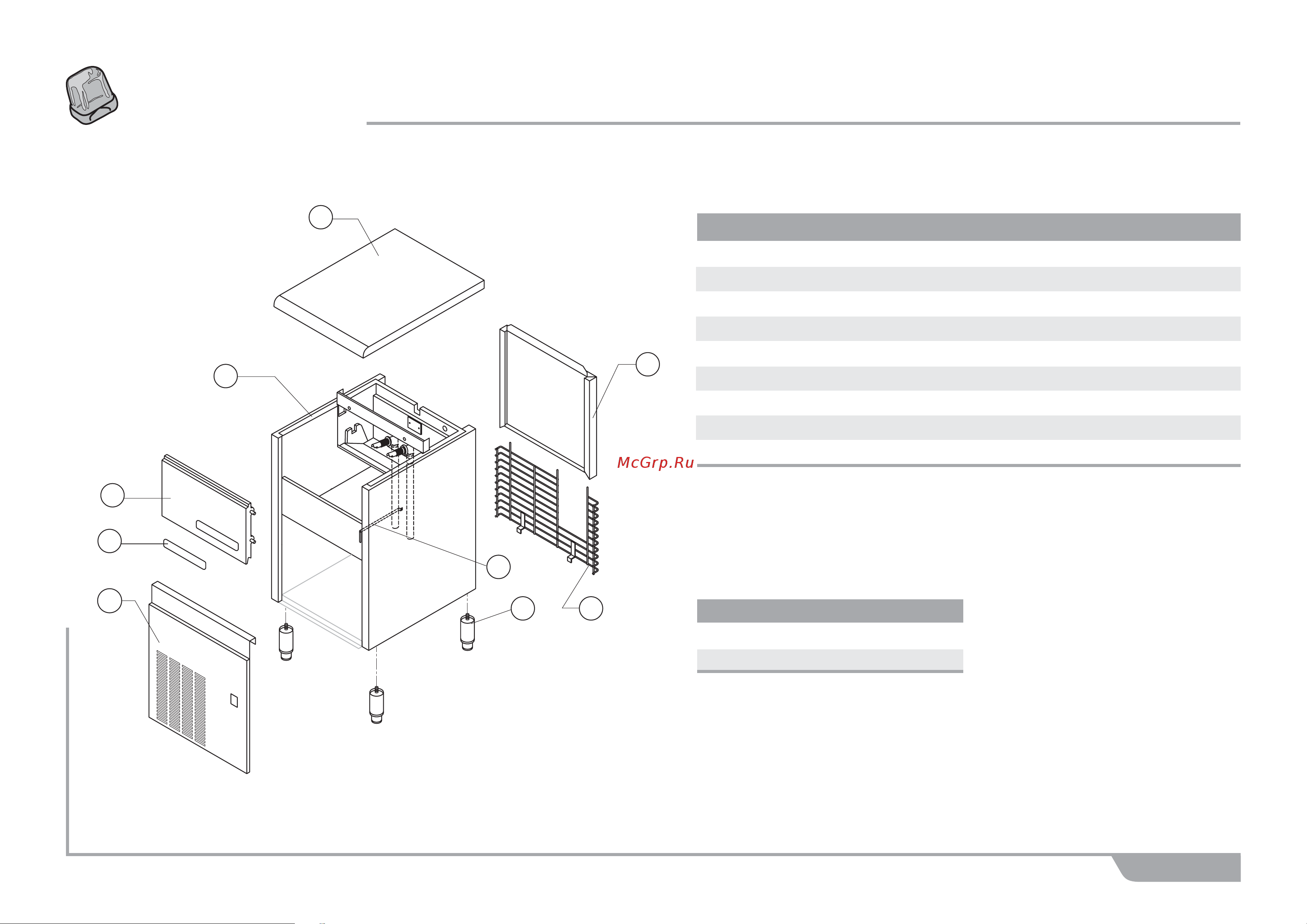

SHELL ASSY
SL 350A / SL 350W
Ref. Spare Description Code
1 Foamed Cabinet Assy See Table
3 Top Assembly C22549
5 Rear Panel Assembly C21209
7 Rear Grid D12021
8 Adjustable Stainless Steel Foot 20613
9 Front Grid Panel 22710
10 Resinate Logo 241330
11 Door Assy C10362
13 Bulbe-holder Pipe 20521
Condensation Code
Air C11086A
Water C11086W
Ref. 1 - Foamed Cabinet Assy
8
8
1
1
3
3
5
5
7
7
11
11
9
9
10
10
13
13
