Page 3
Rev . 13 - 1 2/ 03 / 201 9
SL 350

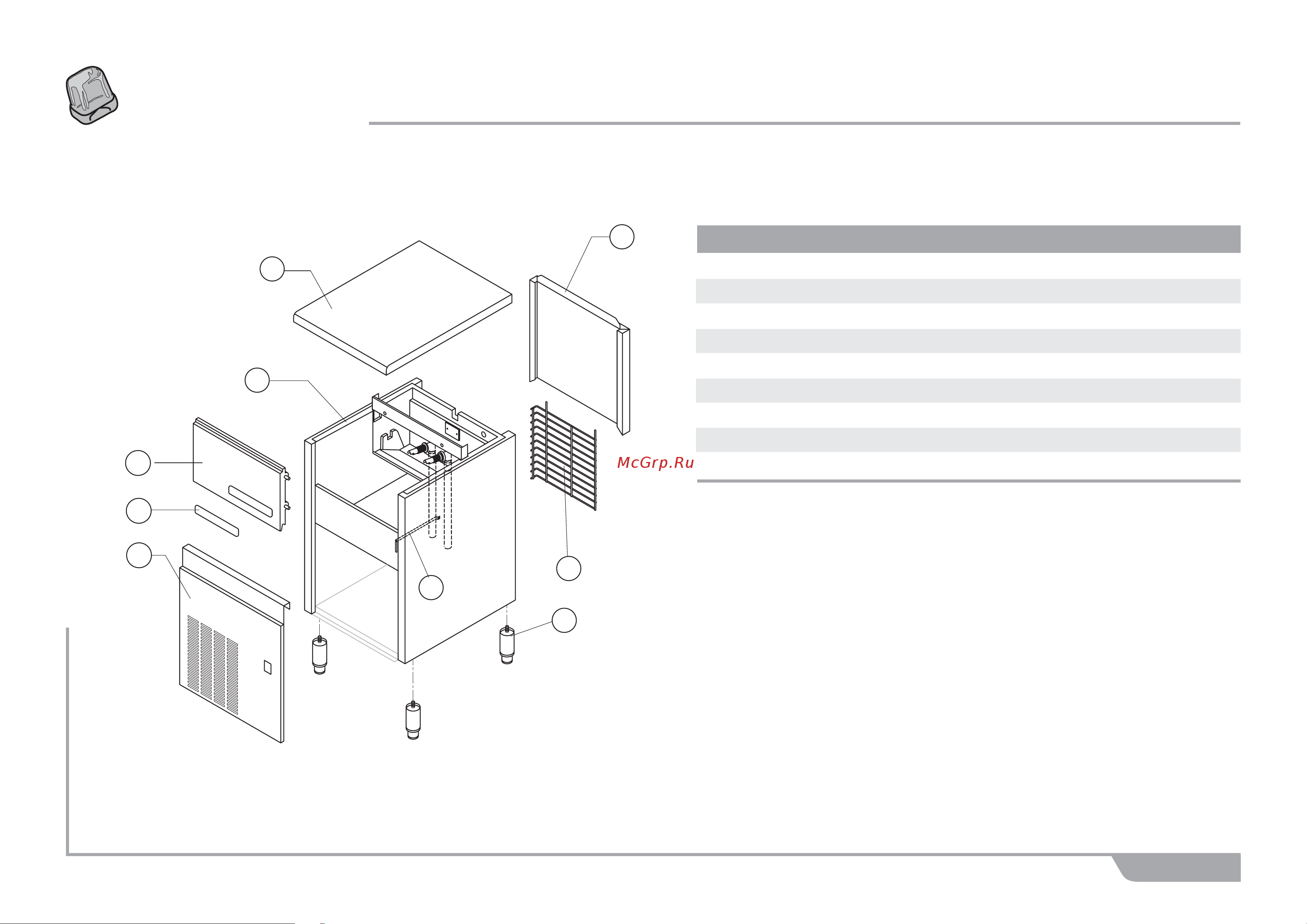

SHELL ASSY
SL 350A DP
Ref. Spare Description Code
1 Foamed Cabinet Assy C11086DP
2 Top Assembly C22549
3 Rear Panel Assembly C21209
4 Rear Grid D12103
5 Adjustable Stainless Steel Foot 20613
6 Front Grid Panel 22710
7 Resinate Logo 241330
8 Door Assy C10362
9 Bulbe-holder Pipe 20521
5
5
1
1
2
2
3
3
4
4
6
6
7
7
8
8
9
9
