Общие процедуры
22 333324G
Общие процедуры
Установка распылительных
наконечников
Для использования с этим распылителем
доступно два распылительных наконечника.
Черный наконечник образует распыл шириной
30,5см. Серый наконечник образует распыл
шириной 10,2см.
Любой из двух распылительных наконечников
можно использовать для распыления материалов,
которые рекомендуется распылять с помощью
наконечника размером 0,015. Рекомендации
в отношении размера распылительного
наконечника см. на контейнере с материалом.
Извлечение распылительного
наконечника
1. Выполните инструкции раздела Процедура
снятия давления, страница 17.
2. Поверните распылительный наконечник
на 90градусов из положения РАСПЫЛЕНИЕ
либо УСТРАНЕНИЕ ЗАСОРА.
3. Прямым движением извлеките
распылительный наконечник
из защитной насадки.
Установка распылительного
наконечника
1. Удерживая распылительный наконечник под
углом 90градусов к положению РАСПЫЛЕНИЕ
или УСТРАНЕНИЕ ЗАСОРА, выровняйте
стопорный язычок распылительного
наконечника относительно прорези
в защитной насадке.
2. Полностью вставьте распылительный
наконечник в защитную насадку.
3. Поверните распылительный наконечник
в положение РАСПЫЛЕНИЕ.
ПPИМЕЧАНИЕ. Убедитесь в том, что стопорный
язычок распылительного наконечника полностью
вошел в прорезь защитной насадки. Распылительный
наконечник должен быть установлен так, чтобы
в положении распыления или устранения засора
его нельзя было бы извлечь из защитной насадки.
ПPИМЕЧАНИЕ. Если прорезь для стопорного язычка
в защитной насадке заблокирована и не позволяет
установить распылительный наконечник,
поворачивайте защитную насадку до тех пор, пока
она визуально не совпадет с внутренним отверстием,
после чего установите распылительный наконечник.
•
Распылительные наконечники изнашиваются
в процессе эксплуатации и распыления
абразивной краски и требуют
периодической замены.
• Если наблюдается плохое качество распыла,
причиной может быть изношенный
распылительный наконечник. Замените
распылительный наконечник. См. раздел
Диагностика формы распыла, страница 32.
Не держите руку перед распылительным наконечником.

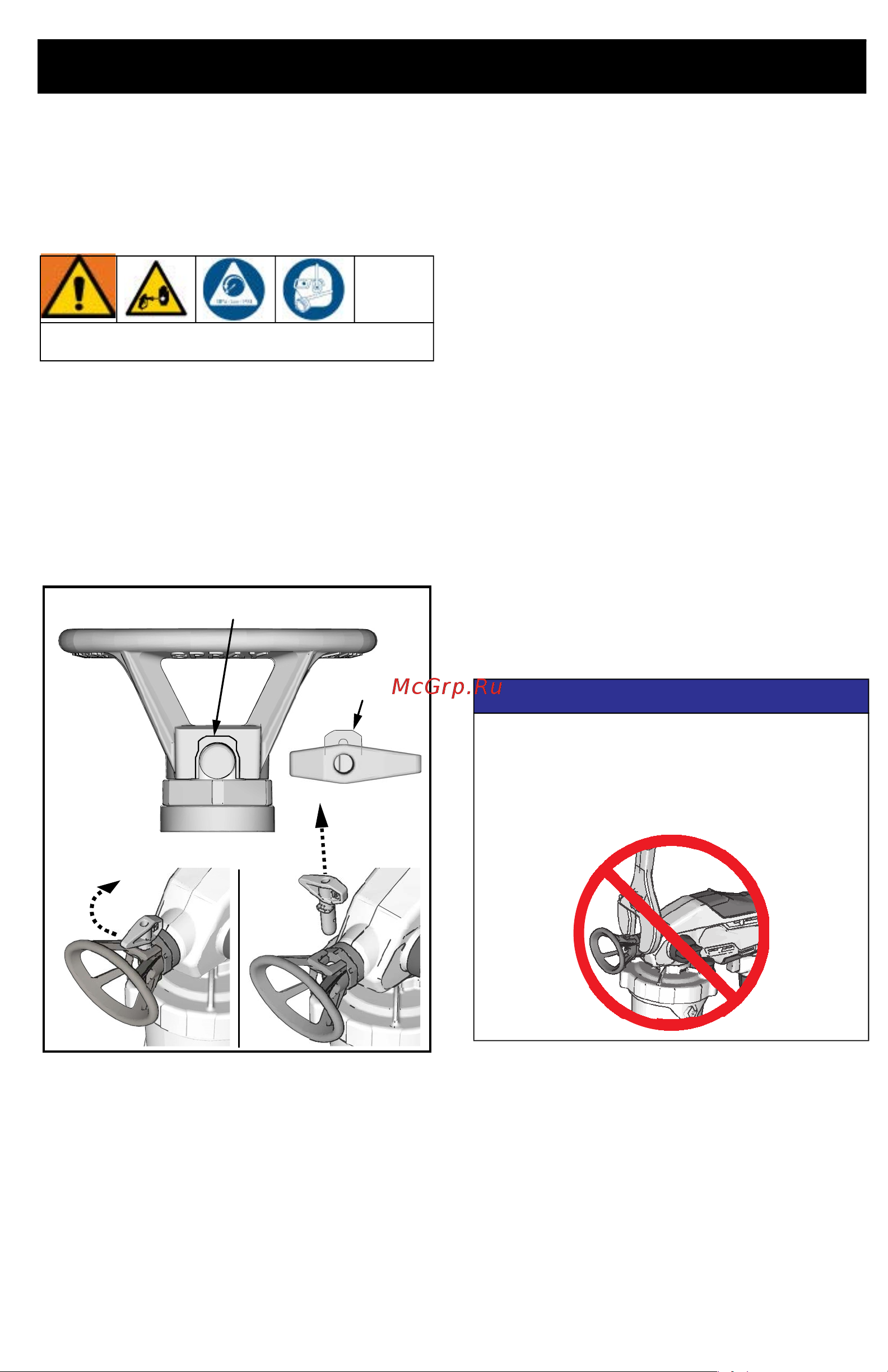

ti23563a
ПРОРЕЗЬ ДЛЯ СТОПОРНОГО ЯЗЫЧКА
СТОПОРНЫЙ
ИЗВЛЕКИТЕ
РАСПЫЛИ-
ЯЗЫЧОК
ПОВЕРНИТЕ
РАСПЫЛИТЕЛЬНЫЙ
НАКОНЕЧНИК
НАКОНЕЧНИК
ТЕЛЬНЫЙ
УВЕДОМЛЕНИЕ
Защитная насадка распылительного наконечника
прикреплена к распылителю неразъемным
способом. Ее не требуется снимать для очистки.
Снятие защитной насадки приведет
к повреждению распылителя.
ti31003a
