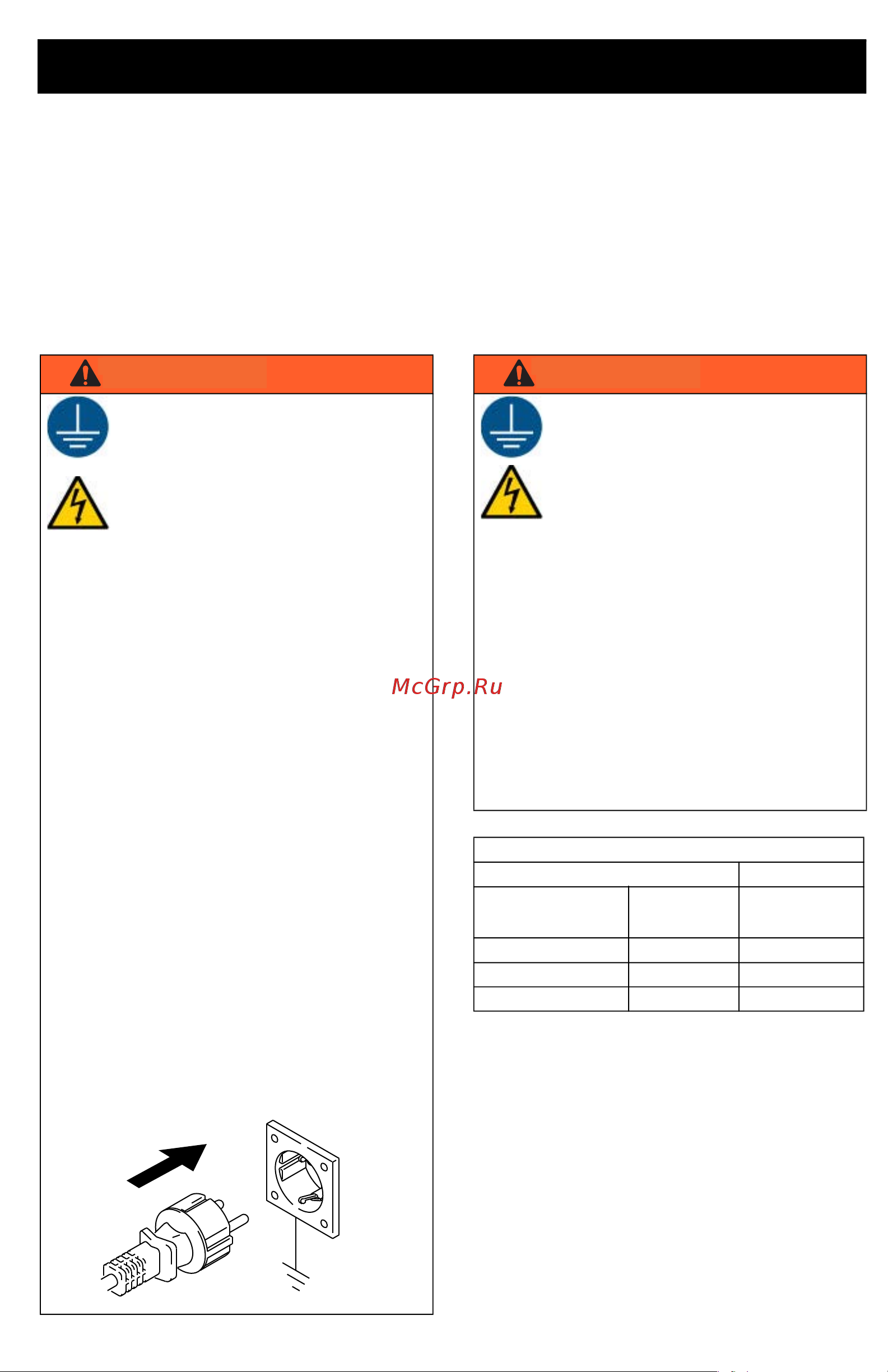

![Graco Magnum A5 Compact DS 16Y390 [6/36] Warning](/views2/1898577/page6/bg6.png)
Техника безопасности при работе с распылителем
6 333324G
Техника безопасности при работе
с распылителем
Следующие предупреждения относятся к настройке, использованию, техническому обслуживанию
и ремонту данного оборудования. Символом восклицательного знака отмечены общие предупреждения,
а символы опасности указывают на риск, связанный с определенной процедурой. Когда в тексте руководства
или на предупредительных наклейках встречаются эти символы, обращайтесь к этим предупреждениям
для справки. В настоящем руководстве во всех необходимых случаях могут применяться другие символы
опасности и предупреждения, касающиеся определенных продуктов и не описанные в этом разделе.
WARNING
ПРЕДУПРЕЖДЕНИЕ
ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ
Это устройство должно быть заземлено.
В случае короткого замыкания заземление
снижает риск поражения электрическим
током благодаря наличию провода для
его отвода. Шнур этого устройства имеет
провод заземления и соответствующую
штепсельную вилку с заземляющим
контактом. Вилка должна подключаться
к розетке, надлежащим образом
установленной и заземленной
в соответствии со всеми местными
правилами и нормативами.
• Неправильная установка заземляющей
вилки может привести к поражению
электрическим током.
• При ремонте или замене шнура или вилки
обращайтесь в авторизованный сервисный
центр. Не подключайте заземляющий провод ни к
одной из клемм питания.
• Этот провод можно определить по изоляции
зеленого цвета на внешней стороне, возможно,
с желтыми полосками.
• В случае возникновения вопросов относительно
инструкций по заземлению устройства или
сомнений в правильности их выполнения
обратитесь за консультацией
к квалифицированному электрику
или специалисту по обслуживанию.
• Не изменяйте конструкцию штепсельной вилки.
Если она не соответствует типу розетки,
обратитесь к квалифицированному электрику
для установки подходящей розетки.
• Это устройство рассчитано на номинальное
напряжение 230В и оснащено заземляющей
штепсельной вилкой, пример которой показан
на рисунках.
• Подключайте устройство только к розетке,
конструкция которой соответствует типу
штепсельной вилки.
• При работе с этим устройством не используйте
переходник.
WARNING
ПРЕДУПРЕЖДЕНИЕ
Удлинительные шнуры.
• Используйте только 3-проводной
удлинитель с заземляющей вилкой
и заземляющей розеткой, которая
подходит для вилки устройства.
• Малый размер шнура приводит
к падению междуфазного
напряжения, потери мощности
и перегреву. В случае сомнений
используйте шнур следующего
калибра в порядке уменьшения.
Чем меньше номер калибра,
тем толще шнур.
• При эксплуатации распылителя вне помещения
используйте удлинитель, подходящий для работы
в таких условиях.
• Убедитесь в том, что удлинитель не поврежден.
Убедитесь в том, что толщины используемого
удлинителя достаточно для передачи распылителю
потребляемого тока. Соответствующие размеры
и длину см. в таблице.
Удлинитель
Размер проводника Длина
AWG (американский
проволочный
калибр)
Метрическая
система
Максимальная
18
1,0мм
2
15м (50футов)
16
1,5мм
2
30м (100футов)
14
2,5мм
2
61м (200футов)
