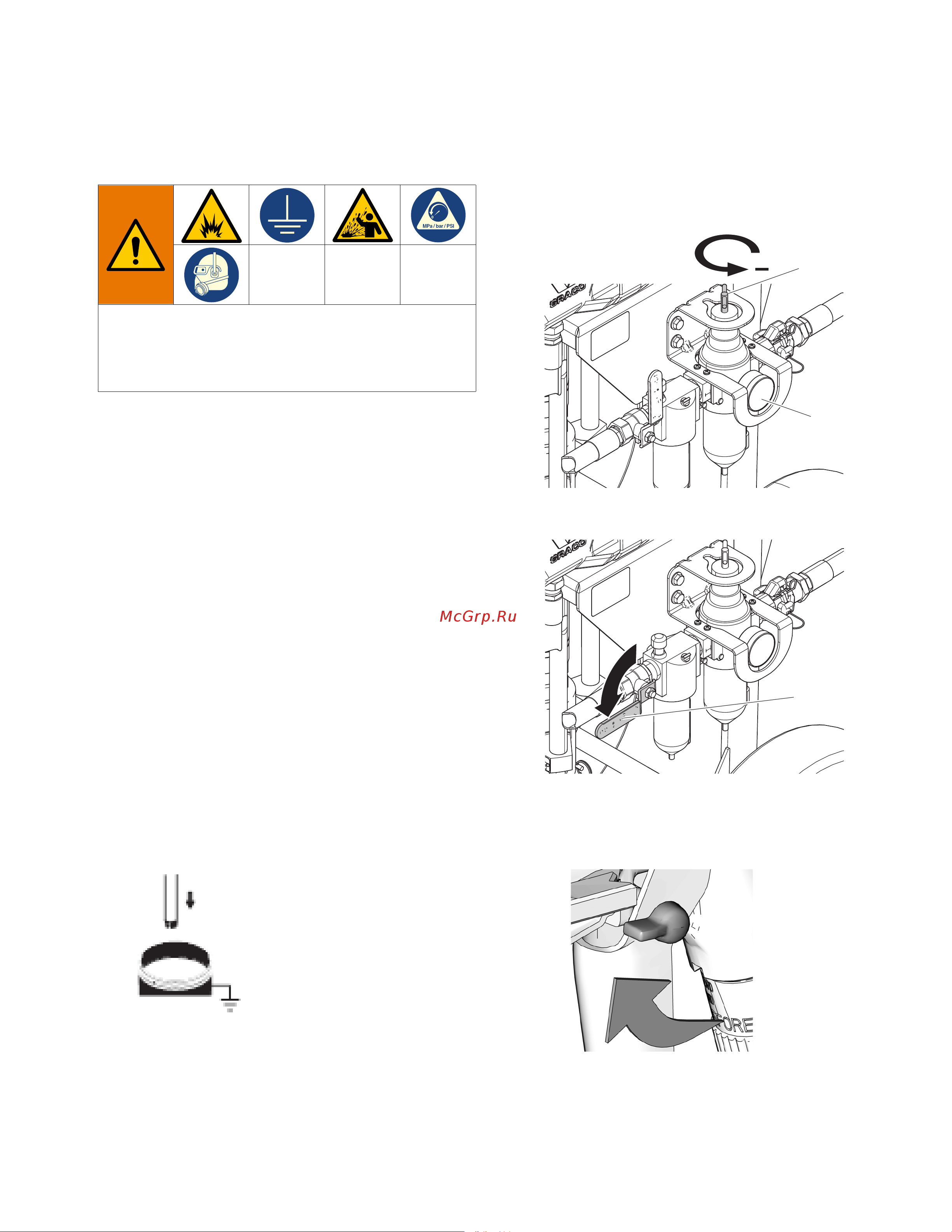

Промывка
3A5498E 15
Промывка
Промывка насоса
• Перед первым использованием
• При смене используемого материала
• Перед ремонтом оборудования
• Прежде чем материал засохнет или осядет в
остановленном насосе (проверьте срок
жизнеспособности катализированных материалов)
•В конце дня
• Перед отправкой насоса на хранение
Выполняйте промывку при минимально возможном
давлении. Промывайте насос жидкостью, совместимой с
перекачиваемым материалом и смачиваемыми деталями
системы. Для получения информации о рекомендованных
жидкостях и частоте промывки обратитесь к
производителю или поставщику используемого материала.
1. Выполните процедуру, описанную в разделе
Процедура сброса давления на стр. 13.
2. Снимите с краскораспылителя сопло и
cоплодержатель.
3. При необходимости снимите фильтр ЛКМ. Сняв
фильтр, установите на место крышку фильтра.
4. Поместите всасывающий патрубок в контейнер с
совместимым растворителем.
ПРИМЕЧАНИЕ. Не допускайте натяжения шланга.
Шланг должен висеть свободно, чтобы материал
свободно поступал в насос.
5. Поверните регулятор подачи воздуха (G) против
часовой стрелки и подождите, пока манометр (E) не
покажет нулевое значение.
6. Откройте главный воздушный стравливающий
клапан (B).
7. Промойте шланг и краскораспылитель.
a. Снимите блокиратор курка. Прижмите
краскораспылитель к заземленному
металлическому ведру.
Во избежание возгорания и взрыва всегда заземляйте
оборудование и емкость для отходов. Во избежание
образования статического разряда и получения травмы
вследствие разбрызгивания всегда выполняйте
промывку при минимально возможном давлении.
WLD
*
(
WLD
%
