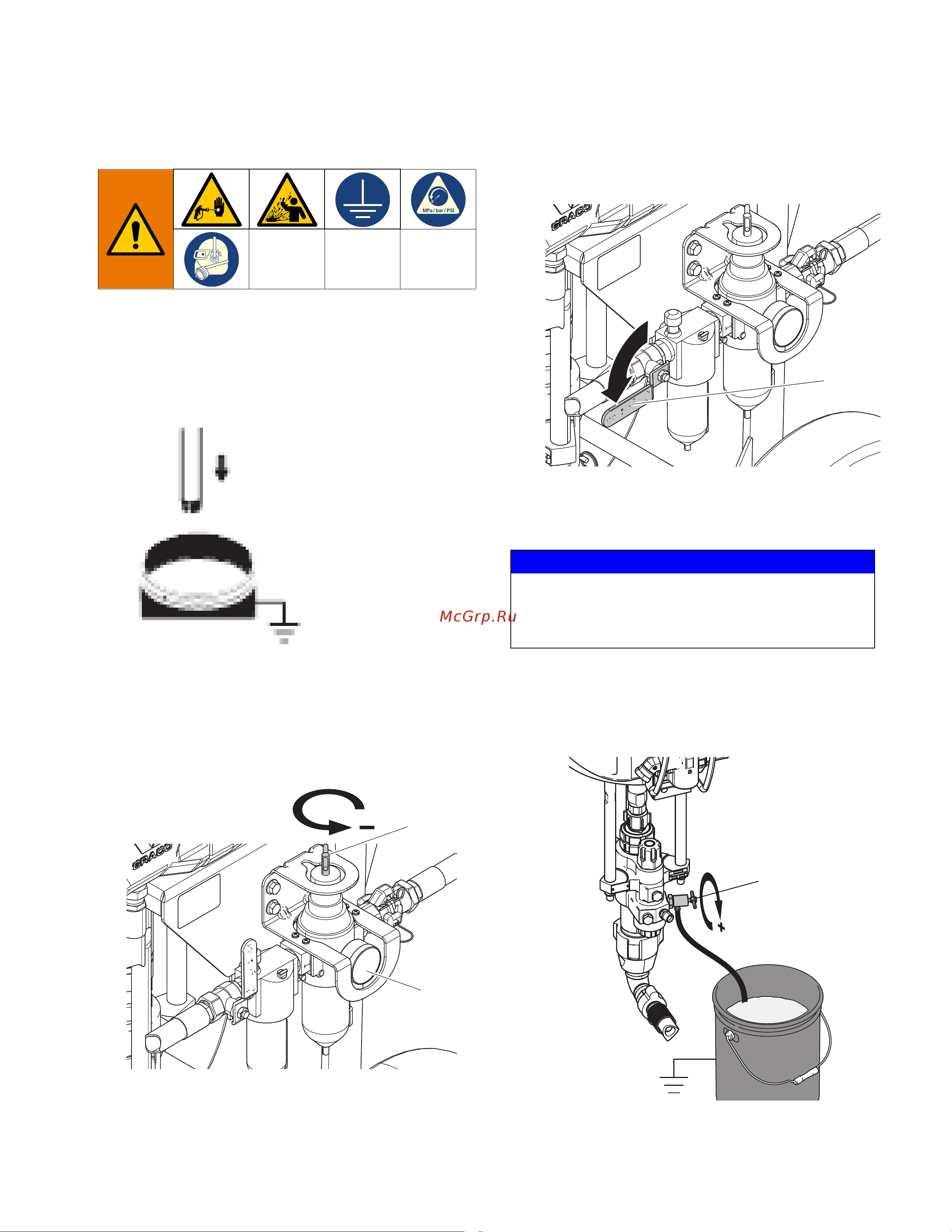

Заполнение
3A5498E 17
Заполнение
1. Выполните инструкции раздела Процедура сброса
давления на стр. 13.
2. Установите блокиратор курка краскораспылителя.
Снимите с краскораспылителя сопло и cоплодержатель.
3. Поместите всасывающий патрубок в материал,
который будет распыляться.
ПРИМЕЧАНИЕ. Не допускайте натяжения шланга.
Шланг должен висеть свободно, чтобы материал
свободно поступал в насос.
4. Поверните регулятор подачи воздуха (G) против
часовой стрелки и подождите, пока манометр (E) не
покажет нулевое значение.
5. Откройте главный воздушный стравливающий
клапан (B).
6. При необходимости выполните заполнение
материалом через клапан слива.
ПРИМЕЧАНИЕ. Обычно это требуется для
материалов высокой вязкости
a. Поместите сливную трубку в заземленное ведро
для отходов. Откройте клапан (J) слива/очистки,
медленно поворачивая его против часовой
стрелки.
WLD
*
(
ПРИМЕЧАНИЕ
Не заполняйте насос через клапан слива/очистки,
если используются двухкомпонентные материалы.
Смешанные двухкомпонентные материалы
затвердевают внутри клапана, закупоривая его.
W
L
D
%
WLLD
WLD
J
