Идентификация компонентов
8 3A5498E

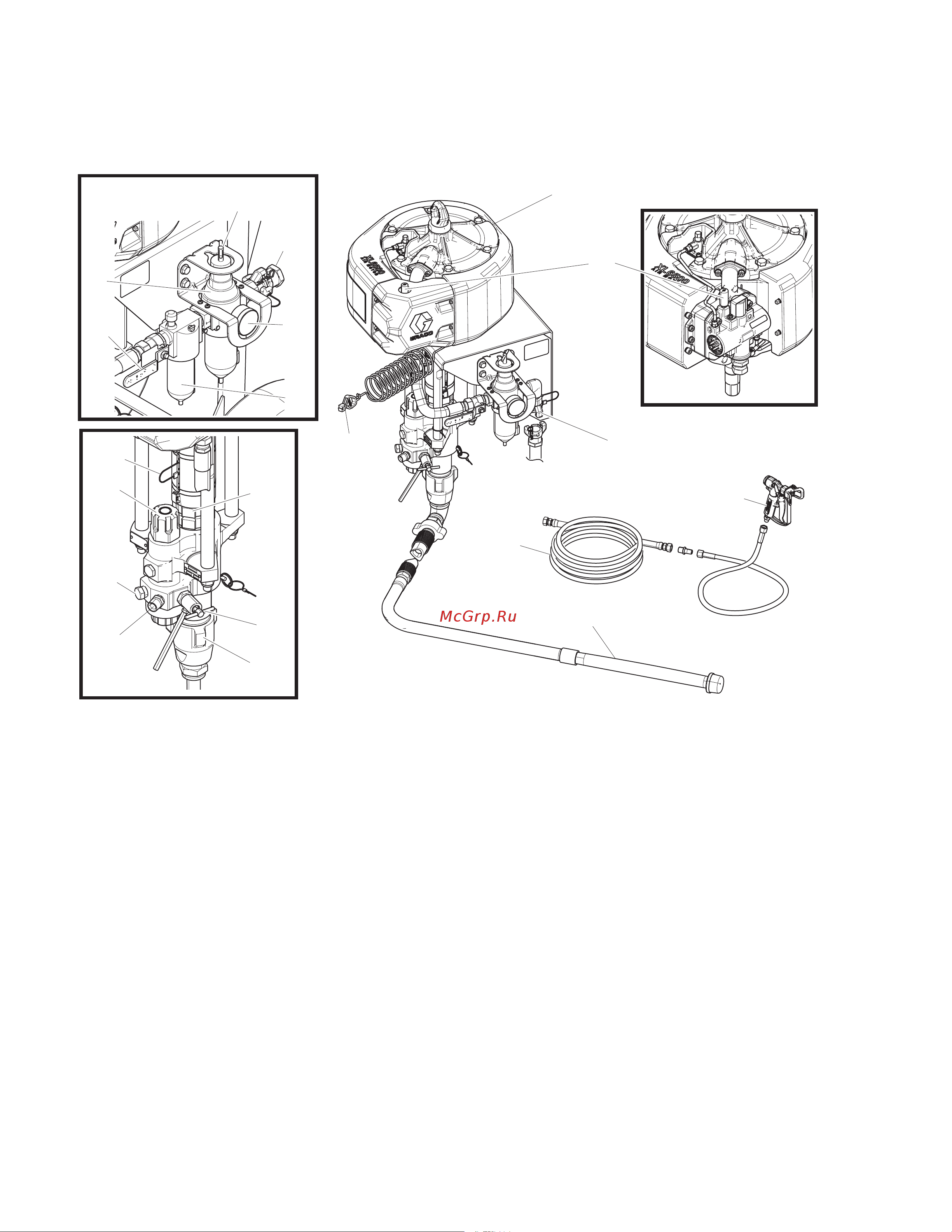

Системы для настенного монтажа
WLD
/
6
1
+
3
:
0
.
-
*
)
(
'
&
%
$
5
3*
$
7
7
Поз. Описание
A Впускной канал подачи воздуха на
быстросъемном фитинге
B Главный воздушный стравливающий клапан
(обязательный компонент)
C Клапан сброса давления воздуха (обязательный
компонент)
D Воздушный фильтр/водоотделитель
(обязательный компонент)
E Манометр давления воздуха
F Уплотнительная гайка
GРегулятор подачи воздуха
H Пневматический двигатель
J Клапан для слива/очистки (обязательный
компонент)
KФильтр ЛКМ (если установлен)
L Провод заземления (обязательный компонент)
MНасос
N Всасывающий шланг и трубка
PВыпускное отверстие
PG Защита насоса
R Дополнительное выпускное отверстие
S Краскораспылитель
T Регулятор защиты от обледенения
(стравливание воздуха)
WШланг для материала
