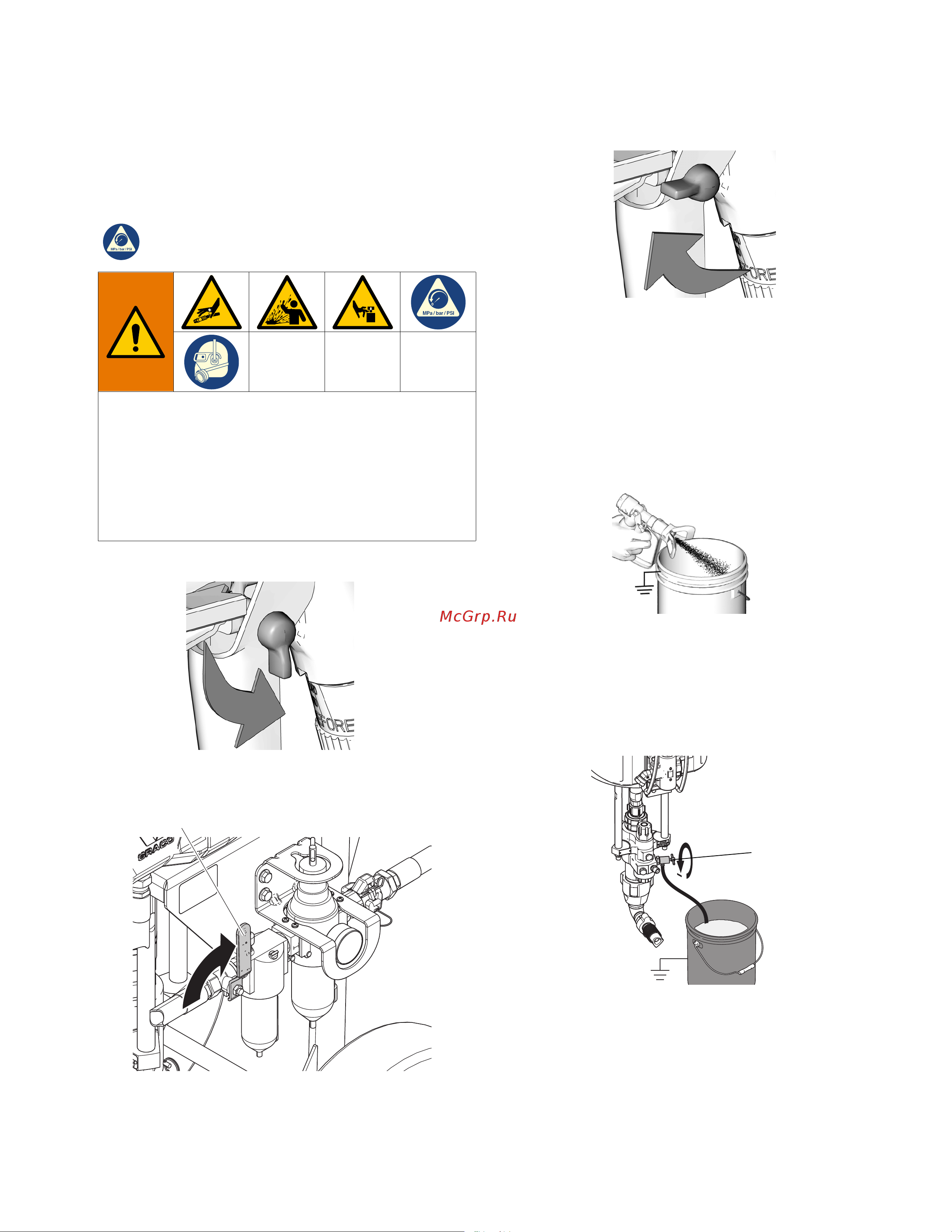

Процедура сброса давления
3A5498E 13
Процедура сброса
давления
Выполняйте процедуру сброса давления каждый
раз, когда в тексте приводится этот символ.
1. Установите блокиратор курка краскораспылителя.
2. Закройте главный воздушный стравливающий
клапан (B).
3. Снимите блокиратор курка краскораспылителя.
ПРИМЕЧАНИЕ. Если используется пистолет
комбинированного распыления, поверните
регулятор подачи воздуха краскораспылителя
против часовой стрелки, чтобы сбросить давление.
4. Плотно прижмите металлическую часть
краскораспылителя к заземленному металлическому
ведру. Нажимайте курок краскораспылителя, пока
давление не будет сброшено.
ПРИМЕЧАНИЕ. Если краскораспылитель не подает
материал, см. раздел Очистка засоренного сопла
на стр. 14.
5. Установите блокиратор курка.
6. Слейте материал. Чтобы слить материал, медленно
откройте все имеющиеся в системе клапаны слива
материала, включая клапан для слива/очистки (J), и
слейте материал в ведро для отходов. Если в
системе имеется возвратная трубка, откройте
шаровый клапан возвратной линии. После слива
материала закройте клапан.
7. Если вы подозреваете, что сопло или шланг засорен
либо давление не было сброшено полностью,
выполните следующие действия.
a. ОЧЕНЬ МЕДЛЕННО ослабьте стопорную гайку
cоплодержателя или соединительную муфту на
конце шланга, чтобы постепенно сбросить давление.
b. Затем полностью отверните гайку или
соединительную муфту.
c. Устраните засорение шланга или сопла.
Это оборудование остается под давлением до тех пор,
пока давление не будет сброшено вручную. Во избежание
получения серьезной травмы, вызванной воздействием
жидкости под давлением, например в результате
проникновения под кожу, разбрызгивания материала и
контакта с движущимися деталями,
Процедура сброса
давления
должна выполняться каждый раз после
завершения распыления и перед очисткой, проверкой
либо обслуживанием оборудования.
ti5049a
WLD
%
tii5048a
tii8252a
WLLD
WLE
J
