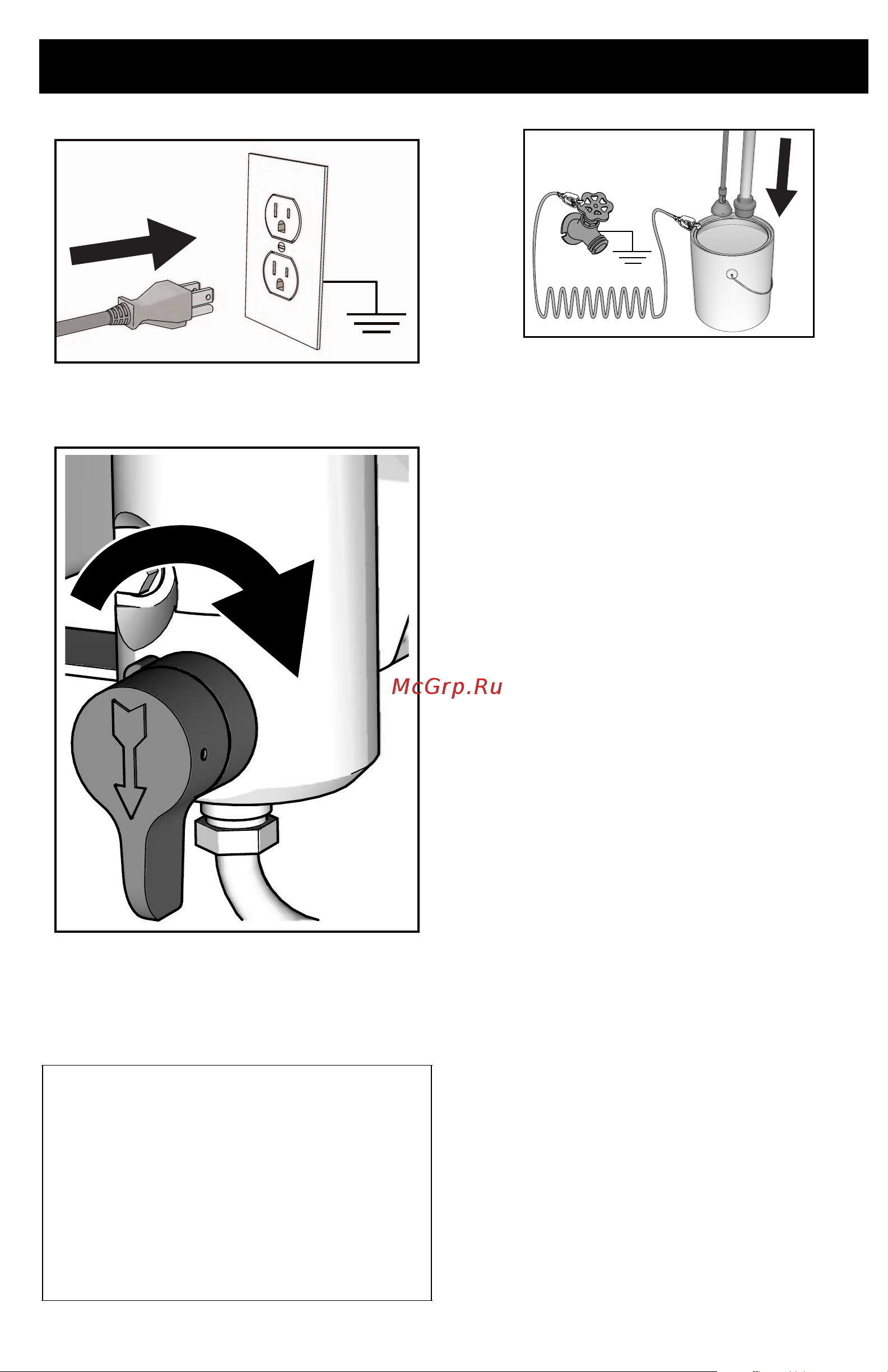

Подготовка к работе
3A6510K 15
10. Поверните клапан заправки в нижнее
положение.
11. Поместите патрубок забора жидкости со
сливной трубкой в заземленное
металлическое ведро, частично
заполненное жидкостью для промывки.
См. раздел Заземление, стр.11.
12. Установите регулятор давления
вположение OFF (ВЫКЛ).
13. Переведите выключатель ВКЛ./ВЫКЛ.
вположение
ВКЛ
.
14. Установите клапан заправки
в горизонтальное положение.
Снимите блокиратор курка.
15. Установите регулятор давления
в положение Prime/Slow
(Заправка/медленный режим).
16. Плотно прижмите металлическую часть
краскораспылителя к заземленному
металлическому ведру. Нажмите курок
пистолета и осуществляйте промывку
в течение одной минуты.
17. Переведите выключатель ON/OFF
(ВКЛ/ВЫКЛ) в положение
OFF (ВЫКЛ)
.
18. Поставьте курок на предохранитель.
19. После вымывания жидкости для
хранения из краскораспылителя
опорожните ведро. Снова установите
патрубок забора жидкости со сливной
трубкой в заземленное металлическое
ведро, частично заполненное жидкостью
для промывки. Для вымывания
водоэмульсионных красок используйте
воду. Для вымывания масляных красок
используйте уайт-спирит.
20. Переведите двухпозиционный
переключатель в положение
ВКЛ
.
21. Установите клапан заправки
в горизонтальное положение.
Снимите блокиратор курка.
22. Плотно прижмите металлическую часть
пистолета к заземленной металлической
емкости. Нажмите на курок пистолета
и осуществляйте промывку до полной
очистки устройства.
23. Переведите выключатель ON/OFF
(ВКЛ/ВЫКЛ) в положение
OFF (ВЫКЛ)
.
24. Поставьте курок на предохранитель.
25. Теперь распылитель готов к запуску
ираспылению.
ПРИМЕЧАНИЕ.
При поставке новые
краскораспылители заполнены жидкостью для
хранения, которую необходимо вымыть,
используя уайт-спирит, прежде чем приступать
к эксплуатации краскораспылителя.
Проверьте совместимость промывочной
жидкости с материалом, который будет
распыляться. Может понадобиться вторичная
промывка совместимой жидкостью.
Для водоэмульсионных красок используйте
воду, для масляных красок – уайт-спирит.
ti24651a
