Эксплуатация
18 3A6510K
Эксплуатация

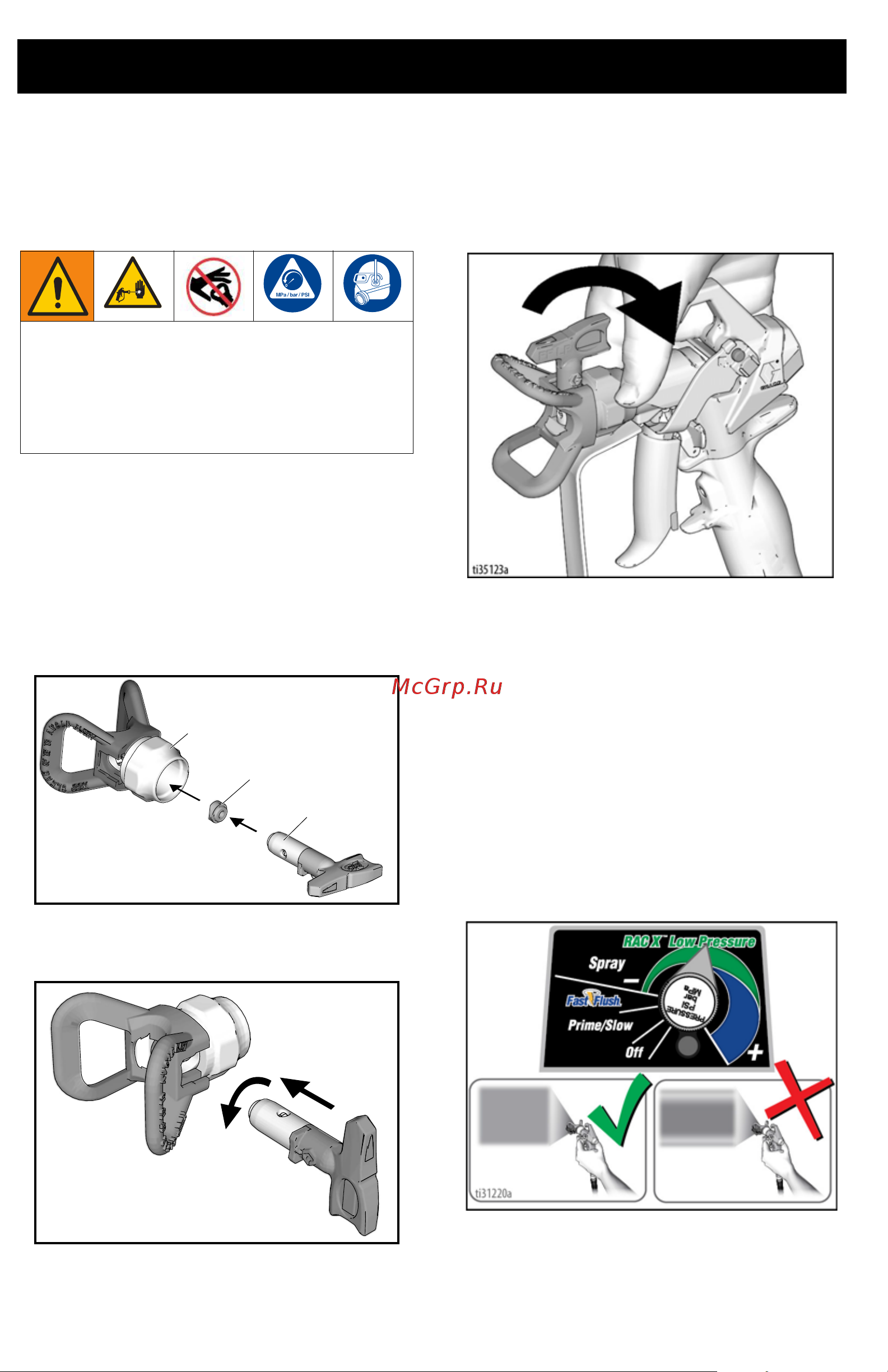

Установка сопла
1. Выполните инструкции раздела
Процедура сброса давления, стр.12.
2. Воспользуйтесь распылительным
наконечником (A), чтобы вставить
уплотнение OneSeal
™
(B) в защитную
насадку (C).
3. Вставьте распылительный наконечник.
4. Наверните устройство на пистолет.
Затяните соединения.
Распыление
С помощью двустороннего распылительного
наконечника RAC X™ FF LP для чистовой
отделки при низком давлении можно
производить распыление при пониженном
давлении. Распыление на пониженном
давлении помогает уменьшить избыточное
распыление и износ распылительного
наконечника. Чтобы снизить избыточное
распыление отрегулируйте давление
распыления.
Во избежание серьезных травм,
вызываемых поражением кожных
покровов, ваша рука не должна
находиться перед соплом при установке
или снятии самого наконечника
иегозащиты.
ti24653a
C
B
A
ti24664a
Тонкий распыл,
равномерное
распределение
окрасочного отпечатка
Неровности
